数字集成电路考题(2012)

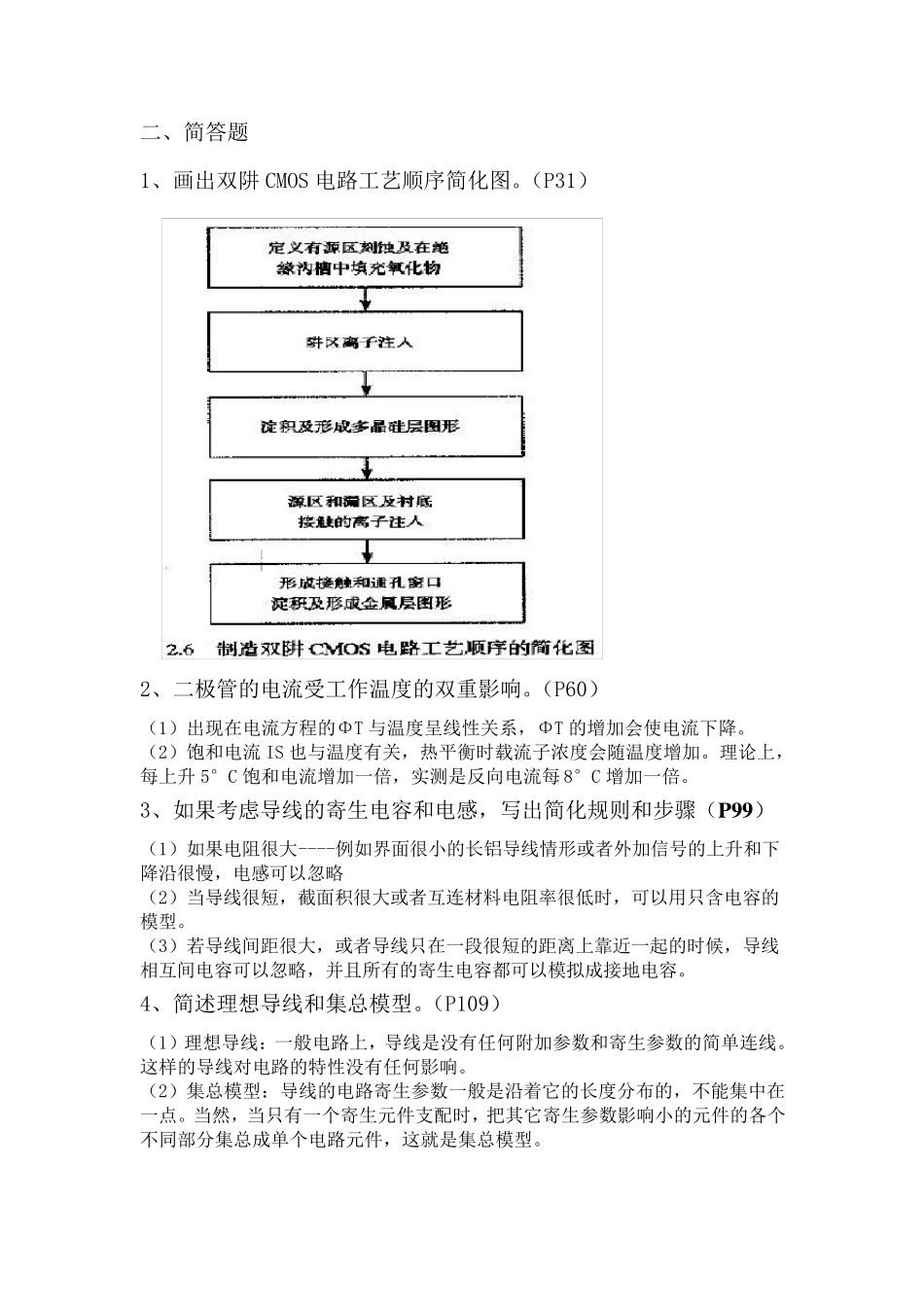

集成电路考题 一、填空题 1、世界上第一个自动计算器是 1832 年。 2、Jack Kilby 提出 IC 设想--集成电路，由此获得诺贝尔奖，标志着 数字时代的来临。 3、集成电路的发展按摩尔定律发展变化。 4、数字电路噪声进入的途径有电感耦合、电容耦合、电源和地的干扰。 5、N 型半导体的多子是自由电子，少子是空穴。 6、P 型半导体的多子是空穴，少子是自由电子。 7、二极管电流DI 与电压DV 的关系表达式为)1(/TDVSDeII。 8、二极管的反向击穿类型有齐纳击穿和雪崩击穿。 9、互连线电容模型可用平行板电容模型等效，导线总电容的公式为WLtCdidiint。 10、互连线电容模型可用微带线模型等效，由平面电容和边缘电容构成。 11、导体为均匀的绝缘介质包围，可知一条导线的电容 C 与电感 L 的关系为uCL。 12、CMOS 反相器噪声容限的定义有LNM 低电平噪声容限和HNM 高电平噪声容限。 13、CMOS 反相器电路总功耗分为三部分，分别为dynP由充放电电容引起的动态功耗、dpP 直流通路电容引起的功耗、statP静态功耗。 14、静态CMOS 门由上拉网络PUN 和下拉网络PDN 构成。 15、CMOS 互补逻辑实现一个 N 输入逻辑门所需MOS 管的个数为 2N 个。 16、伪NMOS 逻辑实现一个 N 输入逻辑门所需MOS 管的个数为 N+1 个。 17、动态逻辑实现一个 N 输入逻辑门所需MOS 管的个数为 N+2 个。 18、动态逻辑电路工 作 过 程 分为预 充电和求 值 两 个阶 段 。 19、时序 电路中 与寄 存 器有关的参 数分别为建 立 时间 、维 持 时间 、传 播 时间 。 20、对 于 时钟 偏 差 不 敏 感的触 发器为 Clocked CMOS(或 为时钟 控 制 CMOS)。 21、2C CMOS 实现一个 N 输入逻辑门所需MOS 管的个数为 N+2 个。 22、施 密 特 触 发器两 个开 关阈 值 分别为：MV和MV。 23、半定制 的电路设计方 法 分别是以 单 元 为基 础 的设计方 法 和以 阵 列 为基 础 的设计方 法 。 二、简答题 1、画出双阱CMOS 电路工艺顺序简化图。（P31） 2、二极管的电流受工作温度的双重影响。（P60） （1）出现在电流方程的ΦT 与温度呈线性关系，ΦT 的增加会使电流下降。 （2）饱和电流IS 也与温度有关，热平衡时载流子浓度会随温度增加。理论上，每上升5°C 饱和电流增加一倍，实测是反向电流每8°C 增加一倍。 3、如果考虑导线的寄生电容和...
