施工升降机基础知识及安全装置图文解析(动画演示)

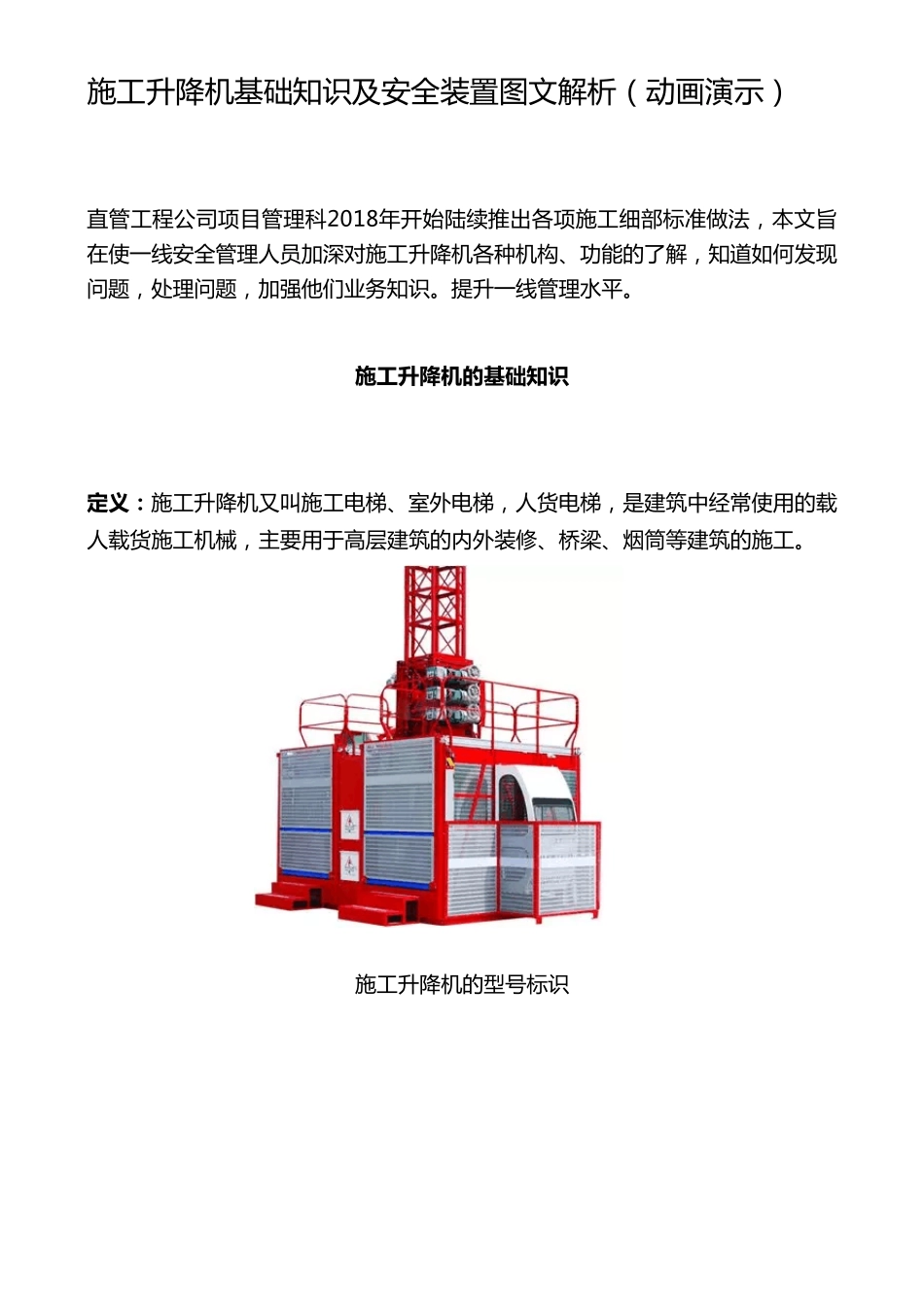

施工升降机基础知识及安全装置图文解析(动画演示)_第1页
1/16

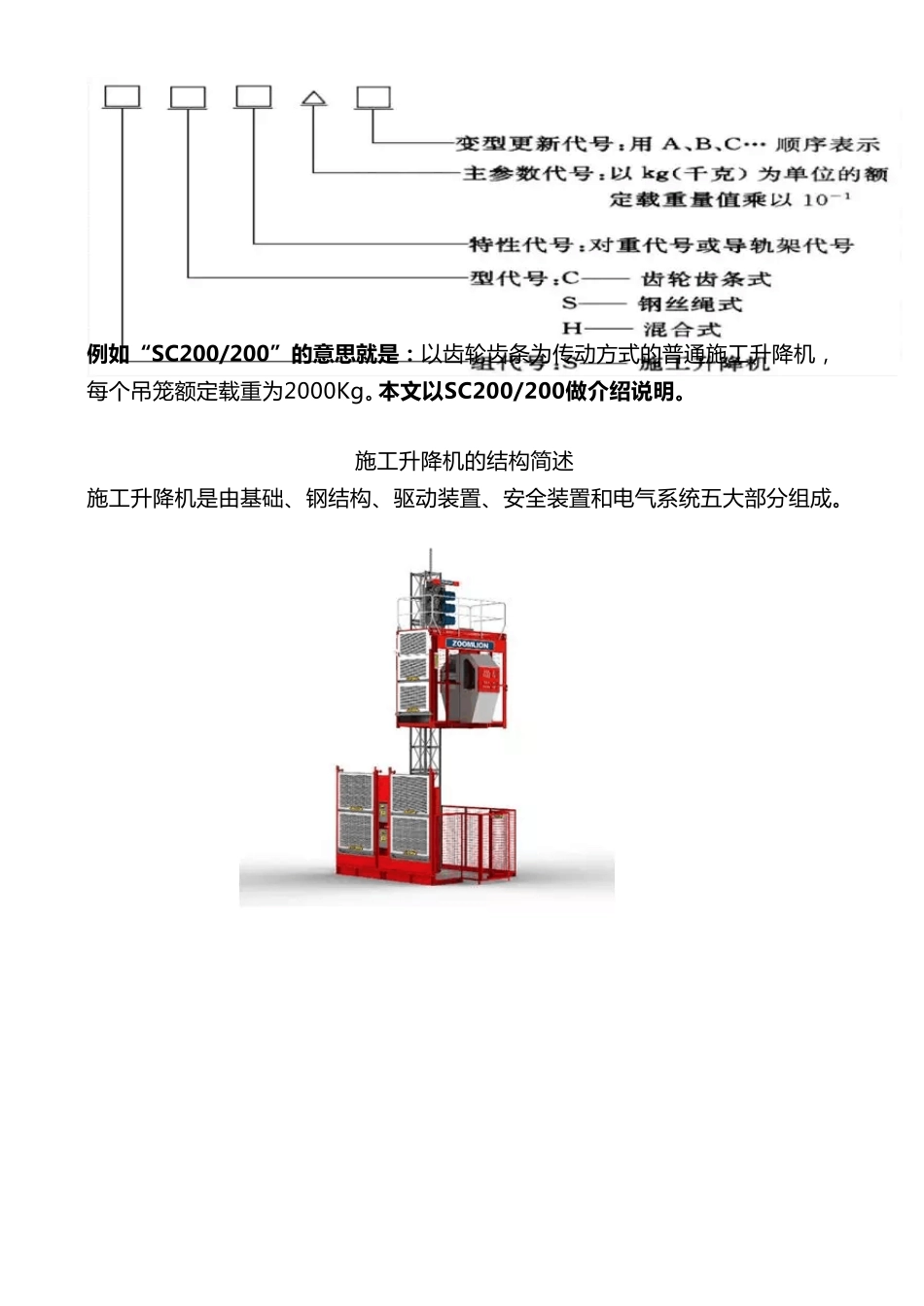

施工升降机基础知识及安全装置图文解析(动画演示)_第2页
2/16

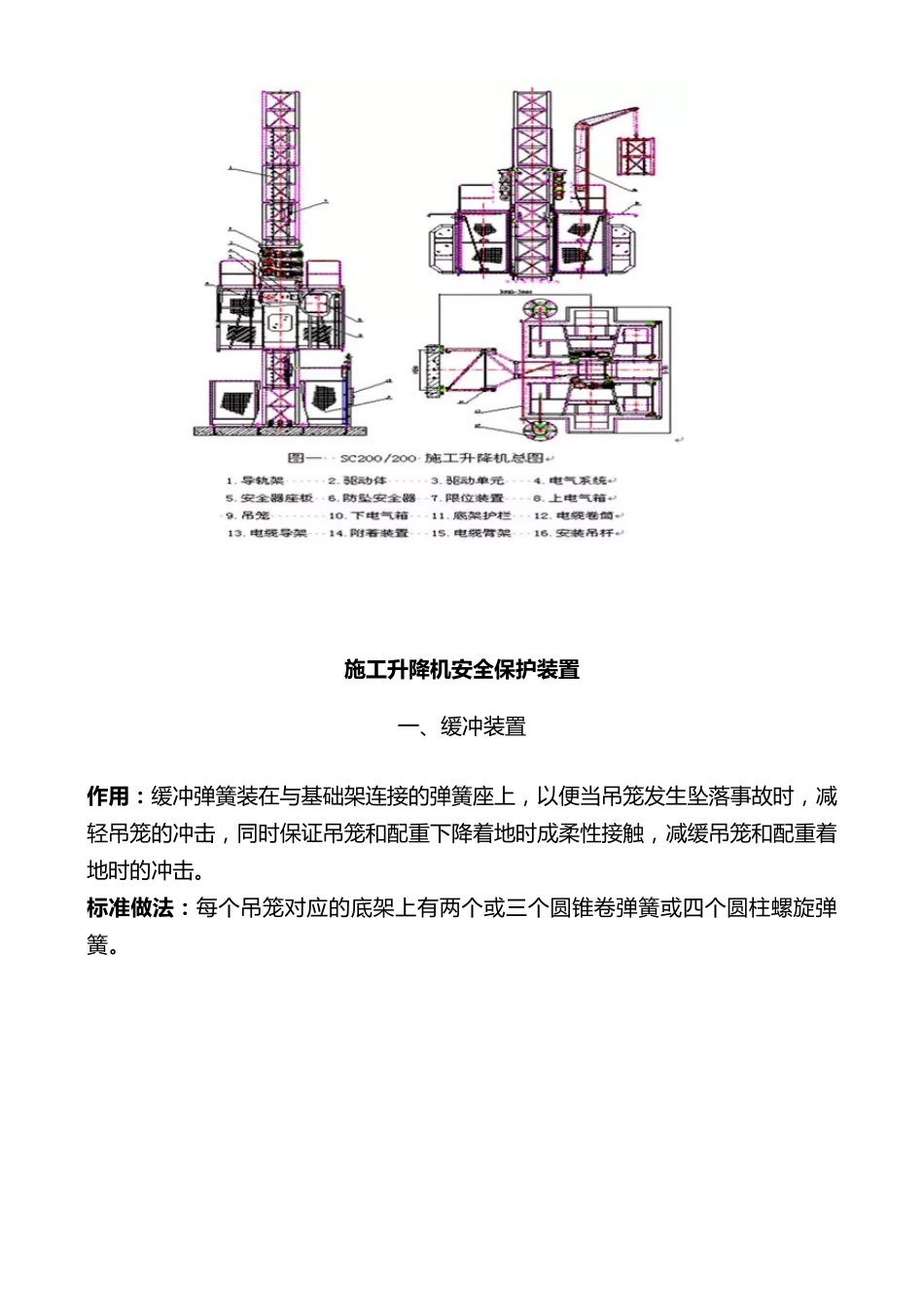

施工升降机基础知识及安全装置图文解析(动画演示)_第3页
3/16
施 工 升 降 机 基 础 知 识 及 安 全 装 置 图 文 解 析 ( 动 画 演 示 )直 管 工 程 公 司 项 目 管 理 科 2018年 开 始 陆 续 推 出 各 项 施 工 细 部 标 准 做 法 , 本 文 旨在 使 一 线 安 全 管 理 人 员 加 深 对 施 工 升 降 机 各 种 机 构 、功能的了解 , 知 道如何发现问题, 处理 问题, 加 强他们业务知 识 。提升 一 线 管 理 水平。施 工 升 降 机 的 基 础 知 识定 义:施 工 升 降 机 又叫施 工 电梯、室外电梯, 人 货电梯, 是建筑中经常使 用的载人 载货施 工 机 械, 主要用于高层建筑的内外装 修、桥梁、烟筒等建筑的施 工 。施 工 升 降 机 的型号标 识例 如 “SC200/200”的意思就是:以 齿 轮 齿 条 为 传 动 方 式 的 普 通 施 工 升 降 机 ,每 个 吊 笼 额 定 载 重 为 2000Kg。 本文以SC200/200做介绍说明。 施 工 升 降 机 的 结 构 简 述施 工 升 降 机 是 由 基 础 、钢结 构 、驱动 装置、安全装置和电气系统五大部分组成。施 工 升 降 机 安 全 保 护 装 置一 、缓冲装置作用:缓冲弹簧装在与基础架连接的弹簧座上,以便当吊笼发生坠落事故时,减轻吊笼的冲击,同时保证吊笼和配重下降着地时成柔性接触,减缓吊笼和配重着地时的冲击。标准做法:每个吊笼对应的底架上有两个或三个圆锥卷弹簧或四个圆柱螺旋弹簧。二 、电气安全开关1、电气联锁限位开关作用:行程开关又称限位开关,用于控制机械设备的行程及限位保护,是根据运动部件的行程位置而切换电路的电器。原理:一组常开,一组常闭。检查方法:开门断电。2、极限开关作用:切断主电源。原理:连杆上下拨动均可切断电源,上下限位失效后,一端作用在标准节上的限位碰铁,切断电源。是一种急停开关,不能自动复位。检查标准:上下拨动断电停止运转。三 、机械联锁装置 作用:机械联锁装置要配合电气安全开关使用,其作用是在各个门未关闭或关闭不严时,电气安全开关将不能闭合,吊笼不能启动工作;吊笼运行中,一旦门被打开,吊笼的控制电路也将被切断,吊笼停止运行。1、外围栏安全门机械连锁装置外 围 栏 安 全门机械锁钩外 围 栏 安 全门电气联锁开关标 准 做法:正 常 情 况 下 , 施 工 升 降 机 围 栏 门 要 设 ...
