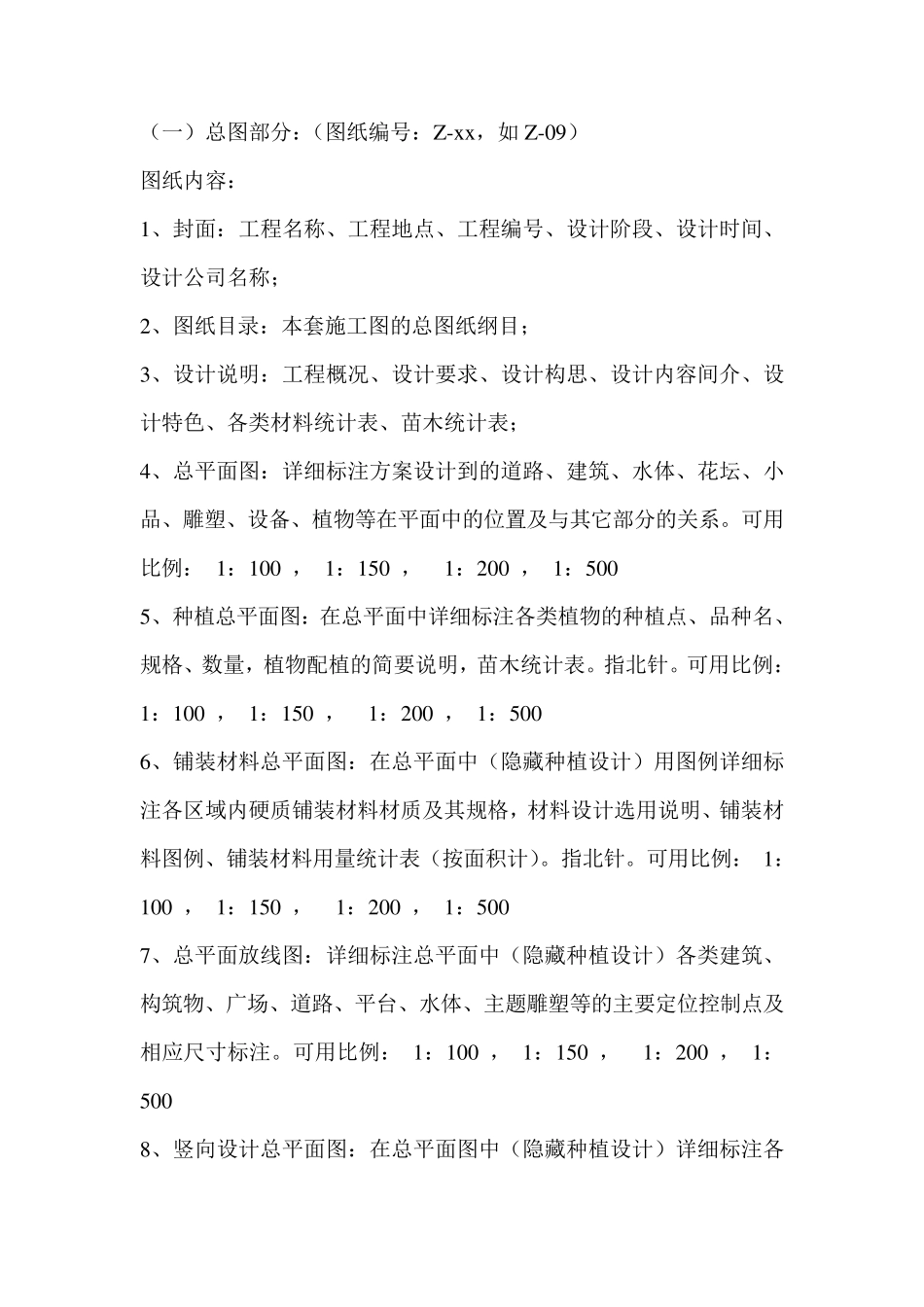

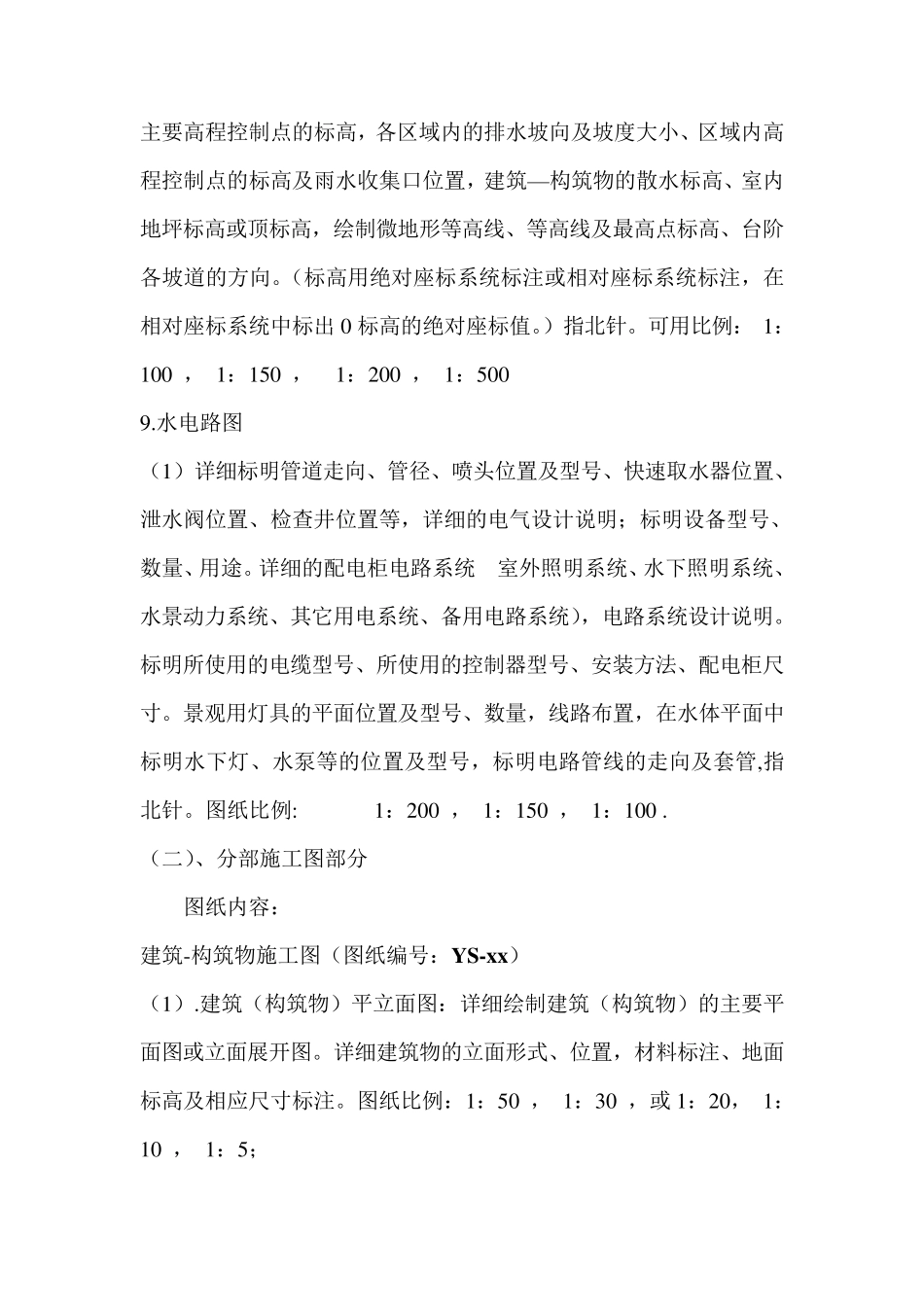

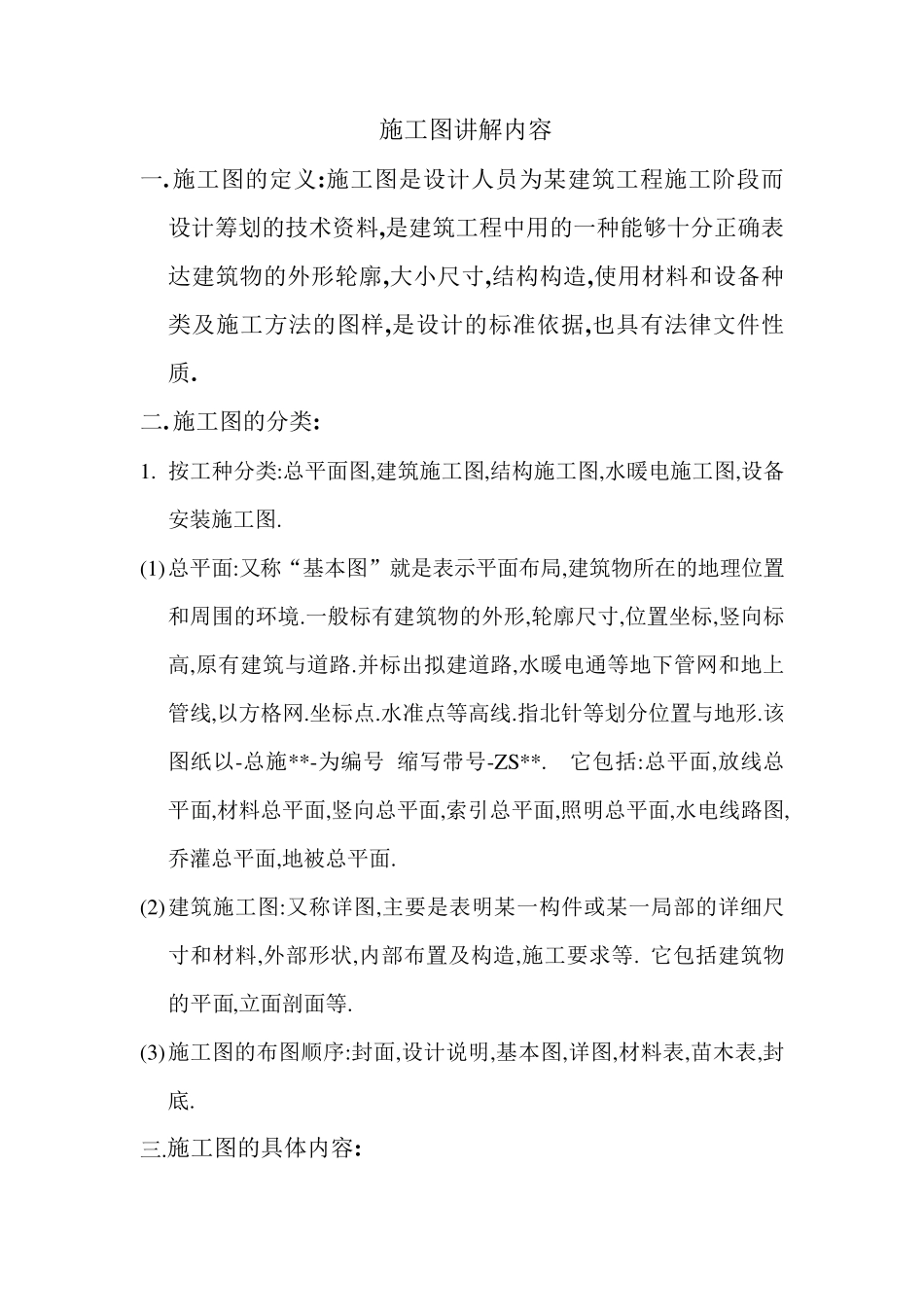

施工图讲解内容 一. 施工图的定义:施工图是设计人员为某建筑工程施工阶段而设计筹划的技术资料,是建筑工程中用的一种能够十分正确表达建筑物的外形轮廓,大小尺寸,结构构造,使用材料和设备种类及施工方法的图样,是设计的标准依据,也具有法律文件性质. 二. 施工图的分类: 1. 按工种分类:总平面图,建筑施工图,结构施工图,水暖电施工图,设备安装施工图. (1) 总平面:又称“基本图”就是表示平面布局,建筑物所在的地理位置和周围的环境.一般标有建筑物的外形,轮廓尺寸,位置坐标,竖向标高,原有建筑与道路.并标出拟建道路,水暖电通等地下管网和地上管线,以方格网.坐标点.水准点等高线.指北针等划分位置与地形.该图纸以-总施**-为编号 缩写带号-ZS**. 它包括:总平面,放线总平面,材料总平面,竖向总平面,索引总平面,照明总平面,水电线路图,乔灌总平面,地被总平面. (2) 建筑施工图:又称详图,主要是表明某一构件或某一局部的详细尺寸和材料,外部形状,内部布置及构造,施工要求等. 它包括建筑物的平面,立面剖面等. (3) 施工图的布图顺序:封面,设计说 明,基本图,详图,材料表,苗 木 表,封底 . 三 .施工图的具体 内容: （一）总图部分：（图纸编号：Z-xx，如Z-09） 图纸内容： 1、封面：工程名称、工程地点、工程编号、设计阶段、设计时间、设计公司名称； 2、图纸目录：本套施工图的总图纸纲目； 3、设计说明：工程概况、设计要求、设计构思、设计内容间介、设计特色、各类材料统计表、苗木统计表； 4、总平面图：详细标注方案设计到的道路、建筑、水体、花坛、小品、雕塑、设备、植物等在平面中的位置及与其它部分的关系。可用比例： 1：100 ， 1：150 ， 1：200 ， 1：500 5、种植总平面图：在总平面中详细标注各类植物的种植点、品种名、规格、数量，植物配植的简要说明，苗木统计表。指北针。可用比例： 1：100 ， 1：150 ， 1：200 ， 1：500 6、铺装材料总平面图：在总平面中（隐藏种植设计）用图例详细标注各区域内硬质铺装材料材质及其规格，材料设计选用说明、铺装材料图例、铺装材料用量统计表（按面积计）。指北针。可用比例： 1：100 ， 1：150 ， 1：200 ， 1：500 7、总平面放线图：详细标注总平面中（隐藏种植设计）各类建筑、构筑物、广场、道路、平台、水体、主题雕塑等的主要定位控制点及相应尺寸标注。可用比例： 1：100 ， 1：150 ， 1：200 ， 1：500 8、竖向设计总平面图：在总...
