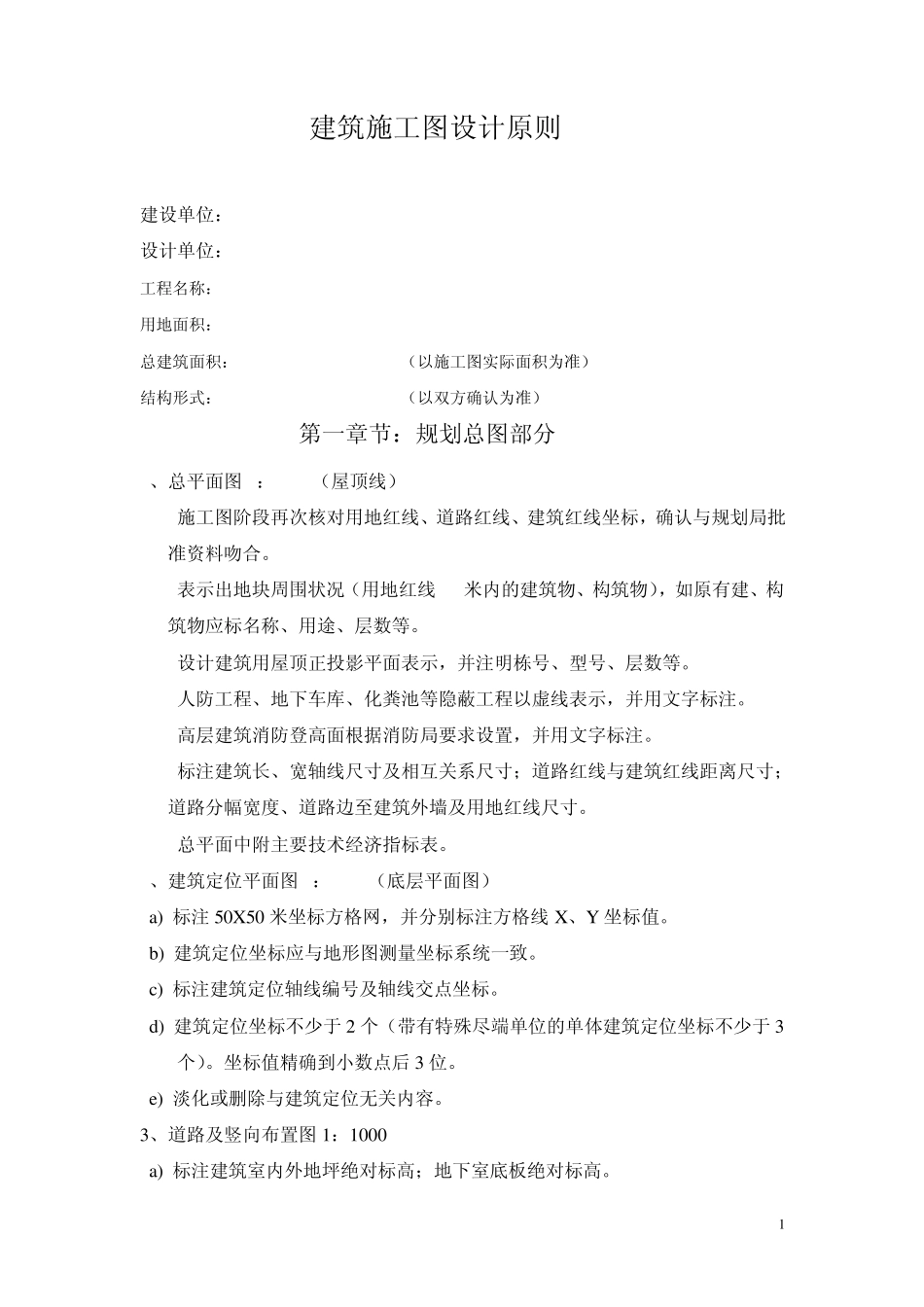

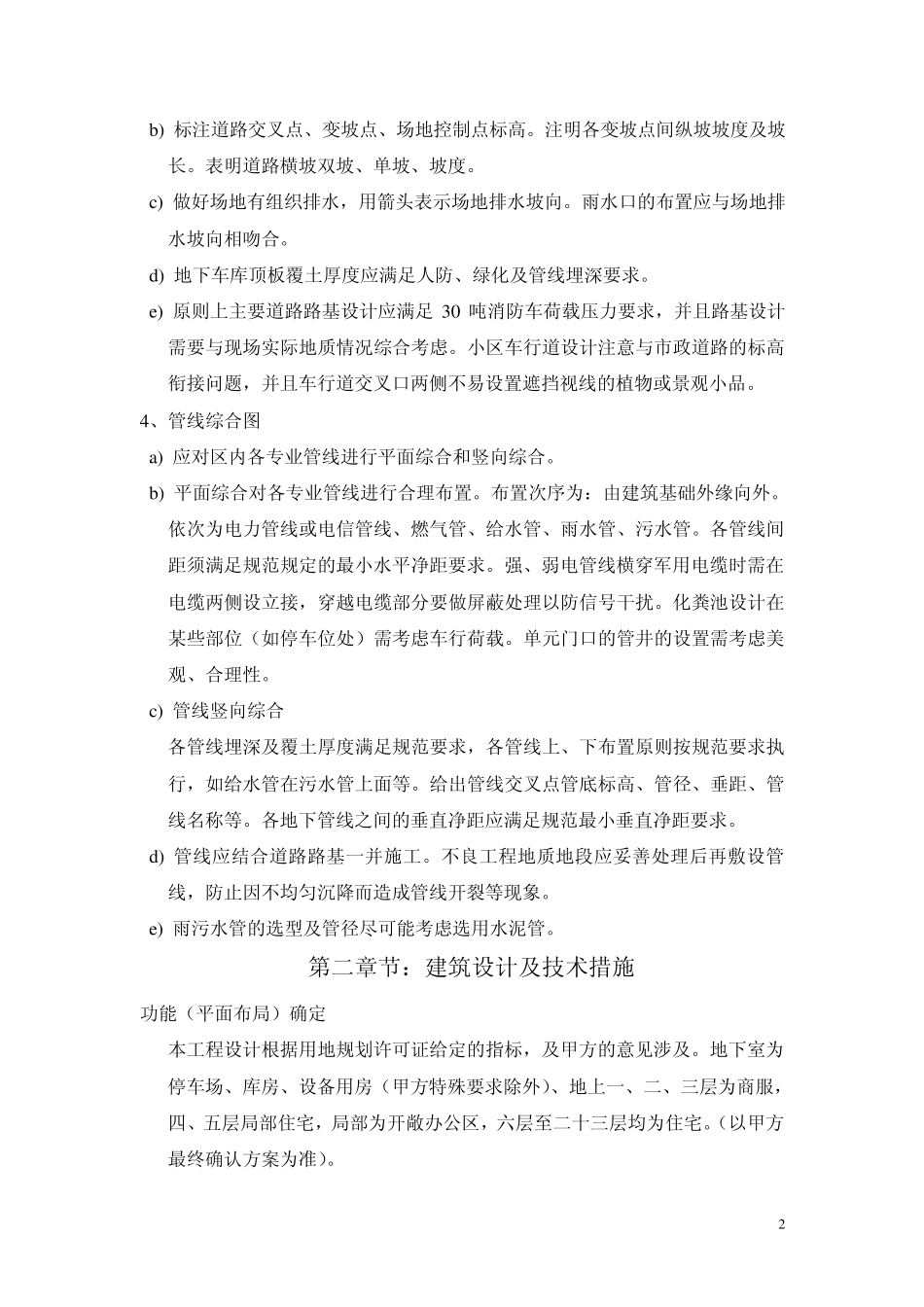

1 建筑施工图设计原则 建设单位： 设计单位： 工程名称： 用地面积： 总建筑面积： （以施工图实际面积为准） 结构形式： （以双方确认为准） 第一章节：规划总图部分 1、总平面图1：1000（屋顶线） a) 施工图阶段再次核对用地红线、道路红线、建筑红线坐标，确认与规划局批准资料吻合。 b) 表示出地块周围状况（用地红线 50米内的建筑物、构筑物），如原有建、构筑物应标名称、用途、层数等。 c) 设计建筑用屋顶正投影平面表示，并注明栋号、型号、层数等。 d) 人防工程、地下车库、化粪池等隐蔽工程以虚线表示，并用文字标注。 e) 高层建筑消防登高面根据消防局要求设置，并用文字标注。 f) 标注建筑长、宽轴线尺寸及相互关系尺寸；道路红线与建筑红线距离尺寸；道路分幅宽度、道路边至建筑外墙及用地红线尺寸。 g) 总平面中附主要技术经济指标表。 2、建筑定位平面图1：150 （底层平面图） a) 标注 50X50 米坐标方格网，并分别标注方格线 X、Y 坐标值。 b) 建筑定位坐标应与地形图测量坐标系统一致。 c) 标注建筑定位轴线编号及轴线交点坐标。 d) 建筑定位坐标不少于 2 个（带有特殊尽端单位的单体建筑定位坐标不少于 3个）。坐标值精确到小数点后 3 位。 e) 淡化或删除与建筑定位无关内容。 3、道路及竖向布置图1：1000 a) 标注建筑室内外地坪绝对标高；地下室底板绝对标高。 2 b) 标注道路交叉点、变坡点、场地控制点标高。注明各变坡点间纵坡坡度及坡长。表明道路横坡双坡、单坡、坡度。 c) 做好场地有组织排水，用箭头表示场地排水坡向。雨水口的布置应与场地排水坡向相吻合。 d) 地下车库顶板覆土厚度应满足人防、绿化及管线埋深要求。 e) 原则上主要道路路基设计应满足 30 吨消防车荷载压力要求，并且路基设计需要与现场实际地质情况综合考虑。小区车行道设计注意与市政道路的标高衔接问题，并且车行道交叉口两侧不易设置遮挡视线的植物或景观小品。 4、管线综合图 a) 应对区内各专业管线进行平面综合和竖向综合。 b) 平面综合对各专业管线进行合理布置。布置次序为：由建筑基础外缘向外。依次为电力管线或电信管线、燃气管、给水管、雨水管、污水管。各管线间距须满足规范规定的最小水平净距要求。强、弱电管线横穿军用电缆时需在电缆两侧设立接，穿越电缆部分要做屏蔽处理以防信号干扰。化粪池设计在某些部位（如停车位处）需考虑车行荷载。单元门口的管井的设置需...
