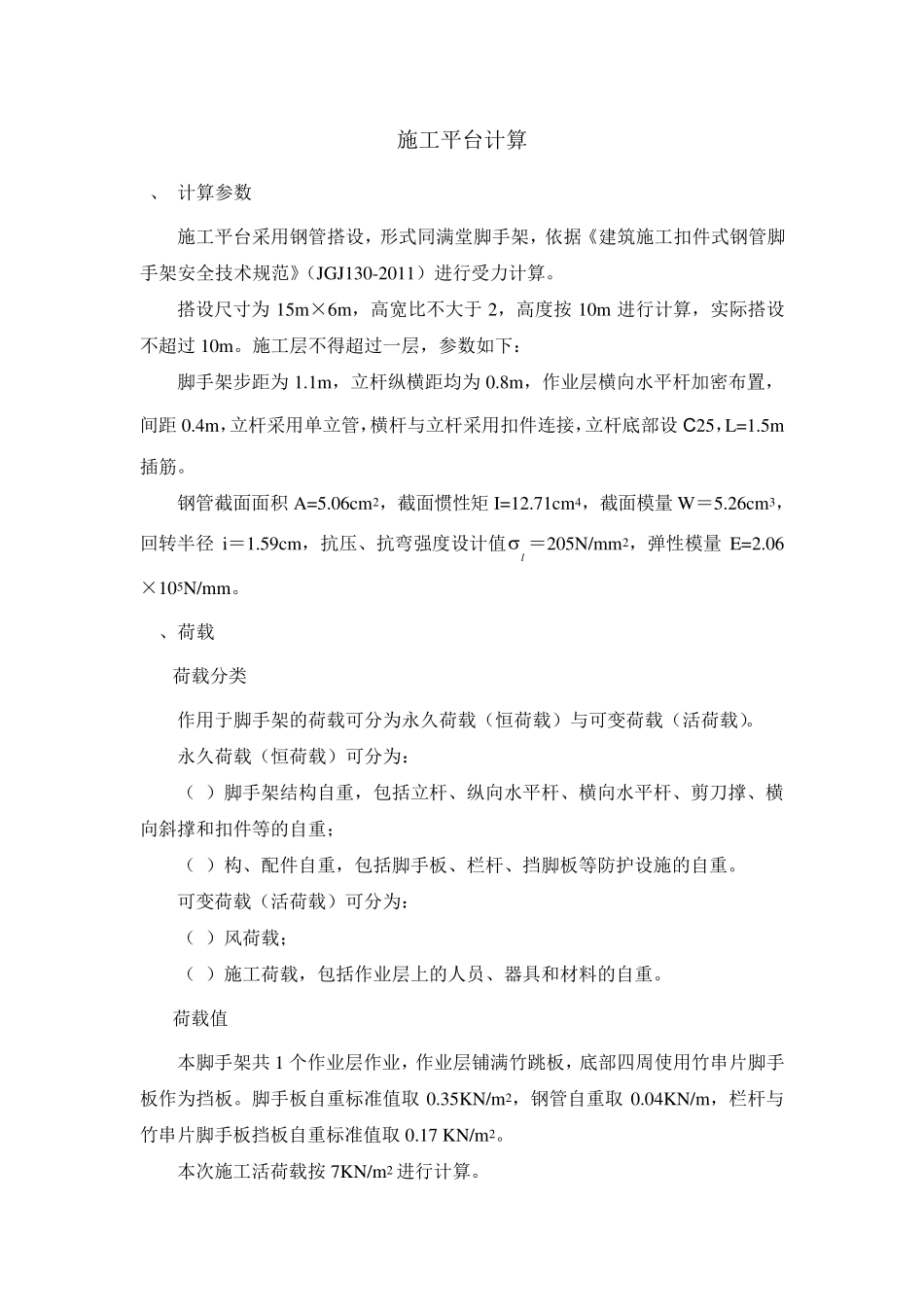

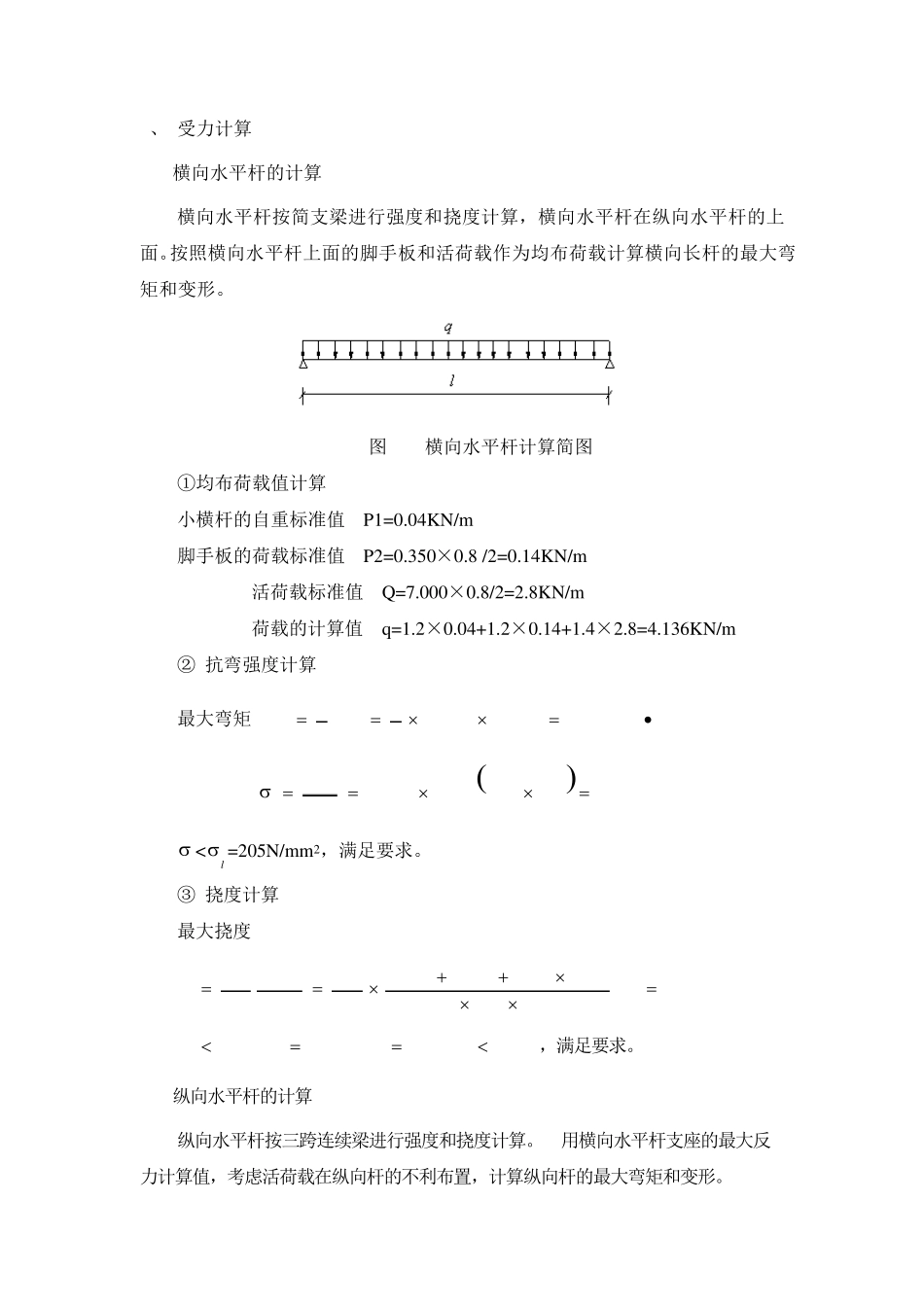

施工平台计算 1、 计算参数 施工平台采用钢管搭设，形式同满堂脚手架，依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）进行受力计算。 搭设尺寸为15m ×6m ，高宽比不大于 2，高度按 10m进行计算，实际搭设不超过 10m 。施工层不得超过一层，参数如下： 脚手架步距为1.1m ，立杆纵横距均为0.8m ，作业层横向水平杆加密布置，间距 0.4m ，立杆采用单立管，横杆与立杆采用扣件连接，立杆底部设C25，L=1.5m插筋。 钢管截面面积 A=5.06cm 2，截面惯性矩 I=12.71cm 4，截面模量 W＝5.26cm 3，回转半径 i＝1.59cm ，抗压、抗弯强度设计值l ＝205N/m m 2，弹性模量 E=2.06×105N/m m 。 2 、荷载 2.1荷载分类 作用于脚手架的荷载可分为永久荷载（恒荷载）与可变荷载（活荷载）。 永久荷载（恒荷载）可分为： （1）脚手架结构自重，包括立杆、纵向水平杆、横向水平杆、剪刀撑、横向斜撑和扣件等的自重； （2）构、配件自重，包括脚手板、栏杆、挡脚板等防护设施的自重。 可变荷载（活荷载）可分为： （1）风荷载； （2）施工荷载，包括作业层上的人员、器具和材料的自重。 2.2荷载值 本脚手架共 1 个作业层作业，作业层铺满竹跳板，底部四周使用竹串片脚手板作为挡板。脚手板自重标准值取 0.35KN/m 2，钢管自重取 0.04KN/m ，栏杆与竹串片脚手板挡板自重标准值取 0.17 KN/m 2。 本次施工活荷载按 7KN/m 2 进行计算。 3、 受力计算 3.1横向水平杆的计算 横向水平杆按简支梁进行强度和挠度计算，横向水平杆在纵向水平杆的上面。按照横向水平杆上面的脚手板和活荷载作为均布荷载计算横向长杆的最大弯矩和变形。 图3-1横向水平杆计算简图 ①均布荷载值计算 小横杆的自重标准值 P1=0.04KN/m 脚手板的荷载标准值 P2=0.350×0.8 /2=0.14KN/m 活荷载标准值 Q=7.000×0.8/2=2.8KN/m 荷载的计算值 q=1.2×0.04+1.2×0.14+1.4×2.8=4.136KN/m ② 抗弯强度计算 最大弯矩mkNqlMb331.080.0136.4818122max 236max93.621026.5/10331.0mmNWM
