施工总平面图

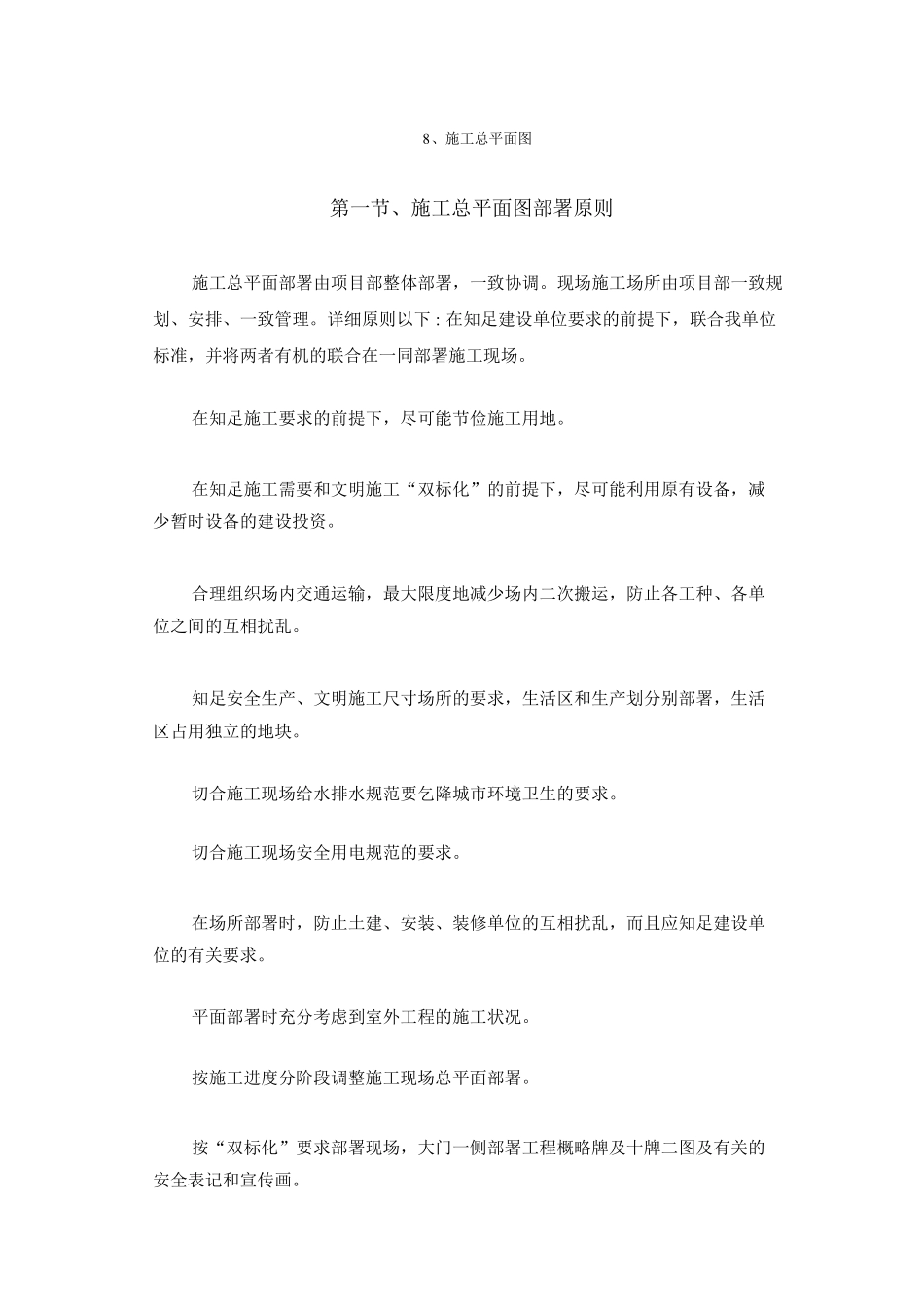

施工总平面图_第1页
1/15

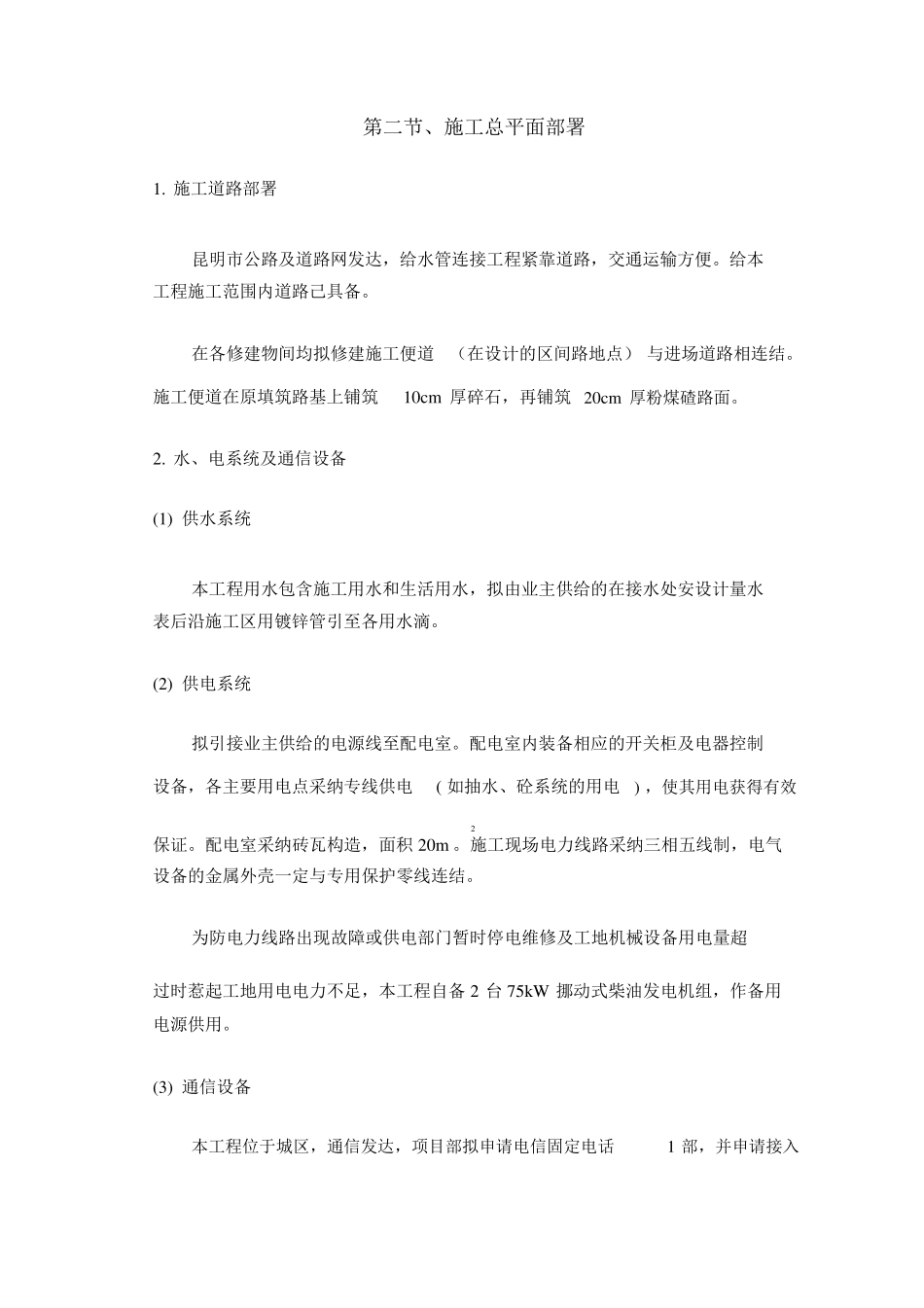

施工总平面图_第2页
2/15
施工总平面图_第3页
3/15
8、施工总平面图 第一节、施工总平面图部署原则 施工总平面部署由项目部整体部署,一致协调。现场施工场所由项目部一致规划、安排、一致管理。详细原则以下 : 在知足建设单位要求的前提下,联合我单位标准,并将两者有机的联合在一同部署施工现场。 在知足施工要求的前提下,尽可能节俭施工用地。 在知足施工需要和文明施工“双标化”的前提下,尽可能利用原有设备,减少暂时设备的建设投资。 合理组织场内交通运输,最大限度地减少场内二次搬运,防止各工种、各单位之间的互相扰乱。 知足安全生产、文明施工尺寸场所的要求,生活区和生产划分别部署,生活区占用独立的地块。 切合施工现场给水排水规范要乞降城市环境卫生的要求。 切合施工现场安全用电规范的要求。 在场所部署时,防止土建、安装、装修单位的互相扰乱,而且应知足建设单位的有关要求。 平面部署时充分考虑到室外工程的施工状况。 按施工进度分阶段调整施工现场总平面部署。 按“双标化”要求部署现场,大门一侧部署工程概略牌及十牌二图及有关的安全表记和宣传画。 第二节、施工总平面部署 1. 施工道路部署 昆明市公路及道路网发达,给水管连接工程紧靠道路,交通运输方便。给本工程施工范围内道路己具备。 在各修建物间均拟修建施工便道 (在设计的区间路地点) 与进场道路相连结。 施工便道在原填筑路基上铺筑 10cm 厚碎石,再铺筑 20cm 厚粉煤碴路面。 2. 水、电系统及通信设备 (1) 供水系统 本工程用水包含施工用水和生活用水,拟由业主供给的在接水处安设计量水表后沿施工区用镀锌管引至各用水滴。 (2) 供电系统 拟引接业主供给的电源线至配电室。配电室内装备相应的开关柜及电器控制 设备,各主要用电点采纳专线供电 ( 如抽水、砼系统的用电 ) ,使其用电获得有效 2 保证。配电室采纳砖瓦构造,面积 20m 。施工现场电力线路采纳三相五线制,电气设备的金属外壳一定与专用保护零线连结。 为防电力线路出现故障或供电部门暂时停电维修及工地机械 设备用电量超 过 时惹 起 工地用电电力不 足 ,本工程自 备 2 台 75kW 挪 动 式 柴 油 发电机组 ,作 备用电源供用。 (3) 通信设备 本工程位 于 城 区,通信发达,项 目 部拟申 请 电信固 定电话 1 部,并 申 请 接入 宽带互联网,项目部主要管理人员各装备 1 部挪动电话,以利于工程项目部对内、对外通信联系及工程信息交流。 3. 砂石料系...
