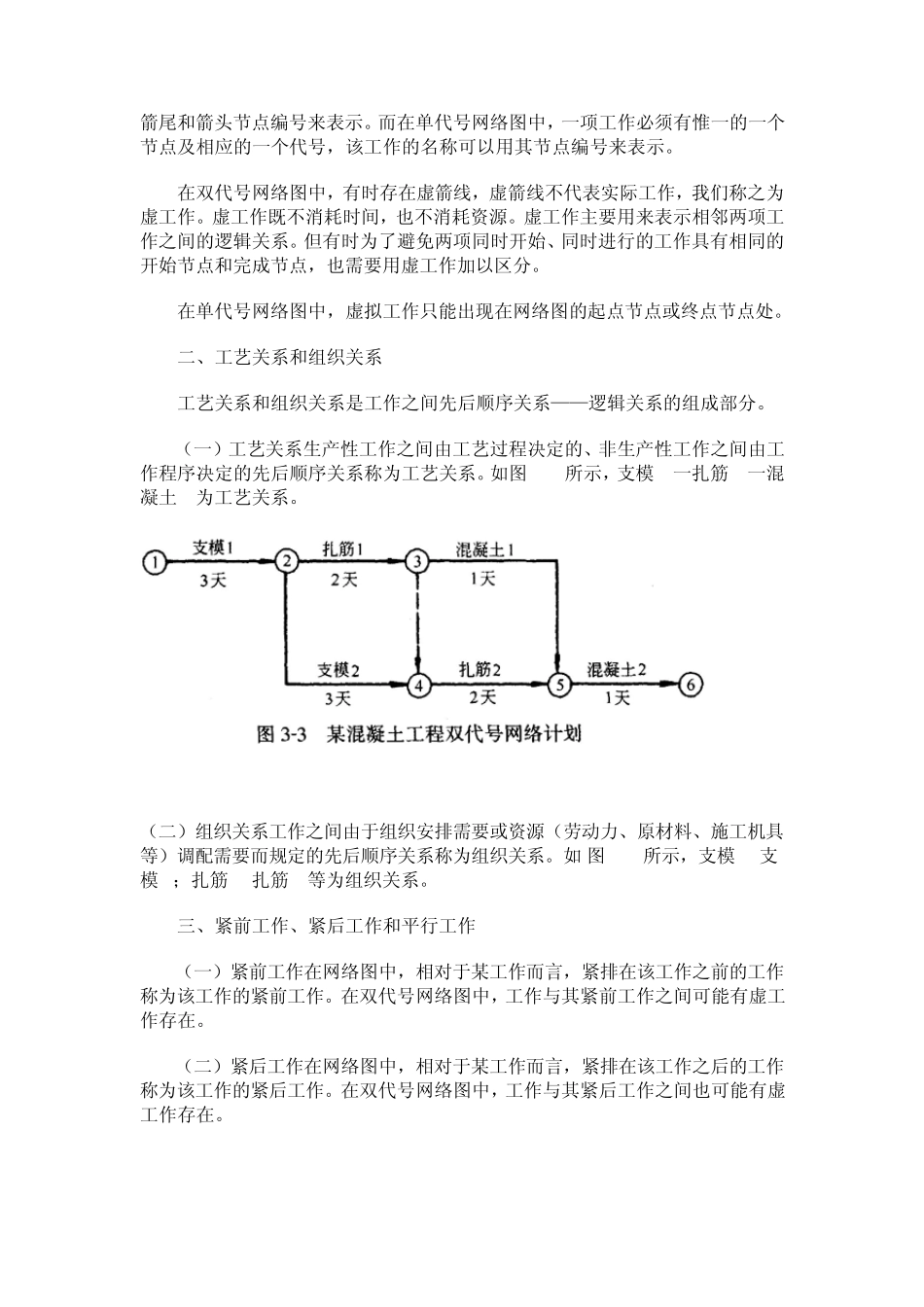

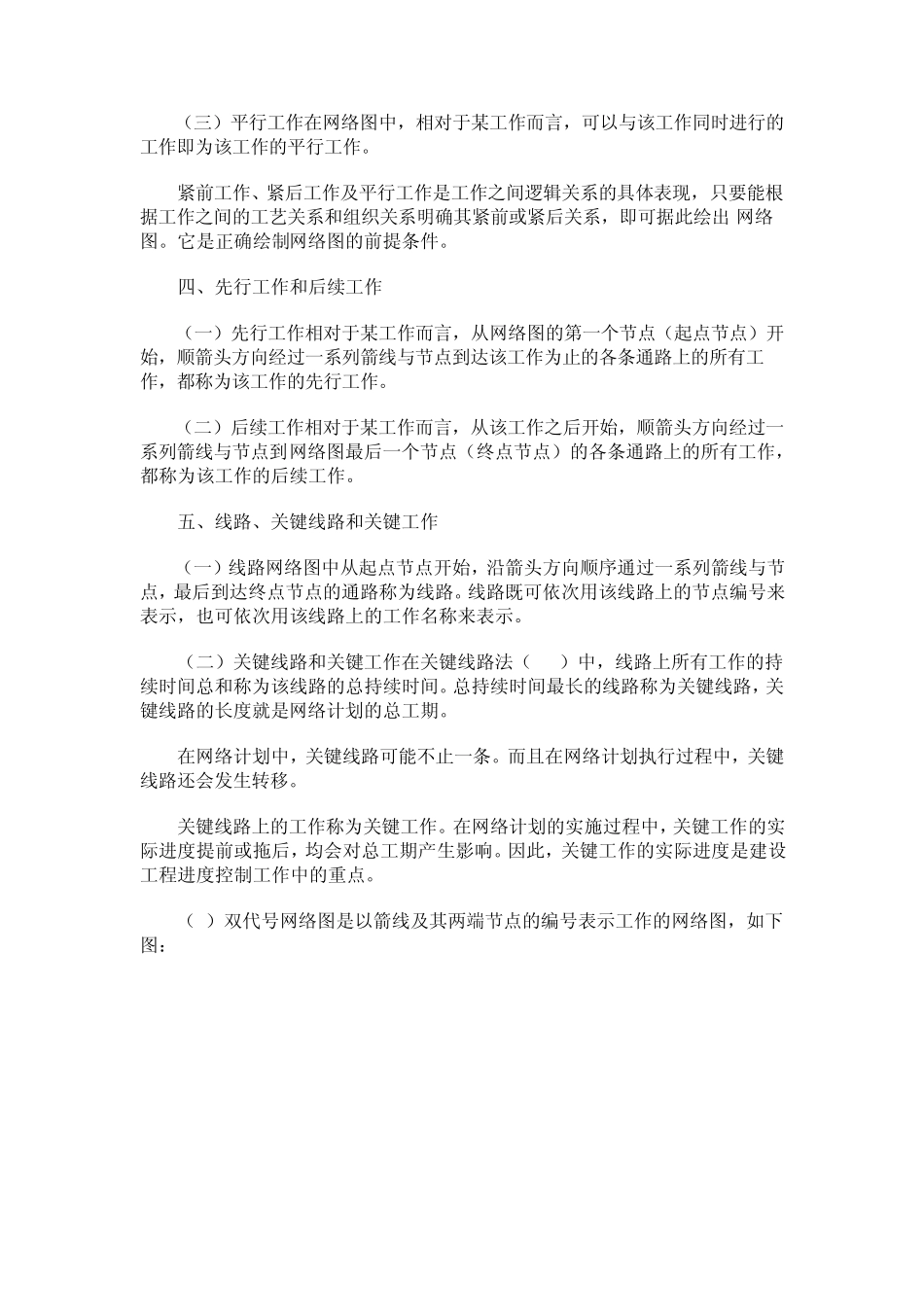

一、网络图和工作 网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。一个网络图表示一项计划任务。网络图中的工作是计划任务按需要粗细程度划分而成的、消耗时间或同时也消耗资源的一个子项目或子任务。工作可以是单位工程；也可以是分部工程、分项工程；一个施工过程也可以作为一项工作。在一般情况下，完成一项工作既需要消耗时间，也需要消耗劳动力、原材料、施工机具等资源。但也有一些工作只消耗时间而不消耗资源，如混凝土浇筑后的养护过程和墙面抹灰后的干燥过程等。网络图有双代号网络图和单代号网络图两种。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作；同时，节点表示工作的开始或结束以及工作之间的连接状态。单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系。网络图中工作的表示方法如图 3-1和图 3-2所示。 网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。在双代号网络图中，一项工作必须有惟一的一条箭线和相应的一对不重复出现的箭尾、箭头节点编号。因此，一项工作的名称可以用其箭尾和箭头节点编号来表示。而在单代号网络图中，一项工作必须有惟一的一个节点及相应的一个代号，该工作的名称可以用其节点编号来表示。 在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，我们称之为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。 在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。 二、工艺关系和组织关系 工艺关系和组织关系是工作之间先后顺序关系——逻辑关系的组成部分。 （一）工艺关系生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。如图3-3所示，支模 1一扎筋 1一混凝土 1为工艺关系。 （二）组织关系工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。如 图3-3所示，支模 1-支模 2；扎筋 1-扎筋 2等为组织关系。 三、紧前工作、紧后工作和平行工作 （一）紧前工作在网络图中，相对于某工作而言，紧排在该工作之前的工作称为该工作的紧前工作。在双代号网络图中，工作与其紧前工作...
