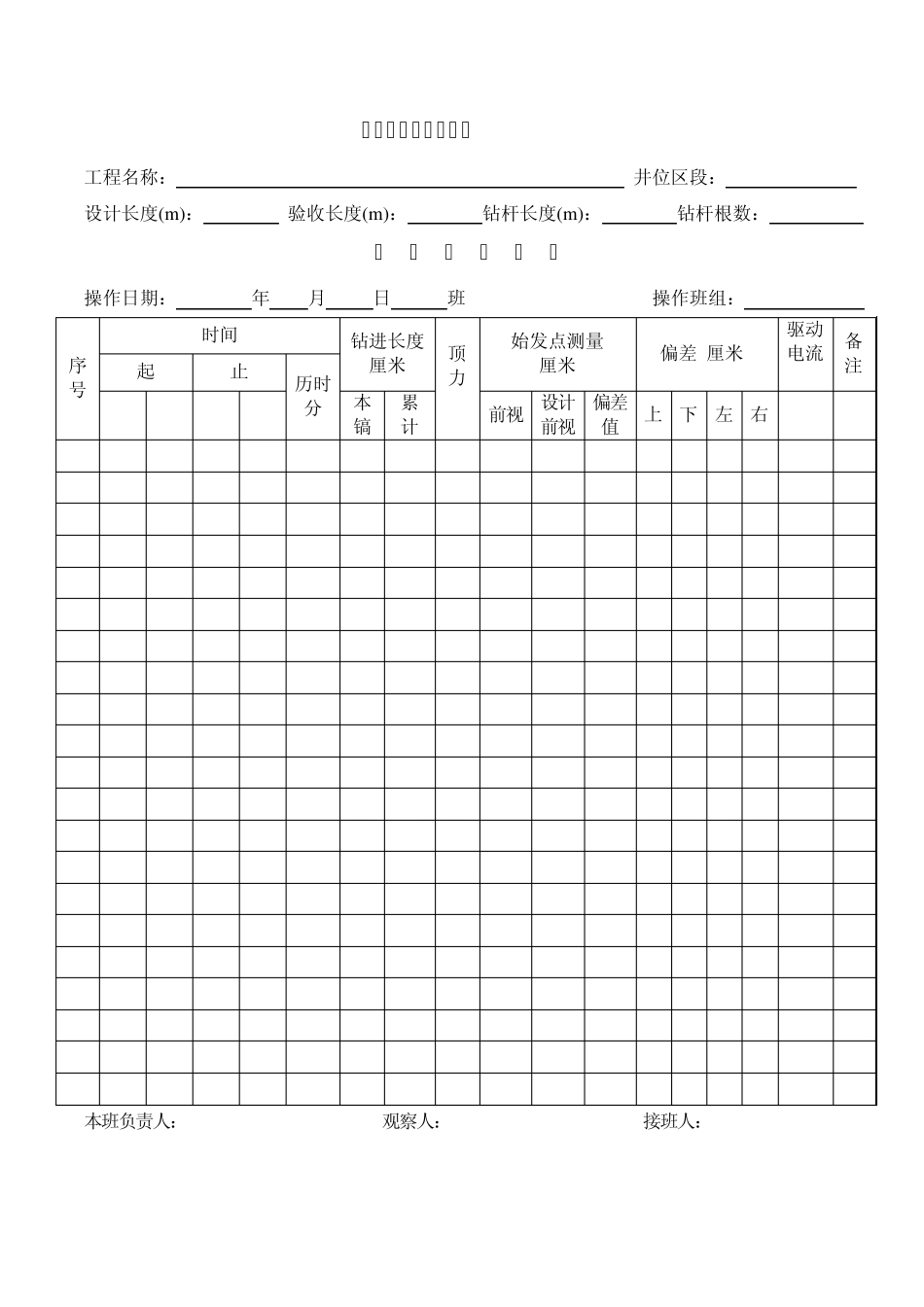

施工记录表式 表一: 导向杆钻进控向记录 表二: 回扩成孔记录表 表三: 拉管记录表 表四:定向钻拖拉施工工序质量评定表 表五:定向钻控向记录 导向杆钻进控向记录 工程名称： 井位区段： 设计长度(m )： 验收长度(m )： 钻杆长度(m )： 钻杆根数： 本 班 钻 进 情 况 操作日期： 年 月 日 班 操作班组： 序号 时间 钻进长度(厘米) 顶力MPa 始发点测量 (厘米) 偏差(厘米) 驱动电流(A) 备注 起 止 历时(分) 本镐 累计 前视 设计前视 偏差值 上 下 左 右 本班负责人： 观察人： 接班人： 回扩成孔记录表 工程名称： 井位区段： 扩孔直径(m )： 总长(m )： 钻杆长度(m )： 钻杆根数： 年 月 日 编号： 序号 时间 钻进长度 钻进参数 泥浆性能指标 备注 起 止 历时(分) 时 分 时 分 本次m 累计 m 回拉力MPa 扭力MPa 转速r/min 泵水浆量L 粘度s 比重 静切力Pa 动切力pa 本班负责人： 观察人： 接班人： 拉管记录表 工程名称： 井位区段： 设计管径(mm)： 总长(m)： 钻杆长度(m)： 钻杆根数： 年 月 日 编号： 时间 拉进长度 拉进参数 情况描述 起 止 历时(分) 本次进尺 累计进尺 拉力 回扩扭 力 转速 泵泥浆 量 时 分 时 分 (m) (m) (MPa) (MPa) (r/min) (L) 技术负责人： 施工负责人： 记录员： 定向钻拖拉施工工序质量评定表 单位工程名称： 分部工程名称： 管道直径： 井位区段： 主要工程数量 序号 外观检查项目 质量情况 1 施工设备、仪器 拉管机械、导向仪器及导向探头、对讲机等设施完好 2 控制点设置 地面已放好导向轴线及一根钻杆长度间距的控制点 3 管材 外观质量尺寸，环刚度符合设计与规范要求 4 管接口质量 管节热熔焊接接口牢固，无渗水，管内无泥土垃圾 序号 井位 项目性质 实测项目 检查 频率 允许偏差(m m 实测偏差值（m m ） 应量则点数 合格点数 合格率(%) 上游 下游 1 主控项目 管内底高程 2点/每段 +40 -80 副控项目 中线平面位移 2点/每段 100 2 主控项目 管内底高程 2点/每段 +40 -80 副控项目 中线平面位移 2点/每段 100 3 主控项目 管内底高程 2点/每段 +40 -80 副控项目 中线平面位移 2点/每段 100 4 主控项目 管内底高程 2点/每段 +40 -80 副控项目 中线平面位移 2点/每段 100 5 主控项目 管内底高程...
