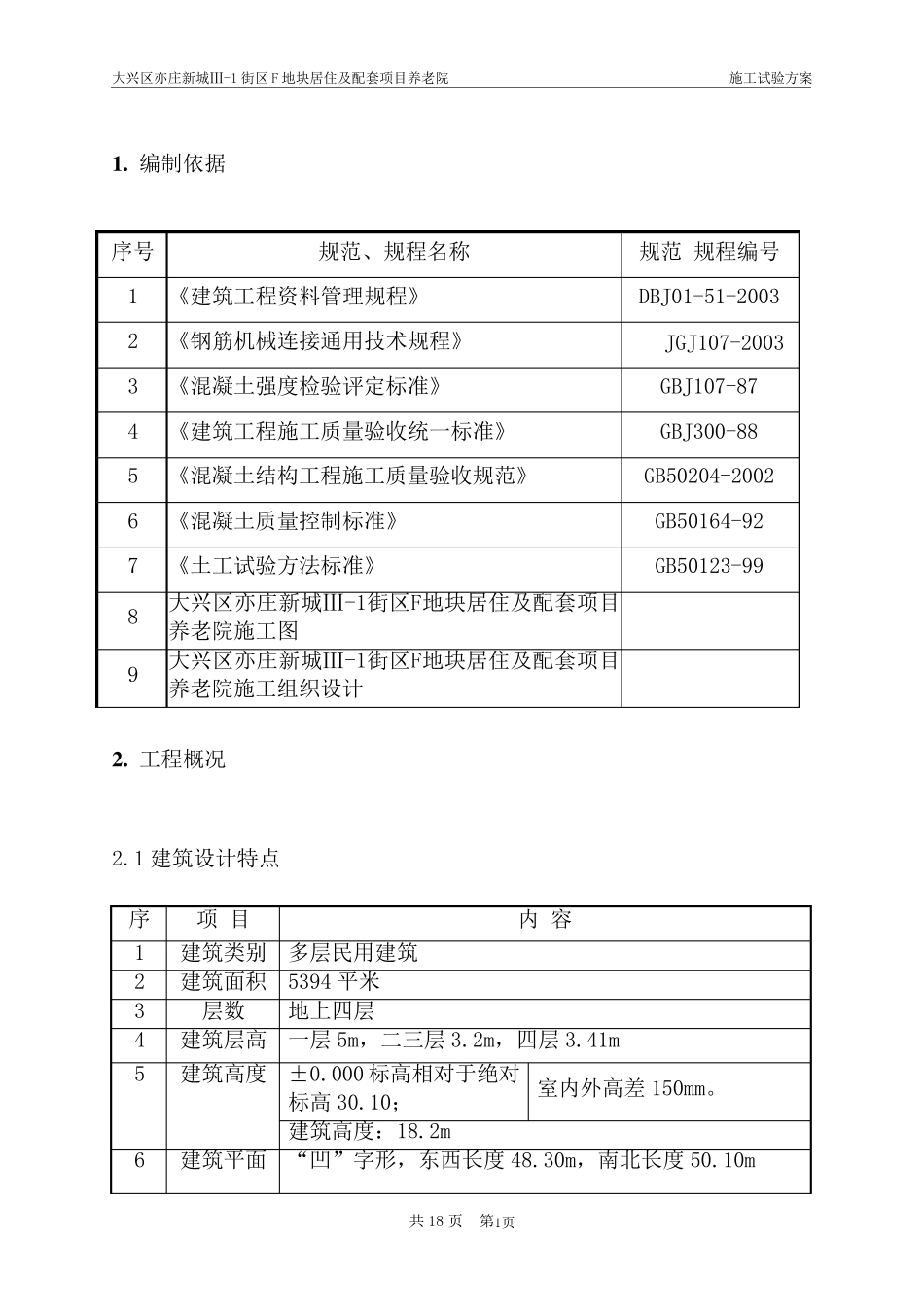

大兴区亦庄新城Ⅲ-1 街区F 地块居住及配套项目养老院 施工试验方案 共18 页 第1页 1 . 编制依据 2 . 工程概况 2.1 建筑设计特点 序项 目 内 容 1 建筑类别 多层民用建筑 2 建筑面积 5394 平米 3 层数 地上四层 4 建筑层高 一层5m，二三层3.2m，四层3.41m 5 建筑高度 ±0.000 标高相对于绝对标高30.10； 室内外高差 150mm。 建筑高度：18.2m 6 建筑平面 “凹”字形，东西长度48.30m，南北长度50.10m 序号 规范、规程名称 规范 规程编号 1 《建筑工程资料管理规程》 DBJ01-51-2003 2 《钢筋机械连接通用技术规程》 JGJ107-2003 3 《混凝土强度检验评定标准》 GBJ107-87 4 《建筑工程施工质量验收统一标准》 GBJ300-88 5 《混凝土结构工程施工质量验收规范》 GB50204-2002 6 《混凝土质量控制标准》 GB50164-92 7 《土工试验方法标准》 GB50123-99 8 大兴区亦庄新城Ⅲ-1街区F地块居住及配套项目养老院施工图 9 大兴区亦庄新城Ⅲ-1街区F地块居住及配套项目养老院施工组织设计 大兴区亦庄新城Ⅲ-1 街区F 地块居住及配套项目养老院 施工试验方案 共 18 页 第2页 7 建筑耐火 二级 9 外装修 外墙 外墙涂料、石材幕墙 外墙保温 外墙外贴 50 厚玻璃纤维板保温 门窗工程 断桥铝合金门窗 屋面工程 40 膨珠保温砂浆 3+3 热熔型弹性体改性沥青防水卷材 10 内装修 顶棚 耐水涂料、石膏板吊顶、矿棉吸音板吊顶、铝合金条板吊顶 地面工程 防滑地砖地面、水泥地面、花岗岩地面 内墙 涂料墙面、壁纸墙面，卫生间采用釉面砖 内门 二次设计 楼梯 不锈钢楼梯扶手栏杆，踏步采用防滑地砖 11 防水工程 屋面 3mm+3mm 热熔型弹性体改性沥青防水卷材 厕浴间 1.5m 厚单组份聚氨酯防水涂料 2.2 结构设计特点 序号 项 目 内 容 1 结构形式 基础结构形式 柱下独立基础、筏板基础 主体结构形式 框架结构 屋楼盖结构形式 现浇混凝土 3 地基 柱下独立基础以下地基伸入持力层200mm，承载力标 准 值 (fka)150KPa。 4 混凝土强 度等 级 垫 层 C15 基础 C30 楼梯 C30 板 C30 梁 拉 梁 至 二层顶梁 C30 三 层顶梁 至 屋面梁 C25 柱 基础及至 二层 C35 三 层至 出 屋面层 C30 5 结构安 全 等级 二级 6 抗 震 等 级 工程设防烈 度 8 度 设防 大兴区亦庄新城Ⅲ-1 街区F 地块居住及配套项目养...
