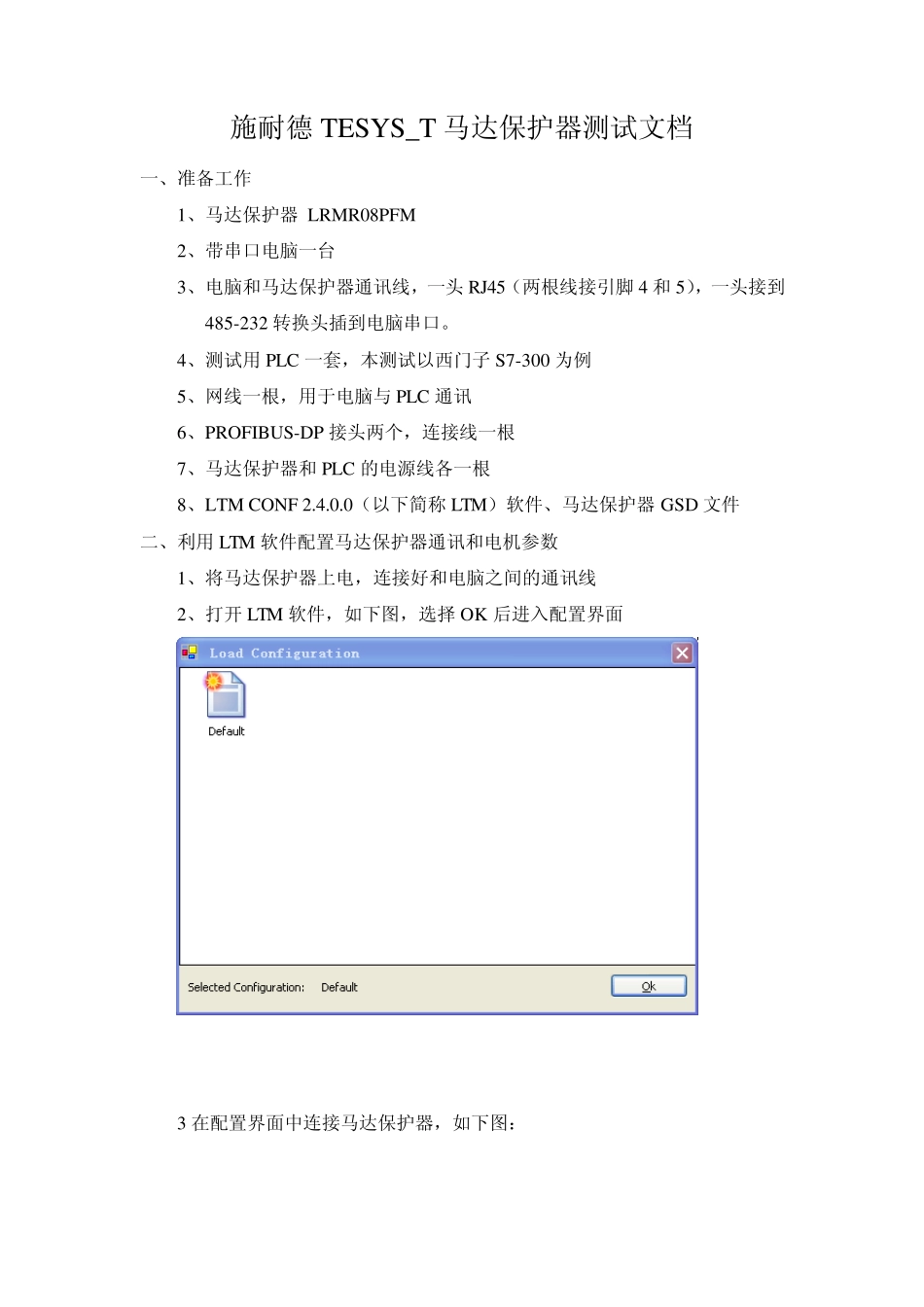

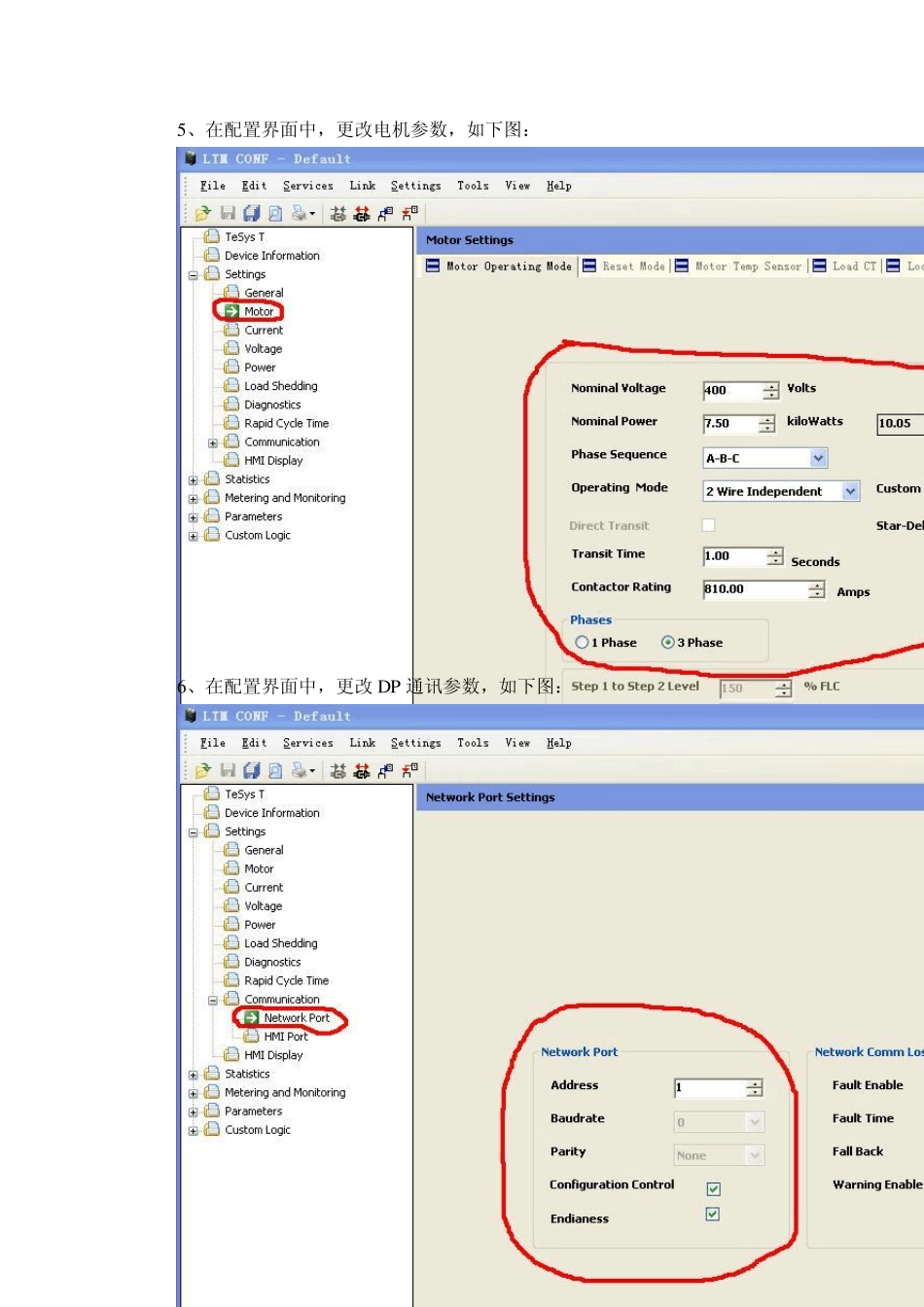

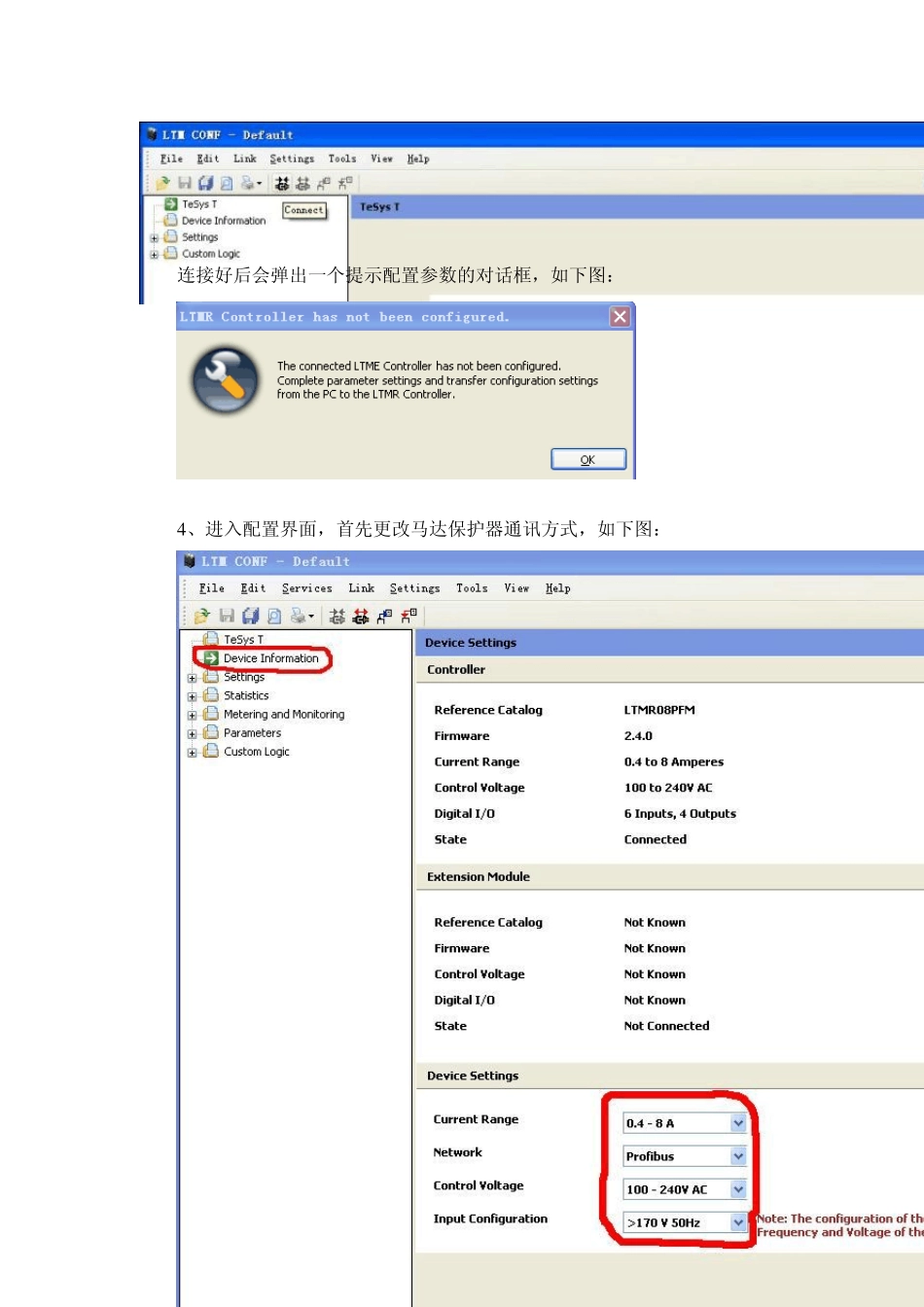

施耐德TESYS_T 马达保护器测试文档 一、准备工作 1、马达保护器 LRMR08PFM 2、带串口电脑一台 3、电脑和马达保护器通讯线，一头 RJ45（两根线接引脚 4 和 5），一头接到485-232 转换头插到电脑串口。 4、测试用 PLC 一套，本测试以西门子 S7-300 为例 5、网线一根，用于电脑与 PLC 通讯 6、PROFIBUS-DP 接头两个，连接线一根 7、马达保护器和 PLC 的电源线各一根 8、LTM CONF 2.4.0.0（以下简称 LTM）软件、马达保护器GSD 文件 二、利用 LTM 软件配置马达保护器通讯和电机参数 1、将马达保护器上电，连接好和电脑之间的通讯线 2、打开 LTM 软件，如下图，选择 OK 后进入配置界面 3 在配置界面中连接马达保护器，如下图： 连接好后会弹出一个提示配置参数的对话框，如下图： 4 、进入配置界面，首先更改马达保护器通讯方式，如下图： 5、在配置界面中，更改电机参数，如下图： 6、在配置界面中，更改 DP通讯参数，如下图： 7、在配置界面中，更改 MODBU S 通讯参数，如下图： 8、其它配置参数请自行配置 9、参数配置好后下载配置到马达保护器中，如下图： 二、在西门子编程软件中配置马达保护器 1、安装马达保护器 GSD 文件，如下图： 2、在硬件组态中配置马达保护器，如下图： 3、用 DP 接头把 PLC 和马达保护器 DP 网连接起来 4、下载程序到 PLC，如 BF 灯灭，则 DP 通讯正常 5、马达保护器的 6 个 DI 输入端分别给信号，在 PLC 中监视 I5.0-I5.5，如果 PLC I5.0-I5.5 有信号，证明马达保护器和 PLC 的 DP 通讯正常。
