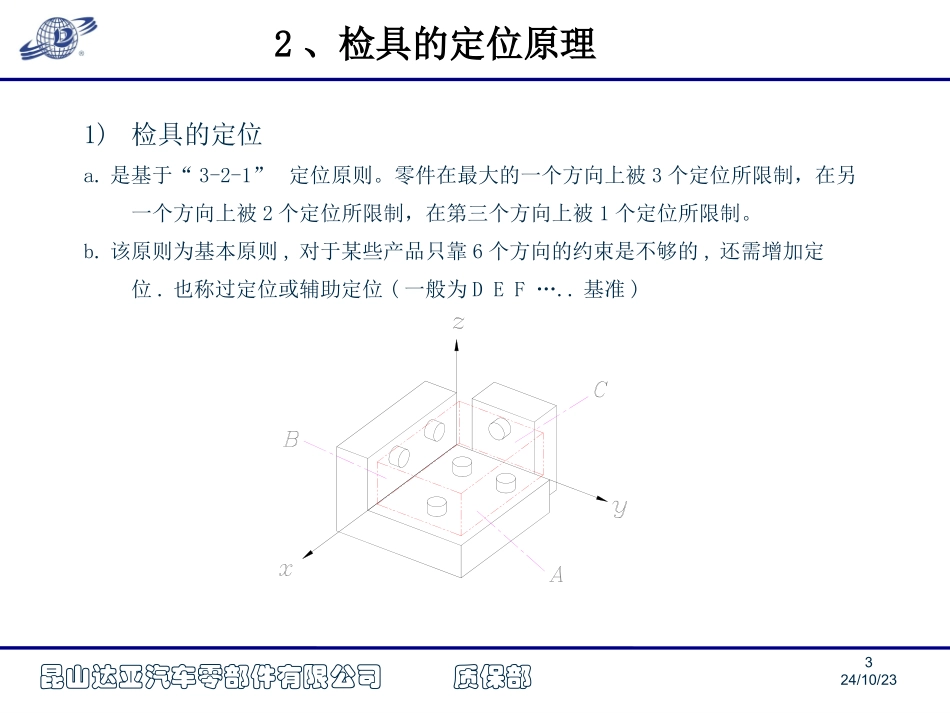

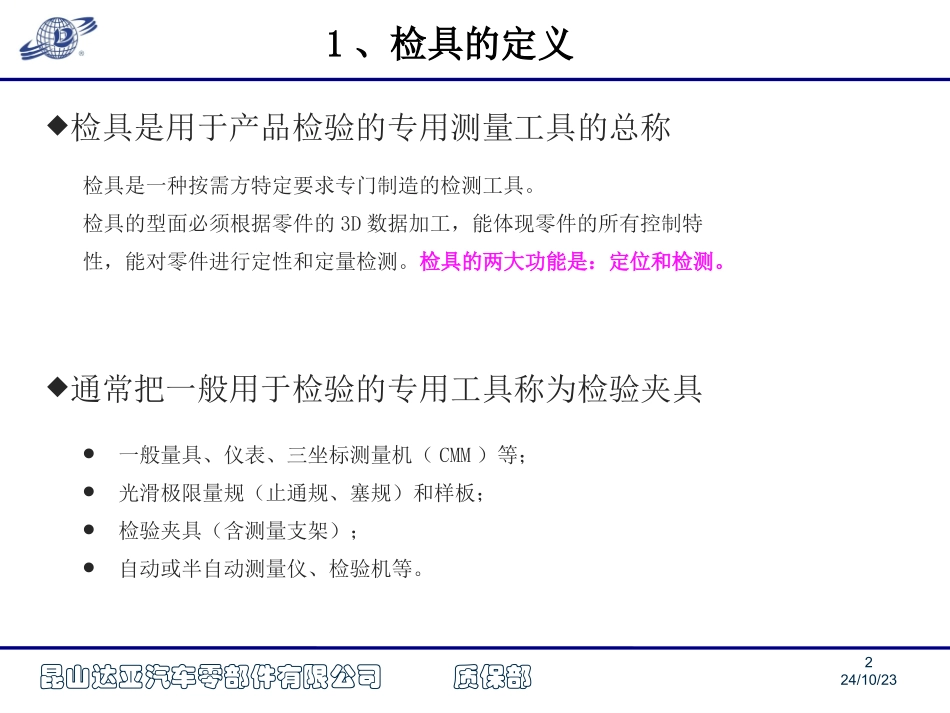

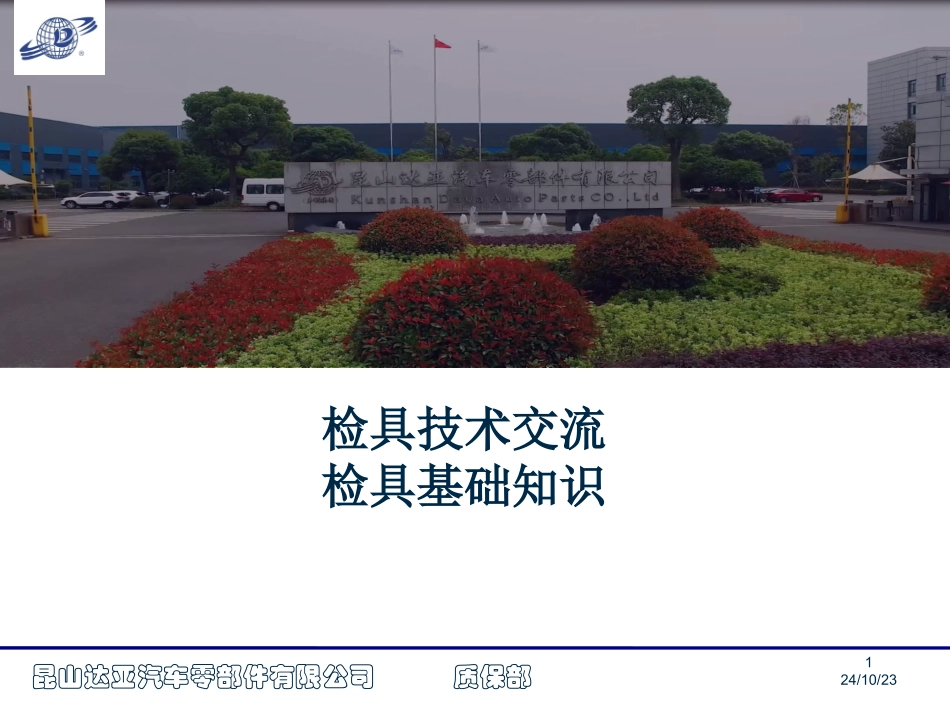

124/10/23昆山达亚汽车零部件有限公司质保部检具技术交流检具基础知识224/10/23昆山达亚汽车零部件有限公司质保部检具是用于产品检验的专用测量工具的总称通常把一般用于检验的专用工具称为检验夹具一般量具、仪表、三坐标测量机(CMM)等;光滑极限量规(止通规、塞规)和样板;检验夹具(含测量支架);自动或半自动测量仪、检验机等。检具是一种按需方特定要求专门制造的检测工具。检具的型面必须根据零件的3D数据加工,能体现零件的所有控制特性,能对零件进行定性和定量检测。检具的两大功能是:定位和检测。1、检具的定义324/10/23昆山达亚汽车零部件有限公司质保部1)检具的定位a.是基于“3-2-1”定位原则。零件在最大的一个方向上被3个定位所限制,在另一个方向上被2个定位所限制,在第三个方向上被1个定位所限制。b.该原则为基本原则,对于某些产品只靠6个方向的约束是不够的,还需增加定位.也称过定位或辅助定位(一般为DEF…..基准)2、检具的定位原理424/10/23昆山达亚汽车零部件有限公司质保部2)术语a.汽车坐标系-又称绝对坐标系,是整个汽车设计过程中建立的一个统一的、又是唯一的坐标系。X,L,F/A前后Y,W,C/C左右Z,H,U/D上下检具应该按汽车坐标系进行设计(以装在整车上实际位置),使零件能在其与车辆位置相一致的情况下进行检测。如个别情况下,需要改变零件检具上的位置,允许进行旋转,但旋转角度只能是90度的倍数。2、检具的定位原理524/10/23昆山达亚汽车零部件有限公司质保部3、检具的基础知识检具的构成:一般由底座、本体、定位元件、测量元件、夹紧装置等组成。624/10/23昆山达亚汽车零部件有限公司质保部3、检具的基础知识表示Z轴的方向,●表示Z朝外,“×”表示Z朝里。(与右边图示的方向一致)检具名牌查看724/10/23昆山达亚汽车零部件有限公司质保部3、检具的基础知识锥销直销菱形销划线销销(几种形式见下图)产品各特征的常用检测方式有以下几种孔位置检测;(检测销、刻线目测、划线销等)销位置检测;(检测内孔销、直角检测块、十字滑块+百分表、目测等)轮廓面检测;(偏移面+尖角塞尺或卡尺或止通规、齐平面、百分表等)KPC点检测;(百分表、EDC等)产品的检测方式:产品检测方式的设定必须根据产品各检测要素的要求和检具使用者的检测习惯而定。比如:KPC点就必须设置百分表检测,如果产品公差≤0.3mm,就不能用尖角塞尺检验!(因为尖角塞尺的测量误差是0.1mm);在多种检测方式都能用的情况下,就必须按照常用的检测习惯方式。824/10/23质保部昆山达亚汽车零部件有限公司齐平面(FLUSH)是产品表面边缘沿切向延伸出来的面。303min1501.5ABC定性测量定量测量300.750.753、检具的基础知识924/10/23质保部昆山达亚汽车零部件有限公司间隙面(GAP)是产品表面向外等距离(3/5mm)偏移的面。通常采用止通规定性或者塞尺进行定量测量。505050止通规尖角塞尺塑料塞尺定性测量定量测量3、检具的基础知识1024/10/23质保部昆山达亚汽车零部件有限公司KPC点检测:百分表KPC点检测产品对零块3、检具的基础知识1124/10/23质保部昆山达亚汽车零部件有限公司检具基础课程交流报告目录:一.举例二.产品图纸介绍三.产品与检具对比讲解3、检具范例讲解1224/10/23昆山达亚汽车零部件有限公司质保部检具技术交流GD&T图纸1324/10/23昆山达亚汽车零部件有限公司质保部通用一般GD&T图纸包含下列内容:1、TITLEBLOCK标题页2、REVISIONBLOCK版本页3、ASMDIAGRAM/GENERALNOTES装配清单及技术要求页4、KPCBLOCK关键控制点页(此部分不全有)5、DATUMLOCATIONSBLOCK定位基准页6、FEATURECONTROLVIEWS特征控制点页4、GD&T图纸1424/10/23昆山达亚汽车零部件有限公司质保部方向公司LOGO,GLOBAL项目为GM,LOCAL项目为SGM&PATAC等标准声明,内容必须和此模板一致零件尺寸项目号图纸签名及日期图纸名称,以“DWG”开头,如果是控制图纸,则以“CONTROLDWG”开头,后面跟着零件的EPL名称图纸状态,非正式版为“U”,正式版为“R”图纸号图纸目录4、GD&T图纸1524/10/23昆山达亚汽车零部件有限公司质保部图纸页面名称,此页为版本页PAGE:初次发...
