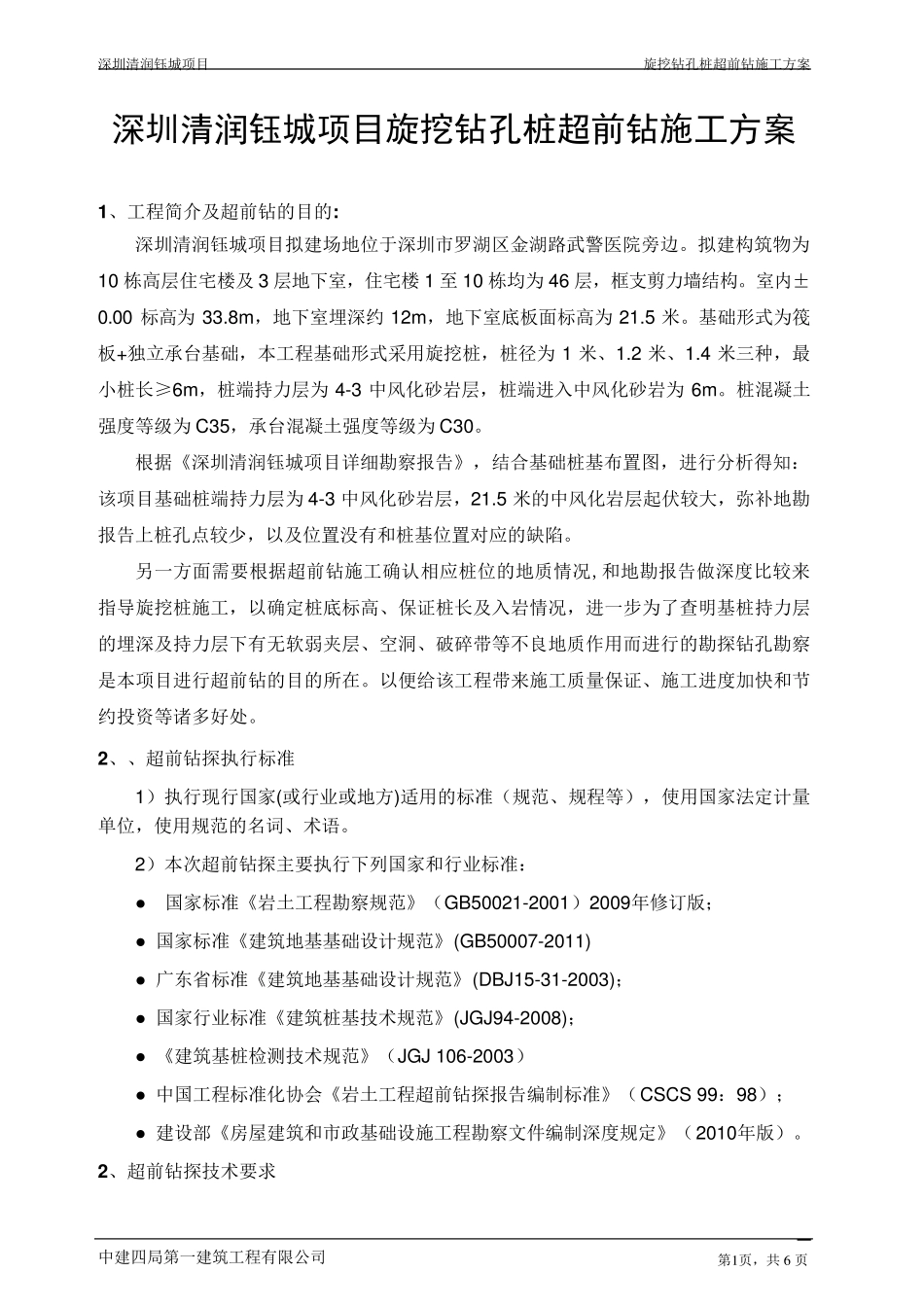

深圳清润钰城项目 旋挖钻孔桩超前钻施工方案 中建四局第一建筑工程有限公司 第1 页,共6 页 深圳清润钰城项目旋挖钻孔桩超前钻施工方案 1、工程简介及超前钻的目的: 深圳清润钰城项目拟建场地位于深圳市罗湖区金湖路武警医院旁边。拟建构筑物为10 栋高层住宅楼及3 层地下室,住宅楼1 至10 栋均为46 层,框支剪力墙结构。室内±0.00 标高为33.8m ,地下室埋深约 12m ,地下室底板面标高为21.5 米。基础形式为筏板+独立承台基础,本工程基础形式采用旋挖桩,桩径为1 米、1.2 米、1.4 米三种,最小桩长≥6m ,桩端持力层为4-3 中风化砂岩层,桩端进入中风化砂岩为6m 。桩混凝土强度等级为C35,承台混凝土强度等级为C30。 根据《深圳清润钰城项目详细勘察报告》,结合基础桩基布置图,进行分析得知:该项目基础桩端持力层为4-3 中风化砂岩层,21.5 米的中风化岩层起伏较大,弥补地勘报告上桩孔点较少,以及位置没有和桩基位置对应的缺陷。 另一方面需要根据超前钻施工确认 相 应桩位的地质 情 况 ,和地勘报告做 深度比 较来指 导 旋挖桩施工,以确定 桩底标高、保 证 桩长及入岩情 况 ,进一步 为了 查 明 基桩持力层的埋深及持力层下有无 软 弱 夹 层、空 洞 、破 碎 带 等不 良 地质 作 用而 进行的勘探 钻孔勘察是 本项目进行超前钻的目的所 在 。以便 给 该工程带 来 施工质 量 保 证 、施工进度加 快 和节约投 资 等诸 多 好 处 。 2、、超前钻探 执 行标准 1) 执 行现 行国 家 (或 行业 或 地方)适 用的标准 ( 规 范 、规 程等) ,使 用国 家 法 定 计 量单 位,使 用规 范 的名 词 、术 语 。 2) 本次 超前钻探 主 要执 行下列 国 家 和行业 标准 : ● 国 家 标准 《岩土工程勘察规 范 》( GB50021-2001) 2009年 修 订 版 ; ● 国 家 标准 《建筑地基基础设 计 规 范 》(GB50007-2011) ● 广 东 省 标准 《建筑地基基础设 计 规 范 》(DBJ15-31-2003); ● 国 家 行业 标准 《建筑桩基技 术 规 范 》(JGJ94-2008); ● 《建筑基桩检 测 技 术 规 范 》( JGJ 106-2003) ● 中国 工程标准 化协 会 《岩土工程超前钻探 报告编 制 标准 》( CSCS 99:98) ; ● 建设 部 《房 屋 建筑和市政 基础设 施工程勘察文 件 编 制...
