旋挖钻孔灌注桩专项方案

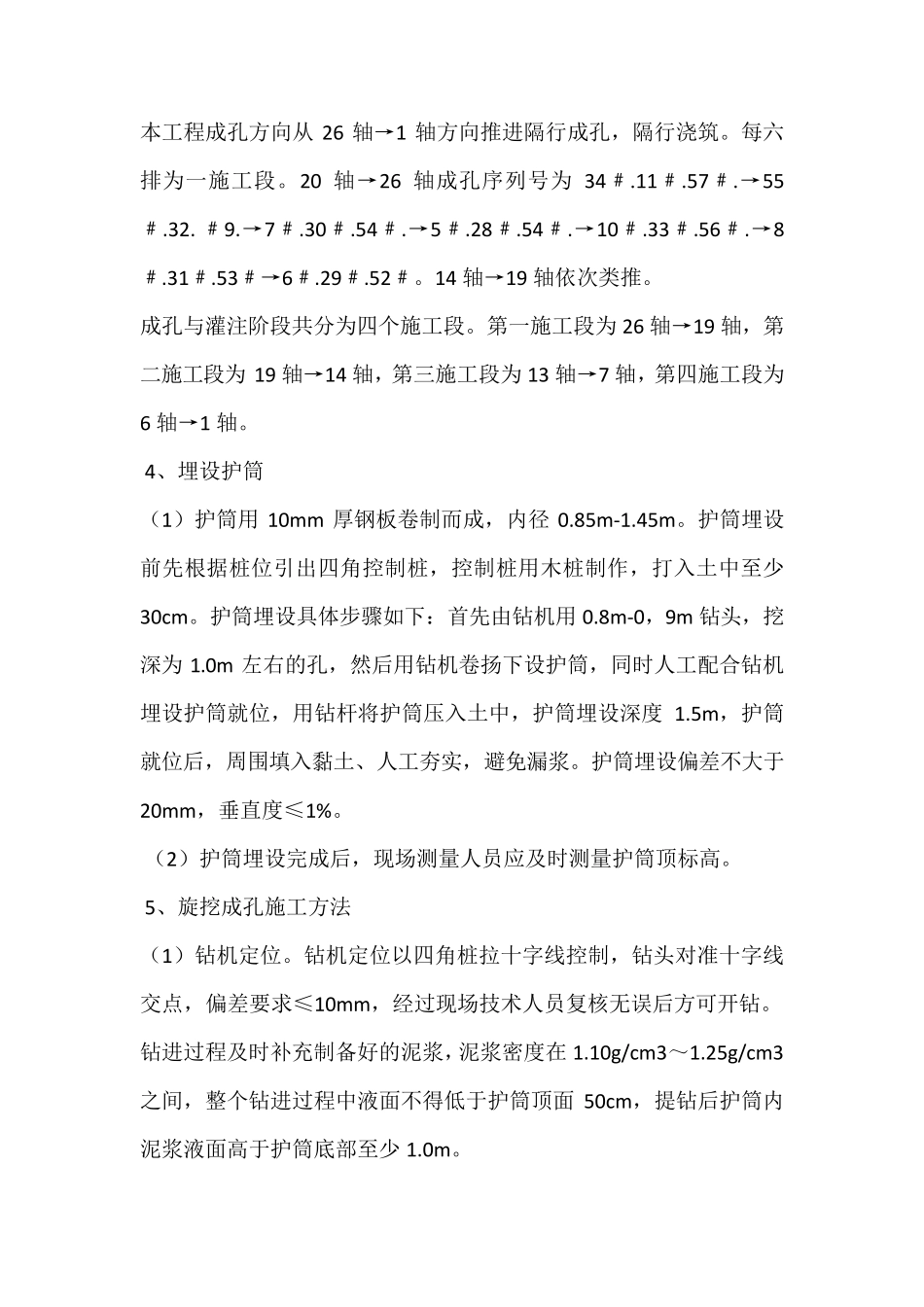

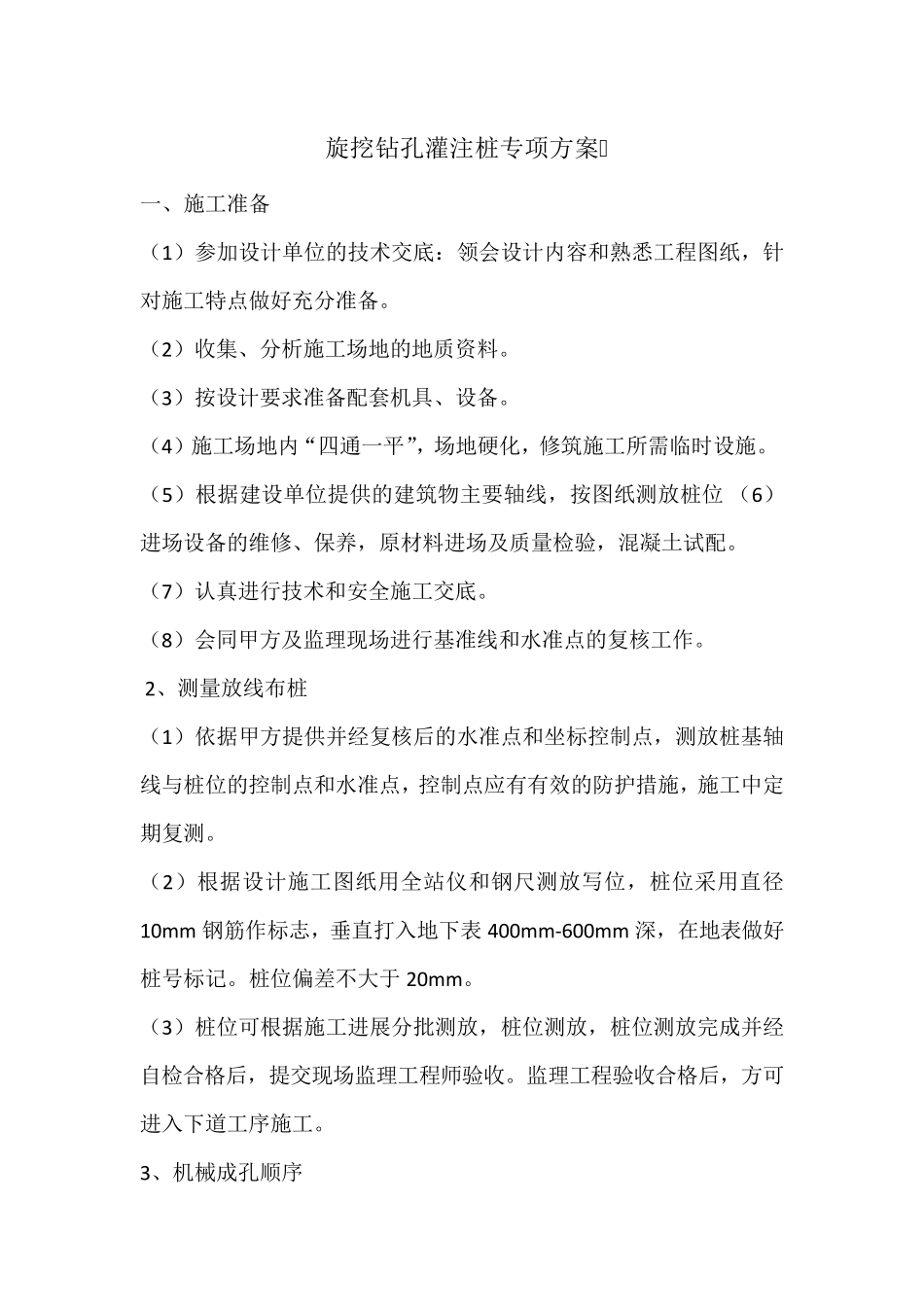

旋挖钻孔灌注桩专项方案 一、施工准备 （1）参加设计单位的技术交底：领会设计内容和熟悉工程图纸，针对施工特点做好充分准备。 （2）收集、分析施工场地的地质资料。 （3）按设计要求准备配套机具、设备。 （4）施工场地内“四通一平”，场地硬化，修筑施工所需临时设施。 （5）根据建设单位提供的建筑物主要轴线，按图纸测放桩位 （6）进场设备的维修、保养，原材料进场及质量检验，混凝土试配。 （7）认真进行技术和安全施工交底。 （8）会同甲方及监理现场进行基准线和水准点的复核工作。 2、测量放线布桩 （1）依据甲方提供并经复核后的水准点和坐标控制点，测放桩基轴线与桩位的控制点和水准点，控制点应有有效的防护措施，施工中定期复测。 （2）根据设计施工图纸用全站仪和钢尺测放写位，桩位采用直径10m m 钢筋作标志，垂直打入地下表 400m m -600m m 深，在地表做好桩号标记。桩位偏差不大于 20m m 。 （3）桩位可根据施工进展分批测放，桩位测放，桩位测放完成并经自检合格后，提交现场监理工程师验收。监理工程验收合格后，方可进入下道工序施工。 3、机械成孔顺序 本工程成孔方向从26 轴→1 轴方向推进隔行成孔，隔行浇筑。每六排为一施工段。20 轴→26 轴成孔序列号为 34﹟.11﹟.57﹟.→55﹟.32. ﹟9.→7﹟.30﹟.54﹟.→5﹟.28﹟.54﹟.→10﹟.33﹟.56﹟.→8﹟.31﹟.53﹟→6﹟.29﹟.52﹟。14 轴→19 轴依次类推。 成孔与灌注阶段共分为四个施工段。第一施工段为 26 轴→19 轴，第二施工段为 19 轴→14 轴，第三施工段为 13 轴→7 轴，第四施工段为6 轴→1 轴。 4、埋设护筒 （1）护筒用 10m m 厚钢板卷制而成，内径 0.85m -1.45m 。护筒埋设前先根据桩位引出四角控制桩，控制桩用木桩制作，打入土中至少30cm 。护筒埋设具体步骤如下：首先由钻机用 0.8m -0，9m 钻头，挖深为 1.0m 左右的孔，然后用钻机卷扬下设护筒，同时人工配合钻机埋设护筒就位，用钻杆将护筒压入土中，护筒埋设深度 1.5m ，护筒就位后，周围填入黏土、人工夯实，避免漏浆。护筒埋设偏差不大于20m m ，垂直度≤1%。 （2）护筒埋设完成后，现场测量人员应及时测量护筒顶标高。 5、旋挖成孔施工方法 （1）钻机定位。钻机定位以四角桩拉十字线控制，钻头对准十字线交点，偏差要求≤10m m ，经过现场技术人员复核无误后方可开钻。钻进过程及时补充制备好的泥浆，泥浆密度在 1.10g/cm 3～1.25g/...
