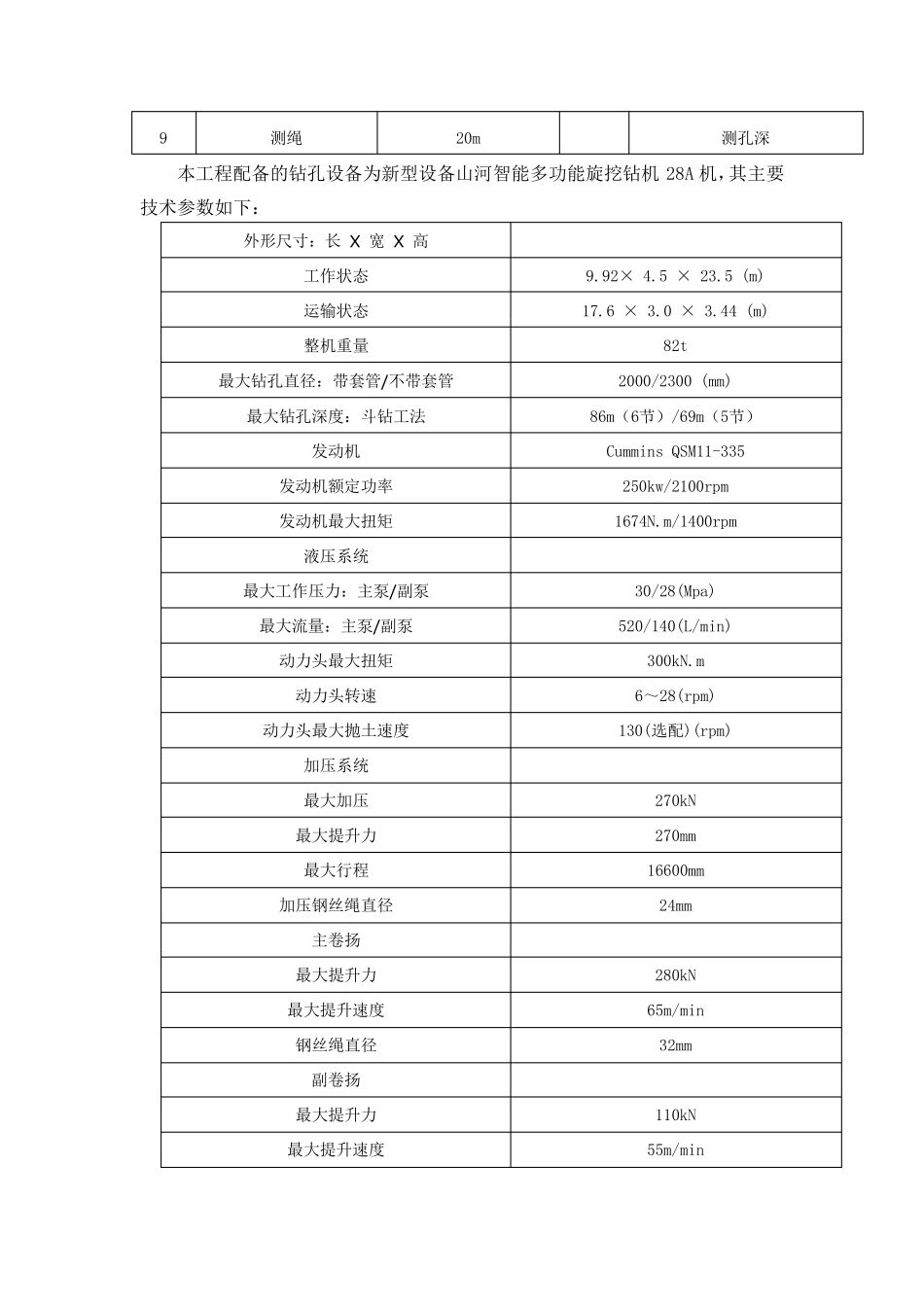

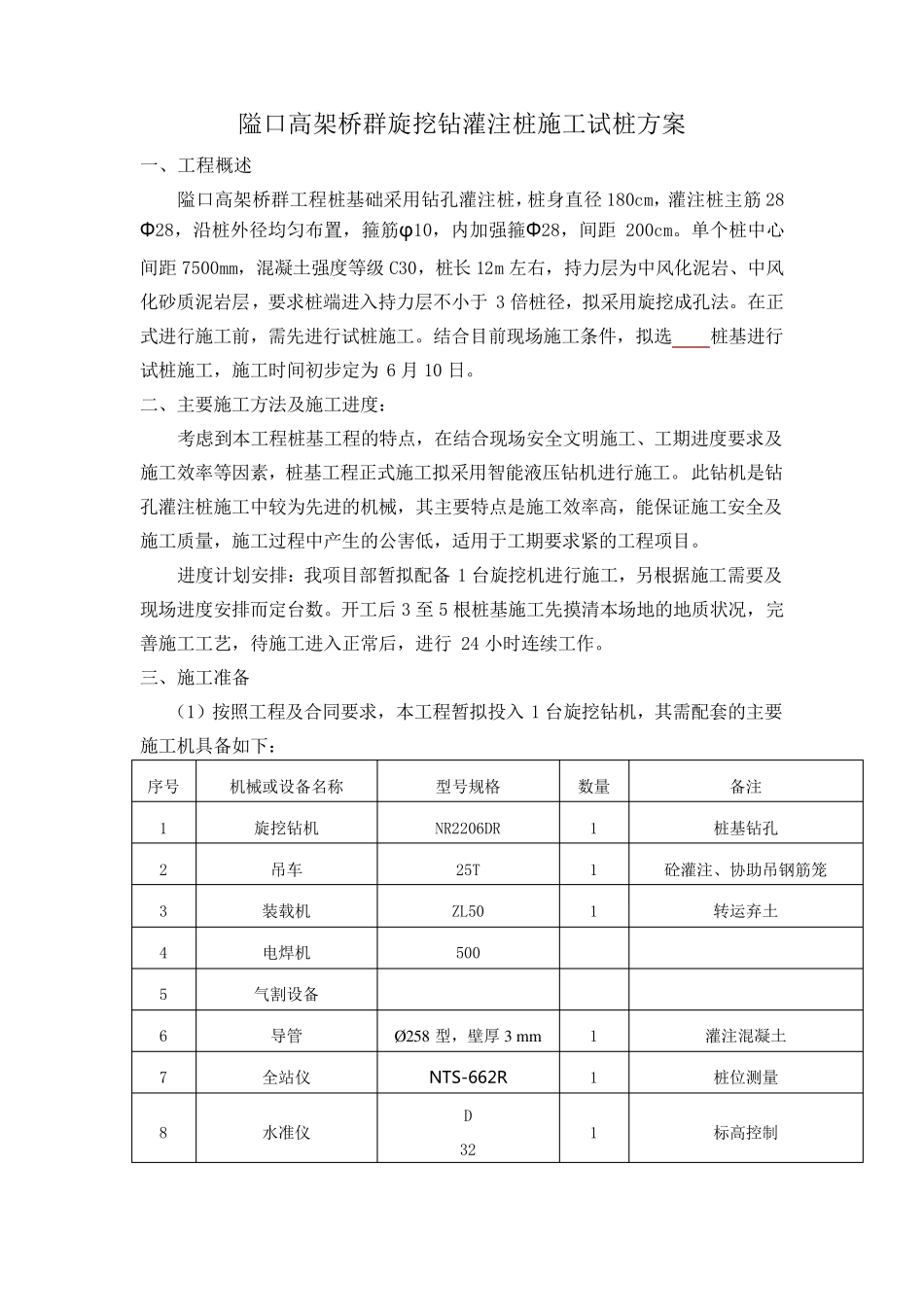

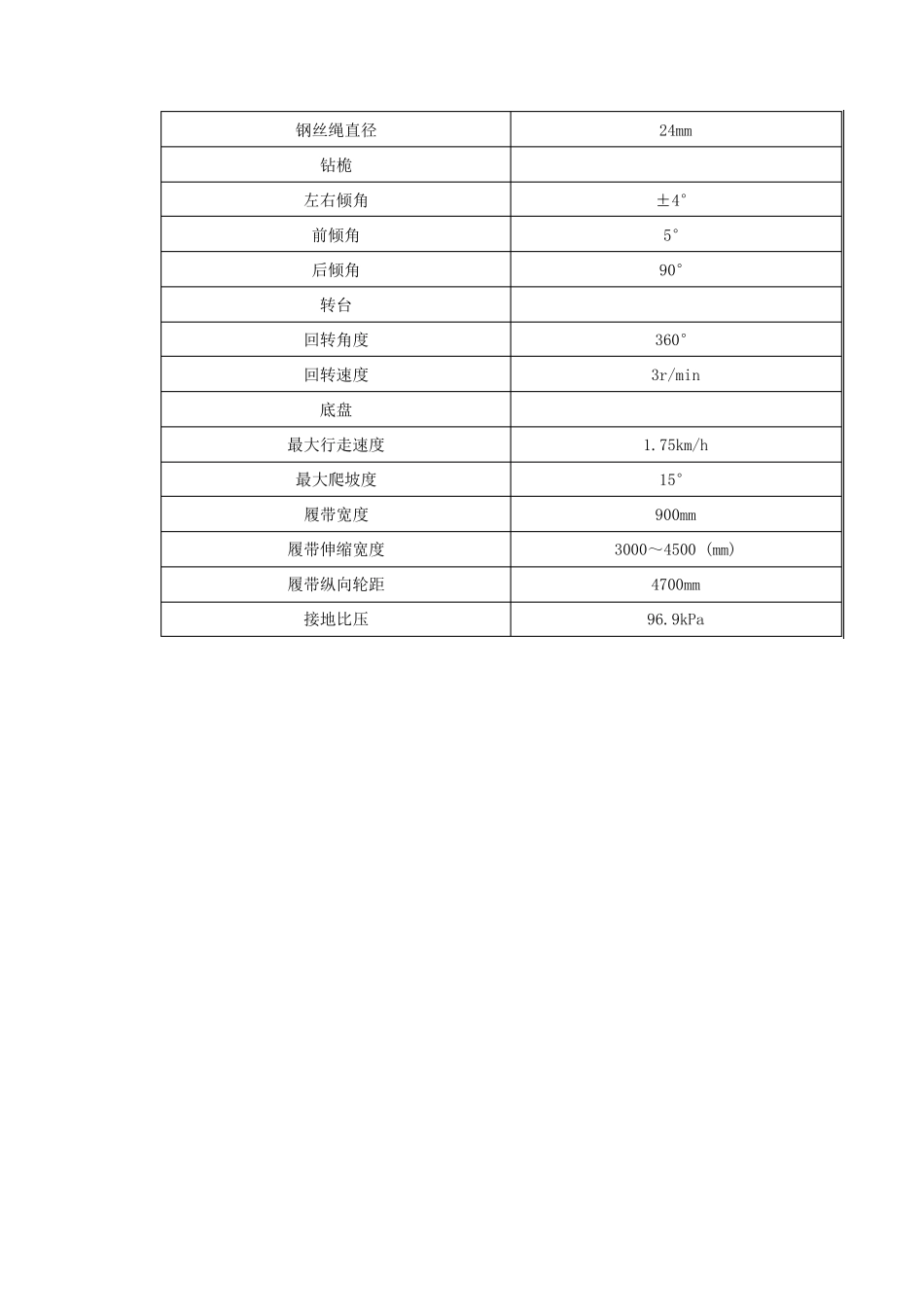

隘口高架桥群旋挖钻灌注桩施工试桩方案 一、工程概述 隘口高架桥群工程桩基础采用钻孔灌注桩，桩身直径 180cm，灌注桩主筋 28Φ28，沿桩外径均匀布置，箍筋φ10，内加强箍Φ28，间距 200cm。单个桩中心间距 7500mm，混凝土强度等级 C30，桩长 12m 左右，持力层为中风化泥岩、中风化砂质泥岩层，要求桩端进入持力层不小于 3 倍桩径，拟采用旋挖成孔法。在正式进行施工前，需先进行试桩施工。结合目前现场施工条件，拟选 桩基进行试桩施工，施工时间初步定为 6 月 10 日。 二、主要施工方法及施工进度： 考虑到本工程桩基工程的特点，在结合现场安全文明施工、工期进度要求及施工效率等因素，桩基工程正式施工拟采用智能液压钻机进行施工。此钻机是钻孔灌注桩施工中较为先进的机械，其主要特点是施工效率高，能保证施工安全及施工质量，施工过程中产生的公害低，适用于工期要求紧的工程项目。 进度计划安排：我项目部暂拟配备1 台旋挖机进行施工，另根据施工需要及现场进度安排而定台数。开工后3 至5 根桩基施工先摸 清 本场地 的地 质状 况 ，完善 施工工艺 ，待 施工进入正常 后，进行 24 小时连 续 工作 。 三 、施工准 备 （ 1） 按 照 工程及合同 要求，本工程暂拟投 入 1 台旋挖钻机，其需配套 的主要施工机具 备如 下 ： 序 号 机械或 设 备名 称 型 号 规 格 数量 备注 1 旋挖钻机 NR2206DR 1 桩基钻孔 2 吊 车 25T 1 砼 灌注、协 助 吊 钢 筋笼 3 装 载 机 ZL50 1 转 运 弃 土 4 电 焊 机 500 5 气 割 设 备 6 导 管 Ø258 型 ，壁 厚 3 mm 1 灌注混凝土 7 全站 仪 NTS-662R 1 桩位 测 量 8 水 准 仪 D 32 1 标 高控 制 9 测绳 20m 测孔深 本工程配备的钻孔设备为新型设备山河智能多功能旋挖钻机28A 机，其主要技术参数如下： 外形尺寸：长 X 宽 X 高 工作状态 9.92× 4.5 × 23.5 (m) 运输状态 17.6 × 3.0 × 3.44 (m) 整机重量 82t 最大钻孔直径：带套管/不带套管 2000/2300 (mm) 最大钻孔深度：斗钻工法 86m（6节）/69m（5节） 发动机 Cummins QSM11-335 发动机额定功率 250kw/2100rpm 发动机最大扭矩 1674N.m/1400rpm 液压系统 最大工作压力：主泵/副泵 30/28(Mpa) 最大流量：主泵/副泵 520/140(L/min) 动力头最大扭矩 300kN.m 动力头转速 6～28...
