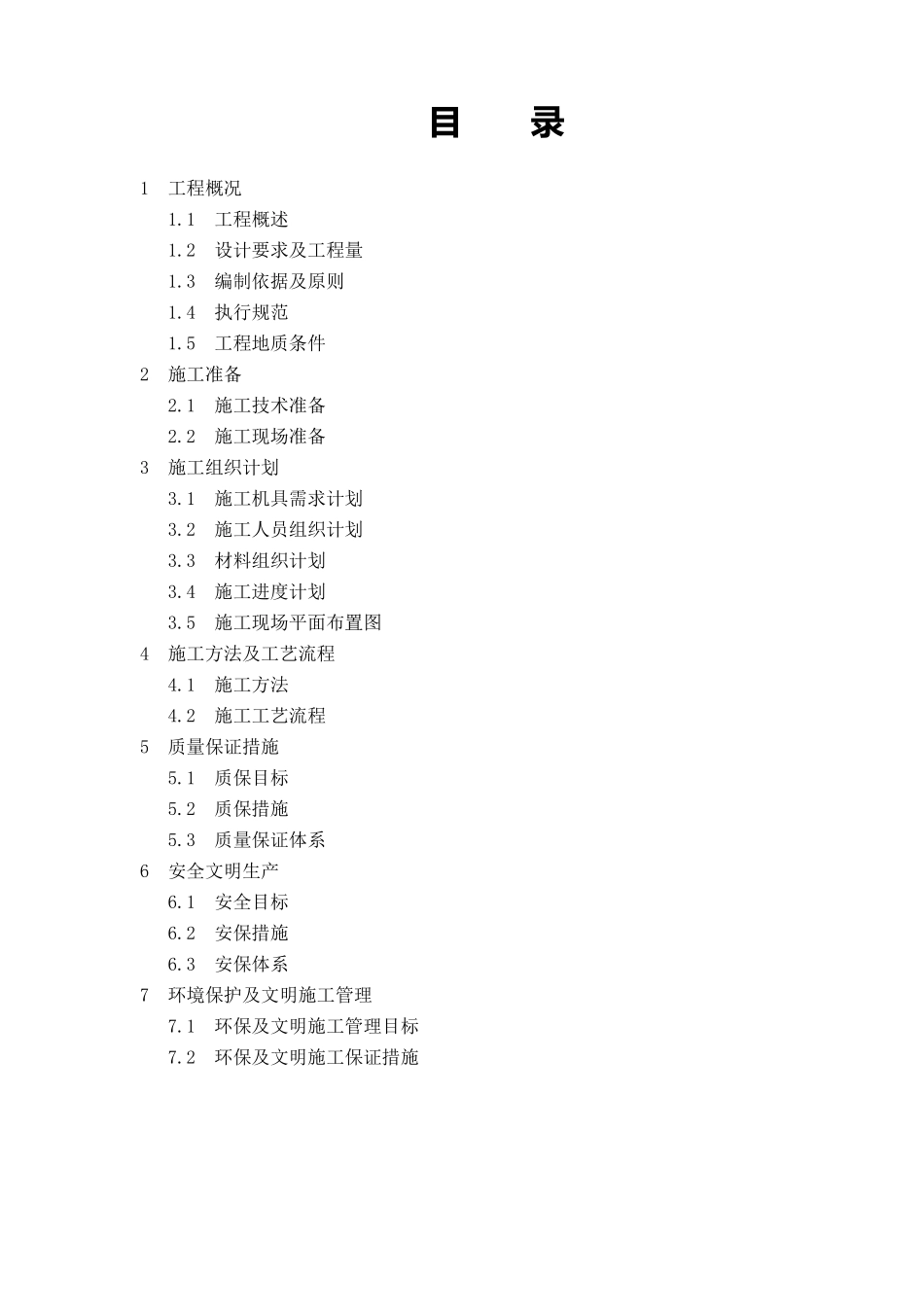

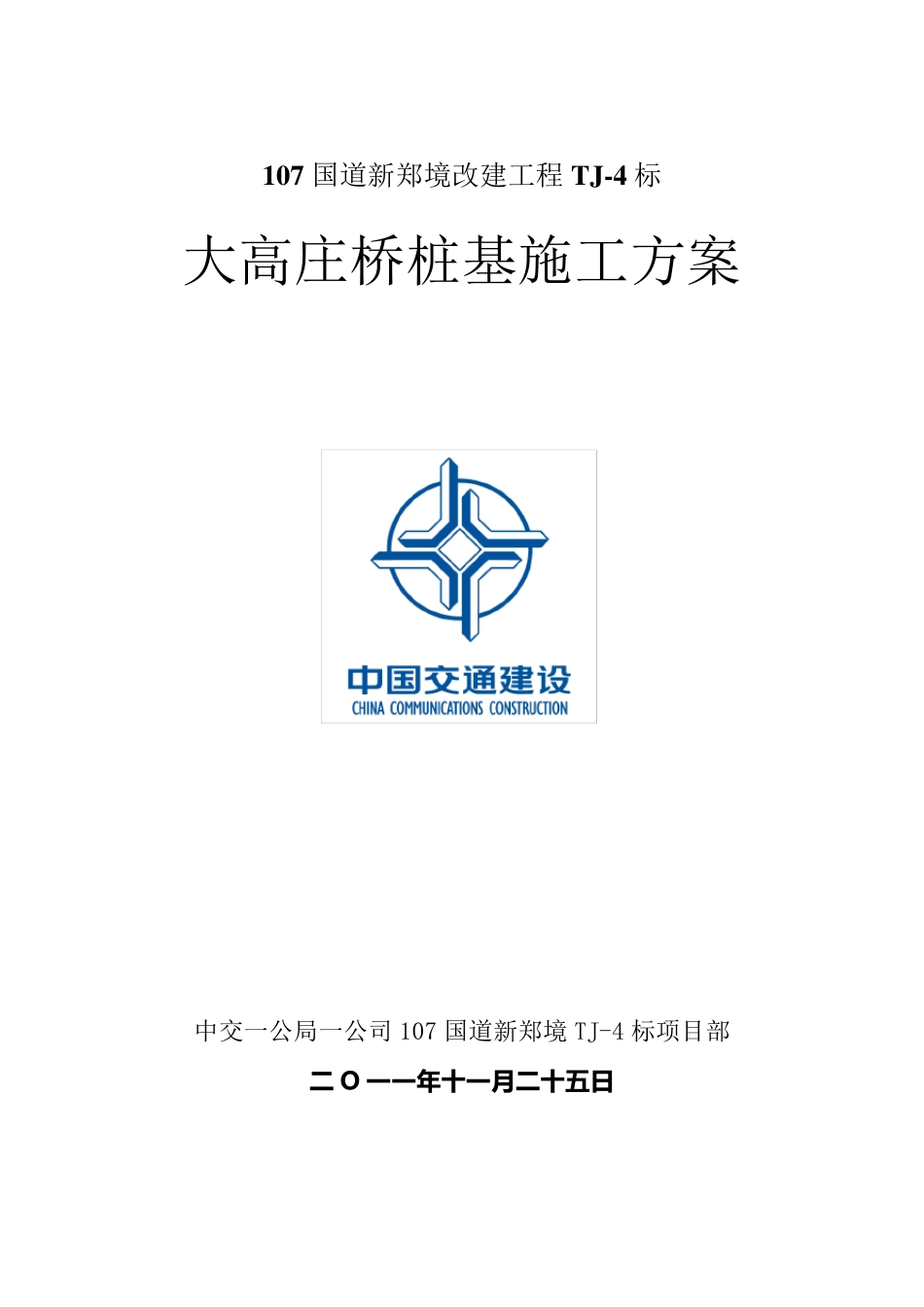

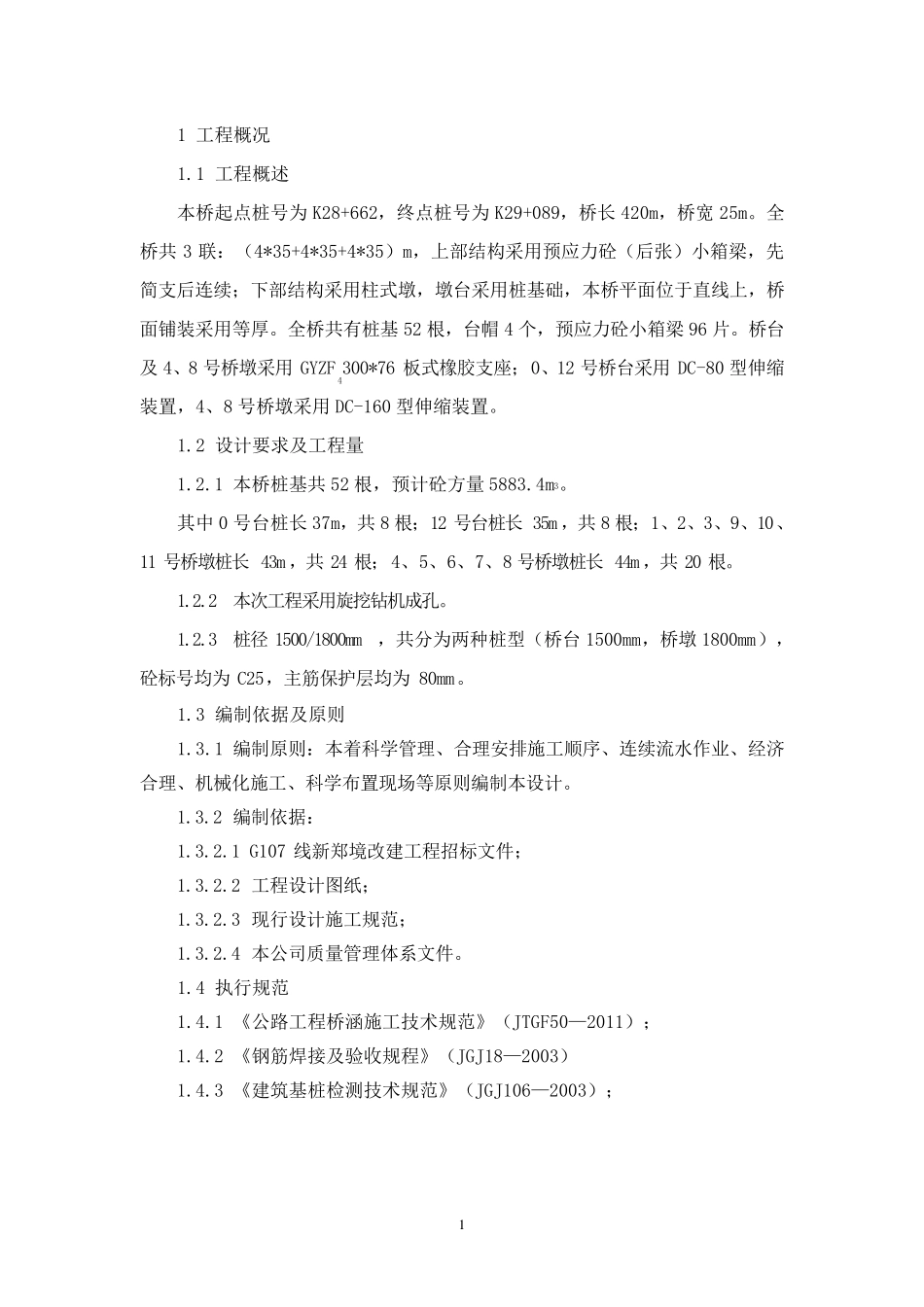

107 国道新郑境改建工程T J-4 标 大高庄桥桩基施工方案 中交一公局一公司 107 国道新郑境TJ-4 标项目部 二 O 一一年十一月二 十五日 目 录 1 工程概况 1.1 工程概述 1.2 设计要求及工程量 1.3 编制依据及原则 1.4 执行规范 1.5 工程地质条件 2 施工准备 2.1 施工技术准备 2.2 施工现场准备 3 施工组织计划 3.1 施工机具需求计划 3.2 施工人员组织计划 3.3 材料组织计划 3.4 施工进度计划 3.5 施工现场平面布置图 4 施工方法及工艺流程 4.1 施工方法 4.2 施工工艺流程 5 质量保证措施 5.1 质保目标 5.2 质保措施 5.3 质量保证体系 6 安全文明生产 6.1 安全目标 6.2 安保措施 6.3 安保体系 7 环境保护及文明施工管理 7.1 环保及文明施工管理目标 7.2 环保及文明施工保证措施 1 1 工 程 概 况 1.1 工 程 概 述 本 桥 起 点 桩 号 为 K28+662， 终 点 桩 号 为 K29+089， 桥 长 420m， 桥 宽 25m。 全桥 共3 联 ： （ 4*35+4*35+4*35） m， 上 部 结 构 采 用 预 应 力 砼 （ 后 张 ） 小 箱 梁 ， 先简 支 后 连 续 ； 下 部 结 构 采 用 柱 式 墩 ， 墩 台 采 用 桩 基 础 ， 本 桥 平 面 位 于 直 线 上 ， 桥面 铺 装 采 用 等 厚 。 全 桥 共 有 桩 基 52 根 ， 台 帽 4 个 ， 预 应 力 砼 小 箱 梁 96 片 。 桥 台及 4、 8 号 桥 墩 采 用GYZF4300*76 板 式 橡 胶 支 座 ； 0、 12 号 桥 台 采 用DC-80 型 伸 缩装 置 ， 4、 8 号 桥 墩 采 用 DC-160 型 伸 缩 装 置 。 1.2 设 计 要 求 及 工 程 量 1.2.1 本 桥 桩 基 共 52 根 ， 预 计 砼 方 量 5883.4m3。 其 中 0 号 台 桩 长 37m， 共 8 根 ； 12 号 台 桩 长35m ， 共 8 根 ； 1、 2、 3、 9、 10、11 号 桥 墩 桩 长43m ， 共24 根 ； 4、 5、 6、 7、 8 号 桥 墩 桩 长44m ， 共20 根 。 1.2.2 本 次 工 程 采 用 旋 挖 钻 机 成 孔 。 1.2.3 桩 径1500/1800mm， 共 分 为 两 种 桩 型 （ 桥 台 1500mm， 桥 墩 1800mm） ，砼 标 号 均 为C25， 主 筋 保 护 层 均 为80mm。 1.3 编 制 依 据 及 原 ...
