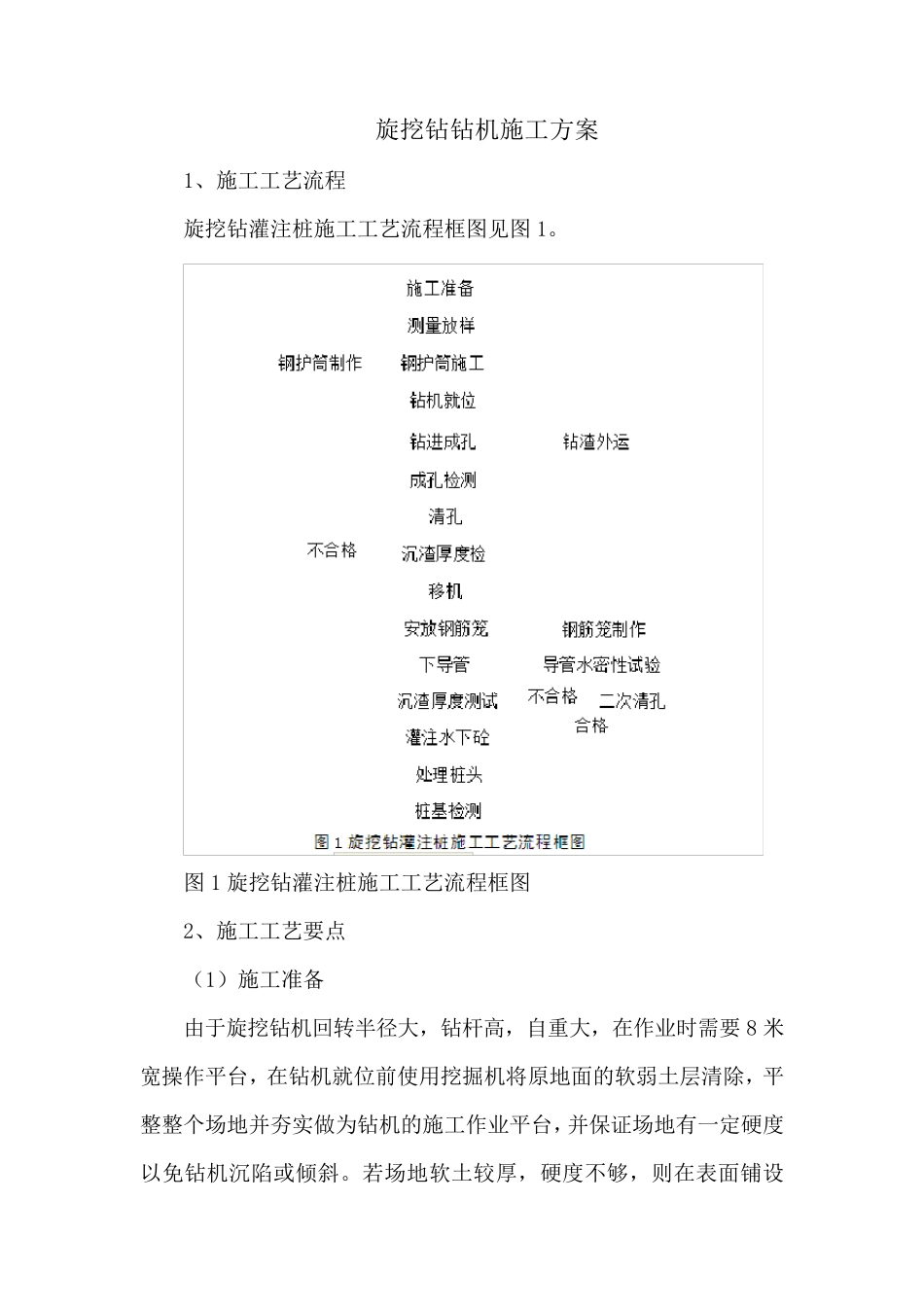

旋挖钻钻机施工方案 1、施工工艺流程 旋挖钻灌注桩施工工艺流程框图见图 1。 图 1 旋挖钻灌注桩施工工艺流程框图 2、施工工艺要点 (1)施工准备 由于旋挖钻机回转半径大,钻杆高,自重大,在作业时需要 8 米宽操作平台,在钻机就位前使用挖掘机将原地面的软弱土层清除,平整整个场地并夯实做为钻机的施工作业平台,并保证场地有一定硬度以免钻机沉陷或倾斜。若场地软土较厚,硬度不够,则在表面铺设60cm 后 的 砖 渣 并 平 整 碾 压 , 保 证 钻 机 施 工 作 业 的 安 全 性 。 ( 2) 工 程 试 桩 根 据 设 计 图 要 求 , 对 首 根 桩 进 行 试 钻 , 并 组 织 的 业 主 、 监 理 、 设计 、 地 勘 一 起 参 加 试 桩 工 作 。 根 据 试 桩 确 定 的 持 力 层 并 检 验 地 质 资 料的 准 确 性 等 填 写 试 桩 报 告 , 作 为 正 式 施 工 的 依 据 。 旋 挖 桩 基 在 首 根 桩试 桩 验 收 合 格 后 方 可 进 行 大 面 积 施 工 。 ( 3) 测 量 放 线 桩 位 放 样 按 从 整 体 到 局 部 的 原 则 进 行 桩 基 的 位 置 放 样 , 规 划 行 车路 线 时 , 使 便 道 与 钻 孔 位 置 保 持 一 定 的 距 离 , 以 免 影 响 孔 壁 稳 定 ; 钻机 的 安 方 位 置 应 考 虑 钻 孔 施 工 中 孔 口 出 土 清 运 的 方 便 。 桩 位 的 中 心点 , 成 孔 前用全 站仪放 点 , 十字线 定 位 , 下护筒后 二次检 测 , 在 终孔后 与 放 钢筋笼前必须检 测 ,使 其误差在 规 范要 求 内,以 确 保 桩 位 准 确 。 ( 4) 埋设 钢护筒 施 工 前设 置 坚固、不漏水的 钢制护筒,护筒在 钢模生产厂家定 制,用δ=8mm 钢板加 工 制成 , 护筒内径比桩 径大20cm, 上下口 外围加 焊加 劲环。 长度 3m 左右,上部 设 有两个溢流口 。 首 先以 施 工 桩 位 中 心 , 用十字交叉法沿桩 位 四周测 放 四个护桩 ,护桩 距 桩 中 心 点 的 距 离 根 据 现场实际情况确 定 , 以 埋设 护筒时 控制桩不受影 响 为 原 则 , 具体 方 法为 :以 桩 位 中 心 点 为 交点 , 拉出 两条相交直线 , 在 直...
