旋转楼梯的设计VIP专享

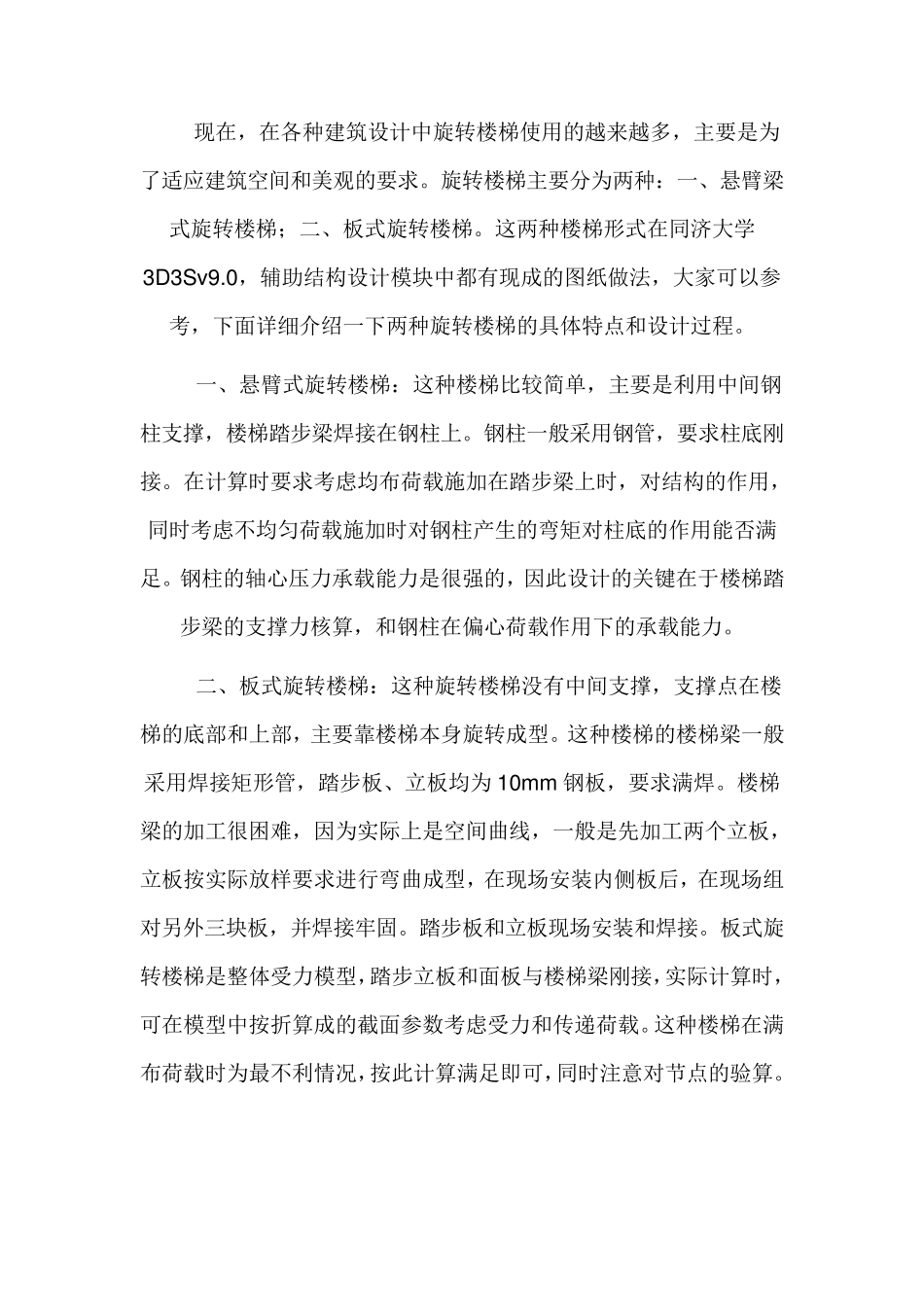

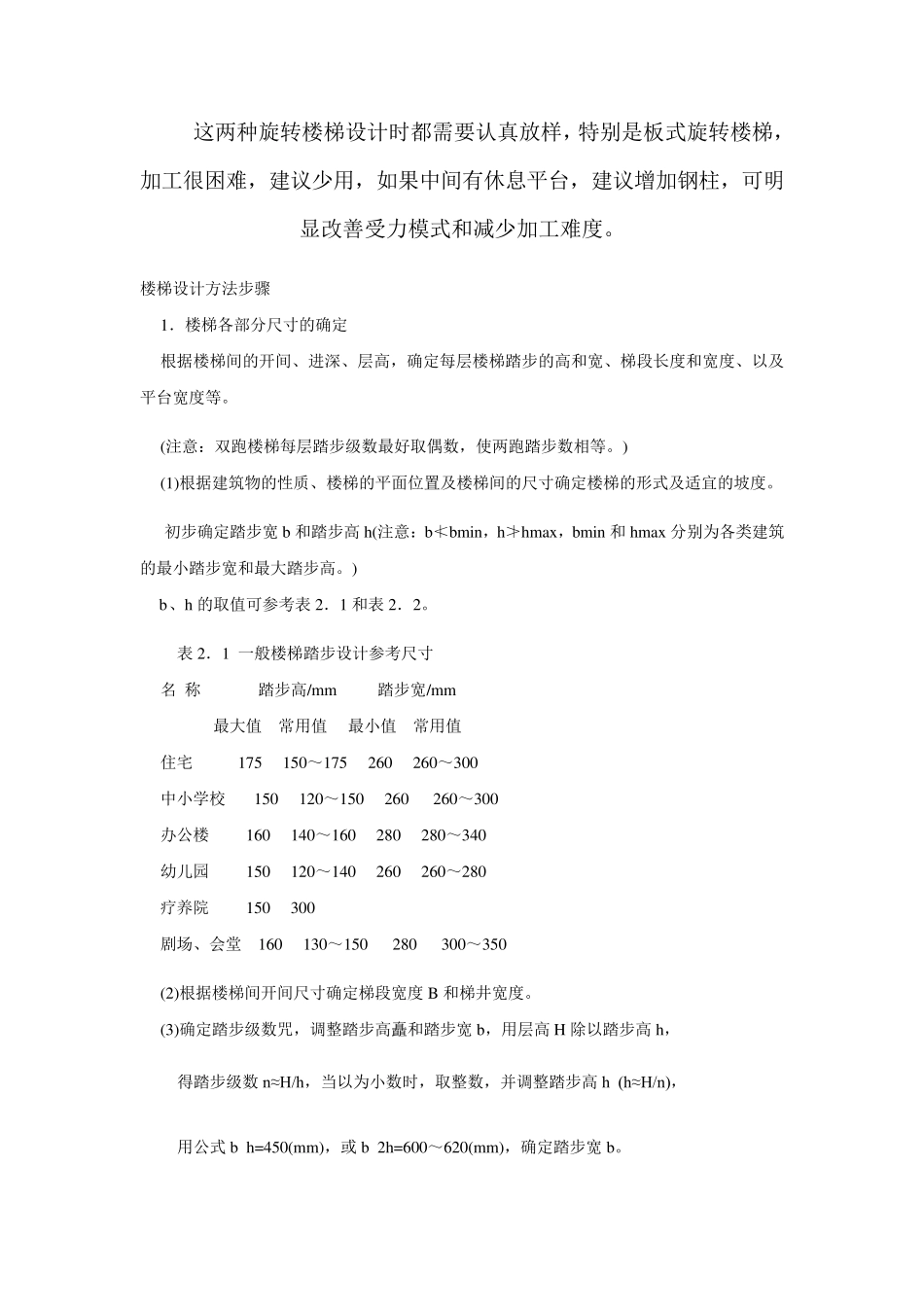

现在，在各种建筑设计中旋转楼梯使用的越来越多，主要是为了适应建筑空间和美观的要求。旋转楼梯主要分为两种：一、悬臂梁式旋转楼梯；二、板式旋转楼梯。这两种楼梯形式在同济大学3D3Sv9.0，辅助结构设计模块中都有现成的图纸做法，大家可以参考，下面详细介绍一下两种旋转楼梯的具体特点和设计过程。 一、悬臂式旋转楼梯：这种楼梯比较简单，主要是利用中间钢柱支撑，楼梯踏步梁焊接在钢柱上。钢柱一般采用钢管，要求柱底刚接。在计算时要求考虑均布荷载施加在踏步梁上时，对结构的作用，同时考虑不均匀荷载施加时对钢柱产生的弯矩对柱底的作用能否满足。钢柱的轴心压力承载能力是很强的，因此设计的关键在于楼梯踏步梁的支撑力核算，和钢柱在偏心荷载作用下的承载能力。 二、板式旋转楼梯：这种旋转楼梯没有中间支撑，支撑点在楼梯的底部和上部，主要靠楼梯本身旋转成型。这种楼梯的楼梯梁一般采用焊接矩形管，踏步板、立板均为10mm 钢板，要求满焊。楼梯梁的加工很困难，因为实际上是空间曲线，一般是先加工两个立板，立板按实际放样要求进行弯曲成型，在现场安装内侧板后，在现场组对另外三块板，并焊接牢固。踏步板和立板现场安装和焊接。板式旋转楼梯是整体受力模型，踏步立板和面板与楼梯梁刚接，实际计算时，可在模型中按折算成的截面参数考虑受力和传递荷载。这种楼梯在满布荷载时为最不利情况，按此计算满足即可，同时注意对节点的验算。 这两种旋转楼梯设计时都需要认真放样，特别是板式旋转楼梯，加工很困难，建议少用，如果中间有休息平台，建议增加钢柱，可明显改善受力模式和减少加工难度。 楼梯设计方法步骤 1．楼梯各部分尺寸的确定 根据楼梯间的开间、进深、层高，确定每层楼梯踏步的高和宽、梯段长度和宽度、以及平台宽度等。 (注意：双跑楼梯每层踏步级数最好取偶数，使两跑踏步数相等。) (1)根据建筑物的性质、楼梯的平面位置及楼梯间的尺寸确定楼梯的形式及适宜的坡度。 初步确定踏步宽b 和踏步高h(注意：b≮bmin，h≯hmax，bmin和hmax分别为各类建筑的最小踏步宽和最大踏步高。) b、h 的取值可参考表 2．1 和表 2．2。 表 2．1 一般楼梯踏步设计参考尺寸 名 称 踏步高/mm 踏步宽/mm 最大值 常用值 最小值 常用值 住宅 175 150～175 260 260～300 中小学校 150 120～150 260 260～300 办公楼 160 140～160 280 280～340 幼儿园 150 120～140 260 260～280 疗养院 150 30...
