旋转电机、泵的检修后校验及振动测定方法、限值以及振动仪的使用方法

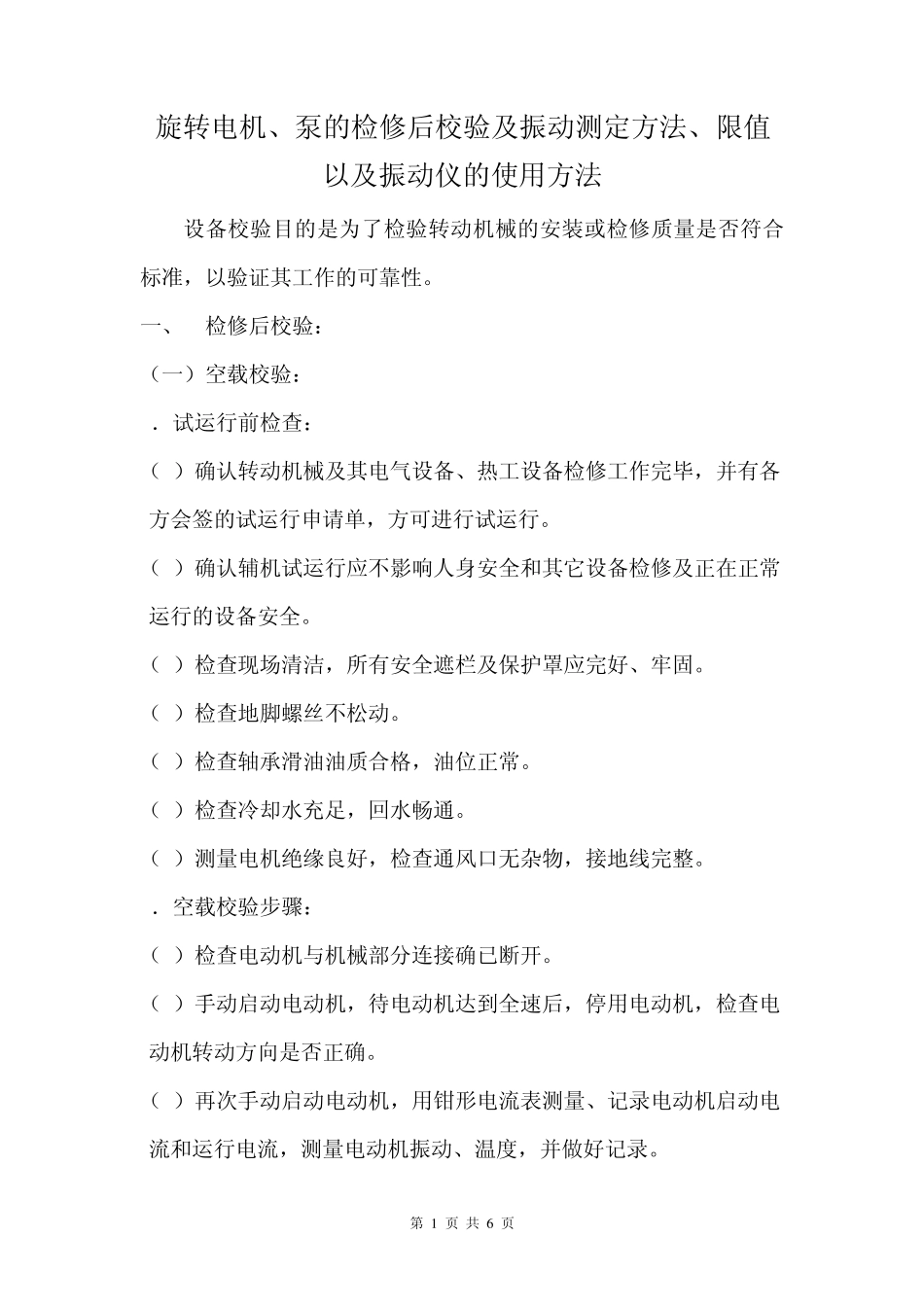

第 1 页 共 6 页 旋转电机、泵的检修后校验及振动测定方法、限值 以及振动仪的使用方法 设备校验目的是为了检验转动机械的安装或检修质量是否符合标准，以验证其工作的可靠性。 一、 检修后校验： （一）空载校验： 1．试运行前检查： （1）确认转动机械及其电气设备、热工设备检修工作完毕，并有各方会签的试运行申请单，方可进行试运行。 （2）确认辅机试运行应不影响人身安全和其它设备检修及正在正常运行的设备安全。 （3）检查现场清洁，所有安全遮栏及保护罩应完好、牢固。 （4）检查地脚螺丝不松动。 （5）检查轴承滑油油质合格，油位正常。 （6）检查冷却水充足，回水畅通。 （7）测量电机绝缘良好，检查通风口无杂物，接地线完整。 2．空载校验步骤： （1）检查电动机与机械部分连接确已断开。 （2）手动启动电动机，待电动机达到全速后，停用电动机，检查电动机转动方向是否正确。 （3）再次手动启动电动机，用钳形电流表测量、记录电动机启动电流和运行电流，测量电动机振动、温度，并做好记录。 第 2 页 共 6 页 （4）检查电动机内部有无烟火或绝缘的焦臭味，并无异常声音。 （5）空载试验中，如发现电动机电流、振动、温升异常，应立即停止试验，查明原因，待异常消除后方可继续试验。 （6）电机空载试验合格后，方可进行重载试验。 （二）重载校验： 1．转动机械重载校验的主要温度安全定值： （1）滚动轴承温度＜100℃。 （2）滑动轴承温度＜80℃。 （3）轴承内润滑油温度＜60℃。 2．转动机械重载校验的轴承振幅安全定值： （1）转速＜700 r／min 振动值不允许超过 0.16mm。 （2）转速 1000 r／min 振动值不允许超过 0.13mm。 （3）转速 1500 r／min 振动值不允许超过 0.10mm。 （4）转速 3000 r／min 振动值不允许超过 0.06mm。 3．转动机械重载校验电动机定子铁芯温度：绝缘等级 B级为＜75℃，F级为＜90℃。 4．鼠笼式电动机的启动次数规定： （1）冷态在正常情况下允许启动2次，每次间隔不得少于 5分钟，热态下可启动一次及根据启动间隔时间的规定再启动一次，只有在事故处理时可多启动一次。 （2）启动间隔时间的规定：（注：冷态是指电动机停用 4小时以上。） 1) 200 千瓦以下电动机不应小于 0.5小时 第 3 页 共 6 页 2) 200~500千瓦的电动机不应小于 1小时 3) 500千瓦以上电动机不应小于 2小时 5．电动机的试运行时间： 新安装的 6000V...
