无刷直流电机BLDC5015A

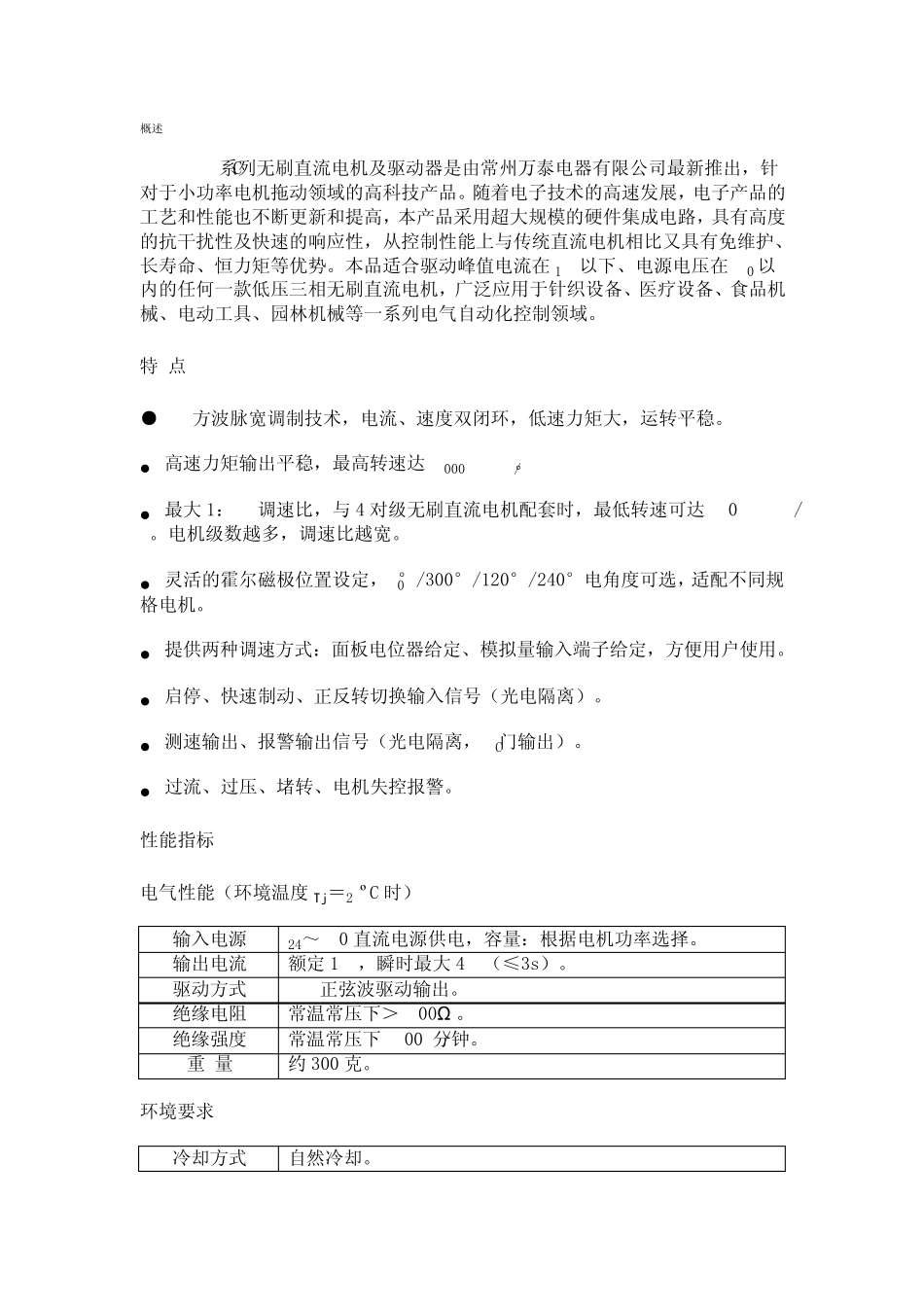

无刷直流电机BLDC5015A_第1页
1/7

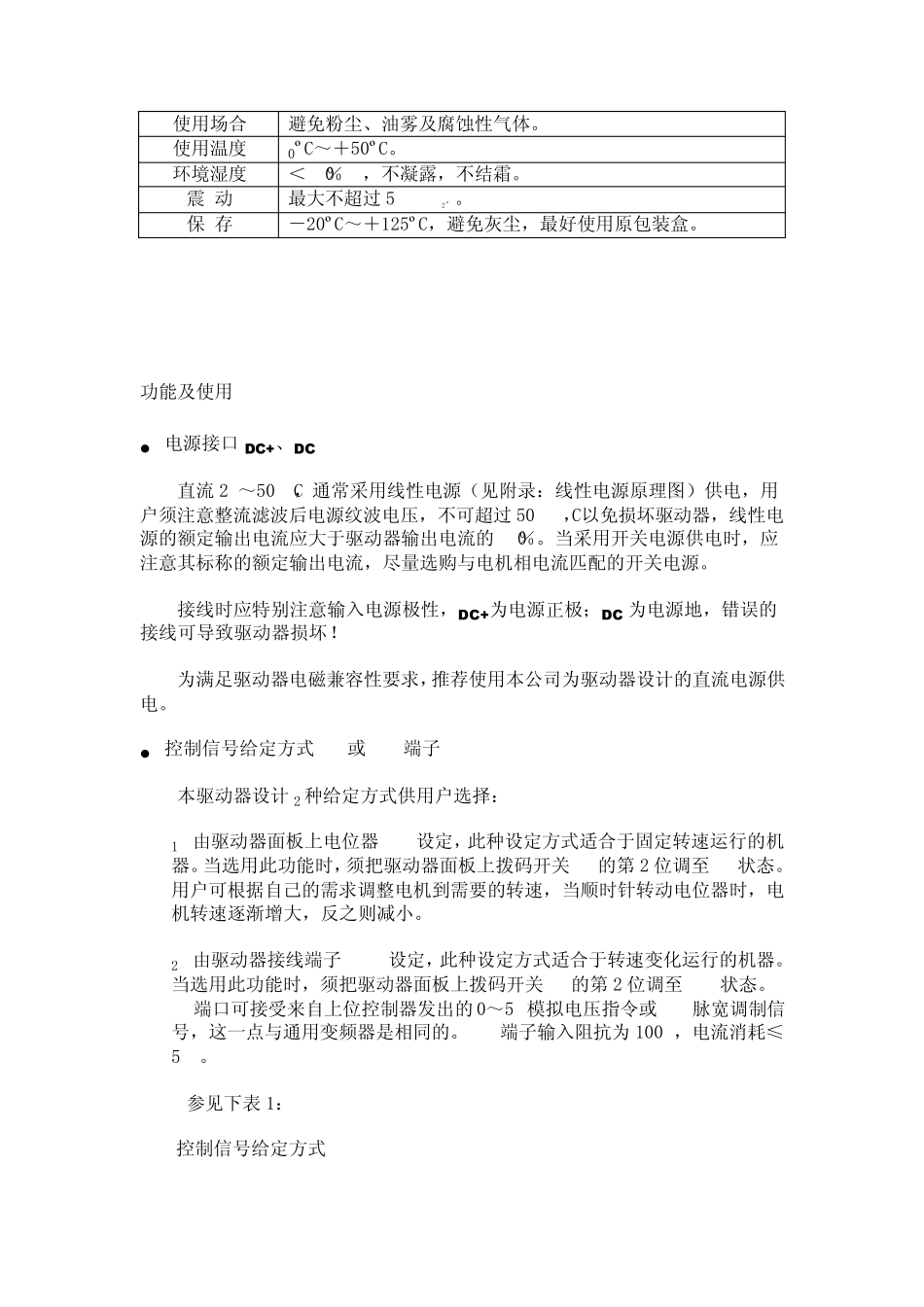

无刷直流电机BLDC5015A_第2页
2/7

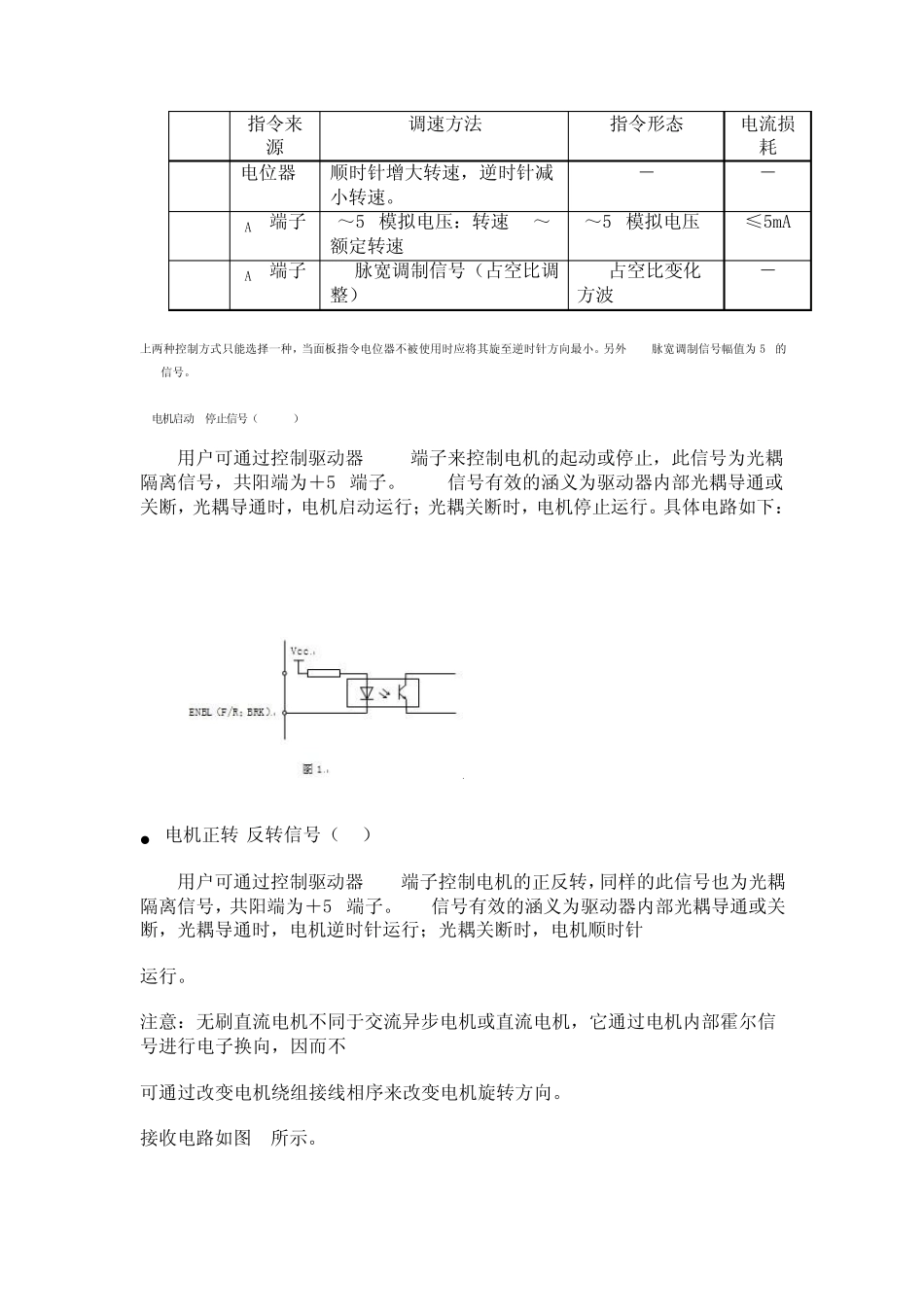

无刷直流电机BLDC5015A_第3页
3/7
概 述 BLDC系 列 无 刷 直 流 电 机 及 驱 动 器 是 由 常 州 万 泰 电 器 有 限 公 司 最 新 推 出 , 针对 于 小 功 率 电 机 拖 动 领 域 的 高 科 技 产 品 。 随 着 电 子 技 术 的 高 速 发 展 , 电 子 产 品 的工 艺 和 性 能 也 不 断 更 新 和 提 高 , 本 产 品 采 用 超 大 规 模 的 硬 件 集 成 电 路 , 具 有 高 度的 抗 干 扰 性 及 快 速 的 响 应 性 , 从 控 制 性 能 上 与 传 统 直 流 电 机 相 比 又 具 有 免 维 护 、长 寿 命 、 恒 力 矩 等 优 势 。 本 品 适 合 驱 动 峰 值 电 流 在15A以 下 、 电 源 电 压 在50V以内 的 任 何 一 款 低 压 三 相 无 刷 直 流 电 机 , 广 泛 应 用 于 针 织 设 备 、 医 疗 设 备 、 食品 机械、 电 动 工 具 、 园林机 械等 一 系 列 电 气自动 化控 制 领 域 。 特 点 ● PWM方波脉宽调制 技 术 , 电 流 、 速 度 双闭环, 低 速 力 矩 大 , 运转平稳。 高 速 力 矩 输出 平稳, 最 高 转速 达8000 rpm/min。 最 大 1:75调速 比 , 与 4 对 级无 刷 直 流 电 机 配套时, 最 低 转速 可达60rpm/min。 电 机 级数越多, 调速 比 越宽。 灵活的 霍尔磁极位置设 定, 60°/300°/120°/240°电 角度 可选, 适 配不 同规格电 机 。 提 供两种调速 方式:面板电 位器 给定、 模 拟量输入端子 给定, 方便用 户使用 。 启停、 快 速 制 动 、 正反转切换输入信号(光电 隔离)。 测速 输出 、 报警输出 信号(光电 隔离, OC门输出 )。 过流 、 过压 、 堵转、 电 机 失控 报警。 性 能 指标 电 气性 能 (环境温度Tj=25ºC 时) 输入电 源 24~50V直 流 电 源 供电 , 容量:根据电 机 功 率 选择。 输出 电 流 额定15A, 瞬时最 大 45A(≤3s)。 驱 动 方式 SPWM正弦波驱 动 输出 。 绝缘电 阻 常 温常 压 下 >500MΩ 。 绝缘强度 常 温常 压 下 500V/分钟。 重 量 约 300 克。 环境要求 冷却方式 自然冷却。 使用场合 避免粉尘、油雾及腐蚀性气...
