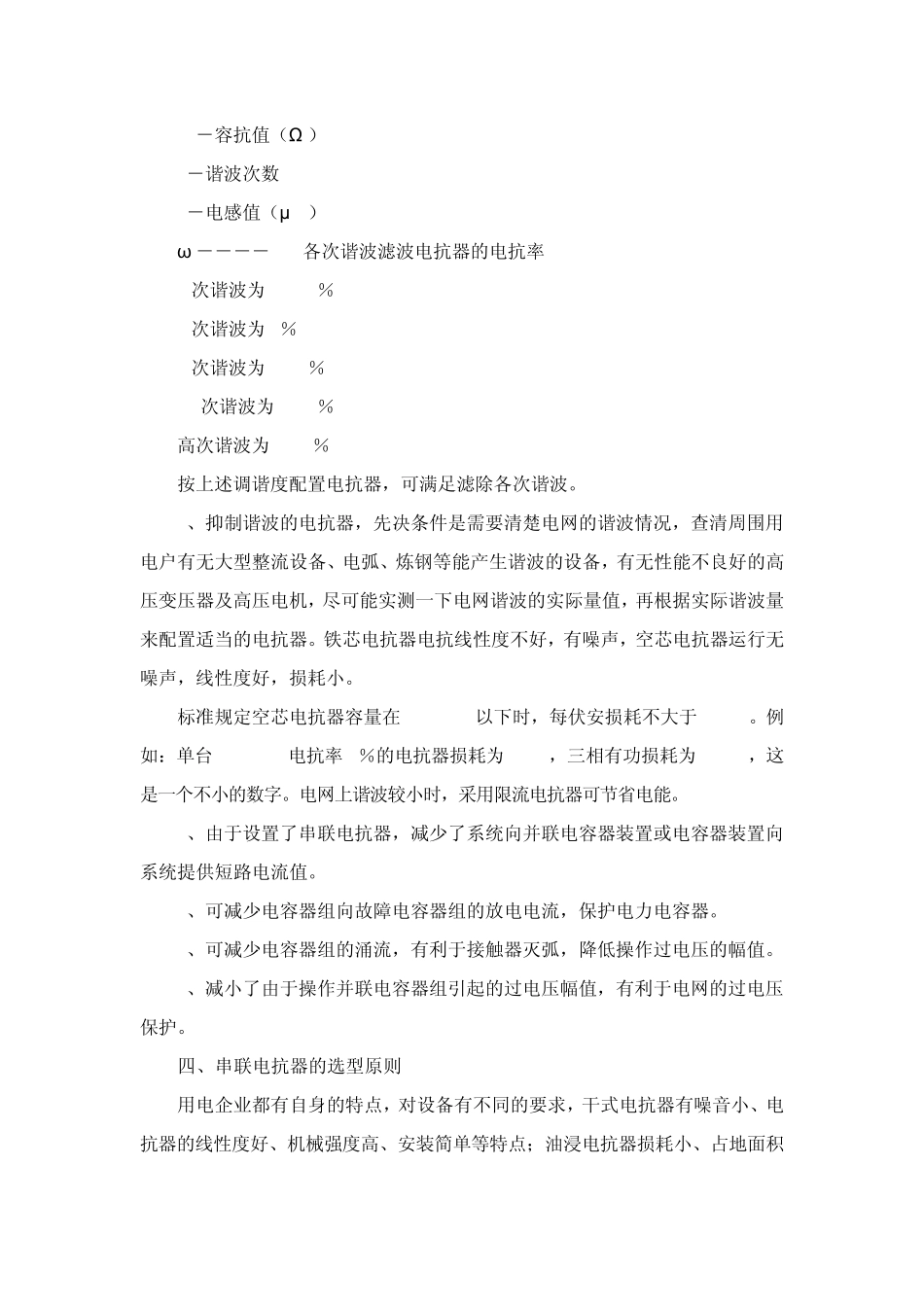

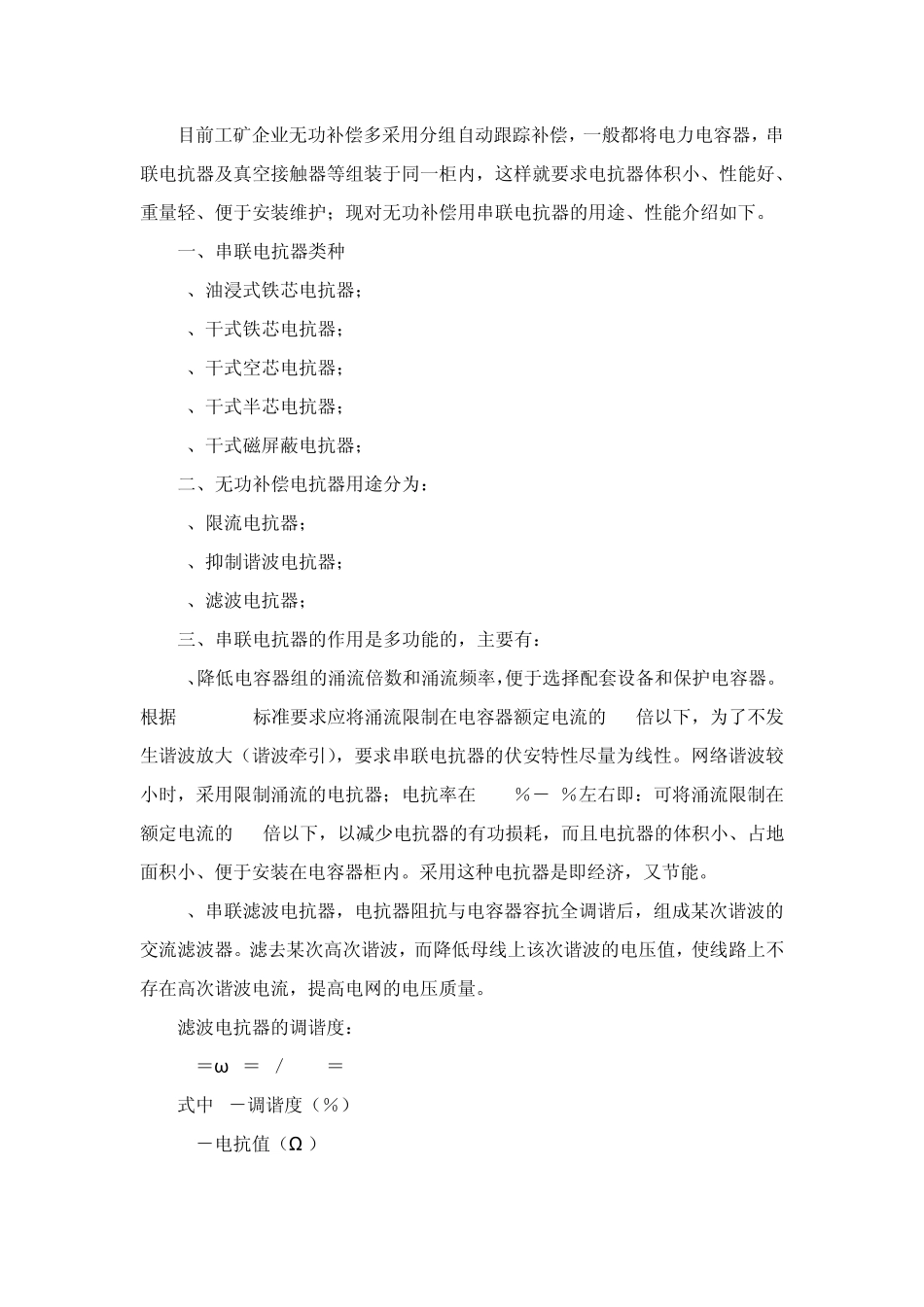

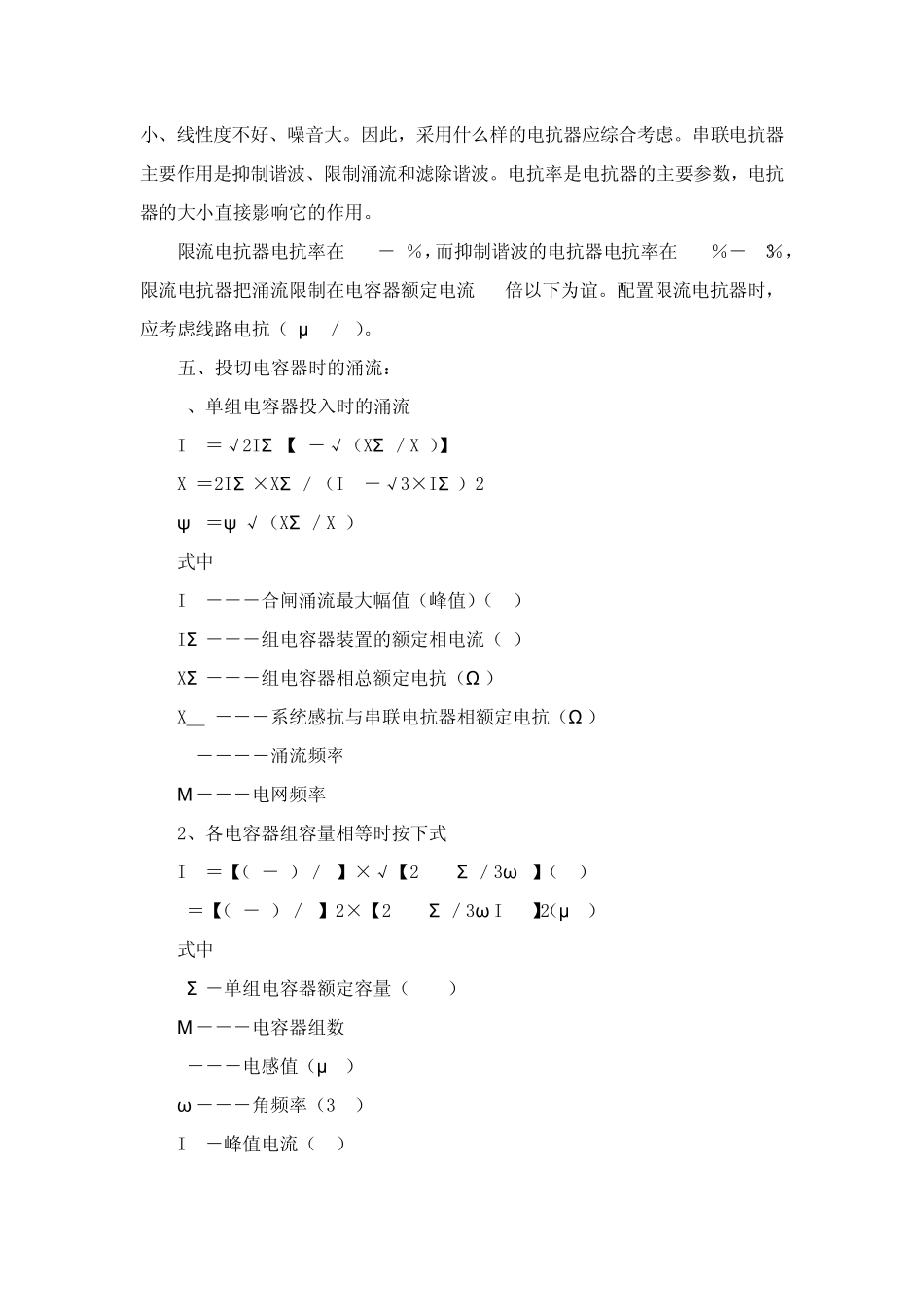

目前工矿企业无功补偿多采用分组自动跟踪补偿，一般都将电力电容器，串联电抗器及真空接触器等组装于同一柜内，这样就要求电抗器体积小、性能好、重量轻、便于安装维护；现对无功补偿用串联电抗器的用途、性能介绍如下。 一、串联电抗器类种 1、油浸式铁芯电抗器； 2、干式铁芯电抗器； 3、干式空芯电抗器； 4、干式半芯电抗器； 5、干式磁屏蔽电抗器； 二、无功补偿电抗器用途分为： 1、限流电抗器； 2、抑制谐波电抗器； 3、滤波电抗器； 三、串联电抗器的作用是多功能的，主要有： 1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。根据 GB50227标准要求应将涌流限制在电容器额定电流的 10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。网络谐波较小时，采用限制涌流的电抗器；电抗率在 0.1％－1％左右即：可将涌流限制在额定电流的 10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。采用这种电抗器是即经济，又节能。 2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。 滤波电抗器的调谐度： XL＝ω L＝1／N2XC＝AXC 式中 A－调谐度（％） XL－电抗值（Ω ） XC－容抗值（Ω ） N－谐波次数 L－电感值（μ H） ω －－－－314各次谐波滤波电抗器的电抗率 3次谐波为11.12％ 5次谐波为4％ 7次谐波为2.04％ 11次谐波为0.83％ 高次谐波为0.53％ 按上述调谐度配置电抗器，可满足滤除各次谐波。 3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。 标准规定空芯电抗器容量在 100KVAR以下时，每伏安损耗不大于 0.03W。例如：单台 12000VA电抗率6％的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。电网上谐波较小时，采用限流电抗器可节省电能。 4、由于设置了串联电抗器，减少了系统向并联电容器装置或电容器装置向系统提供短路电流值。 5、可减少电容器组向故障电容器组的放电电流...
