无功补偿电容器产品特点

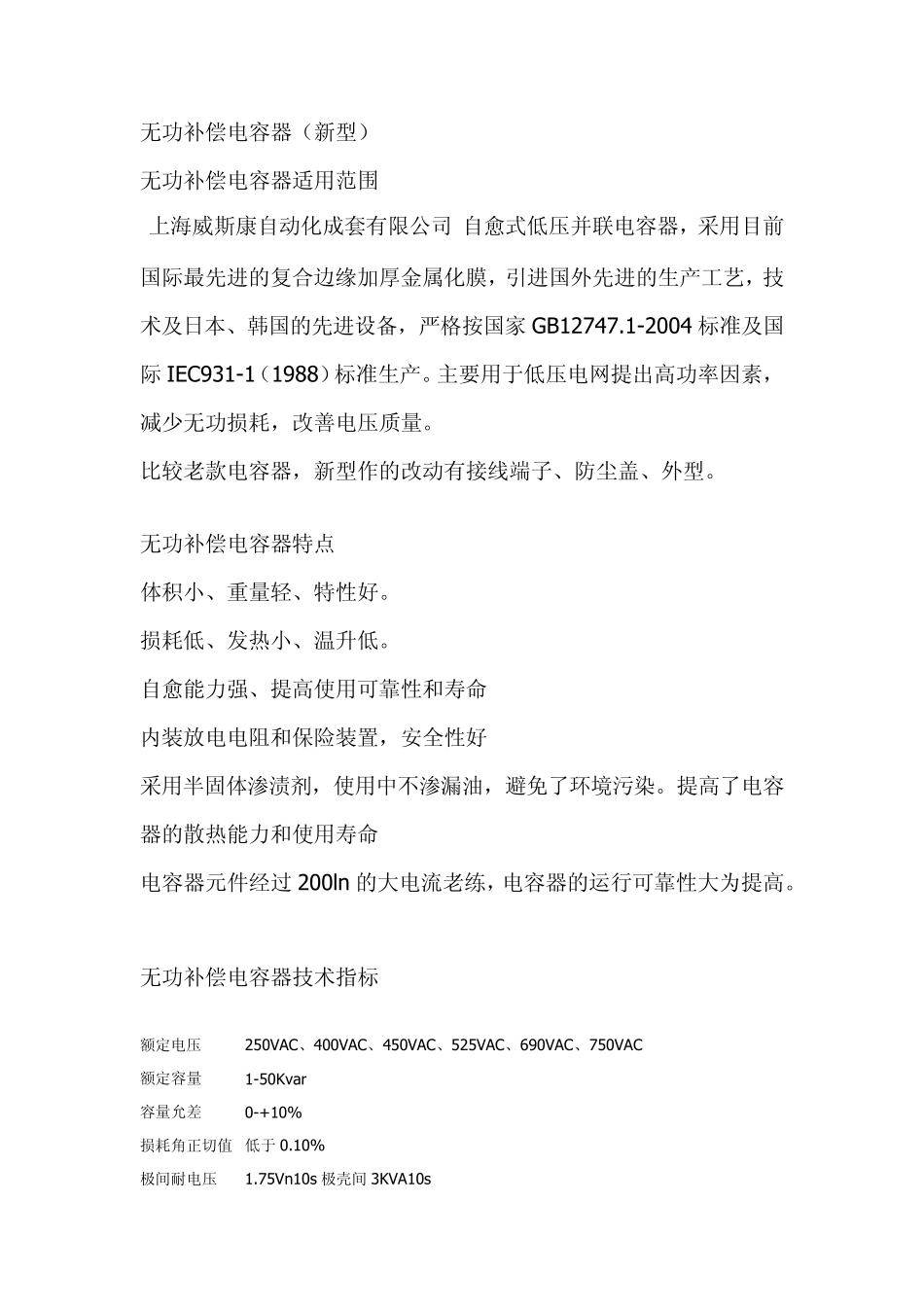

无功补偿电容器产品特点_第1页
1/9

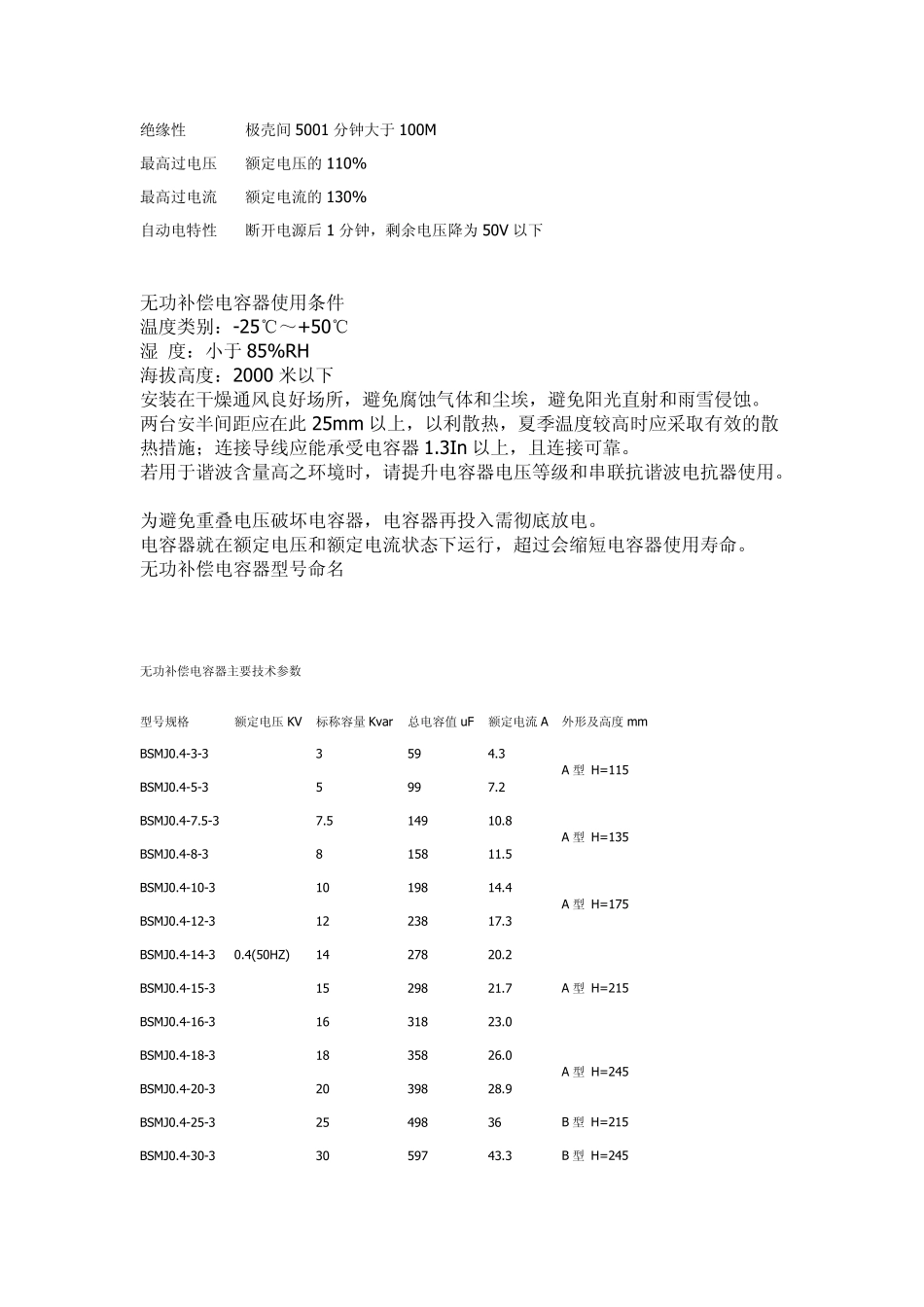

无功补偿电容器产品特点_第2页
2/9

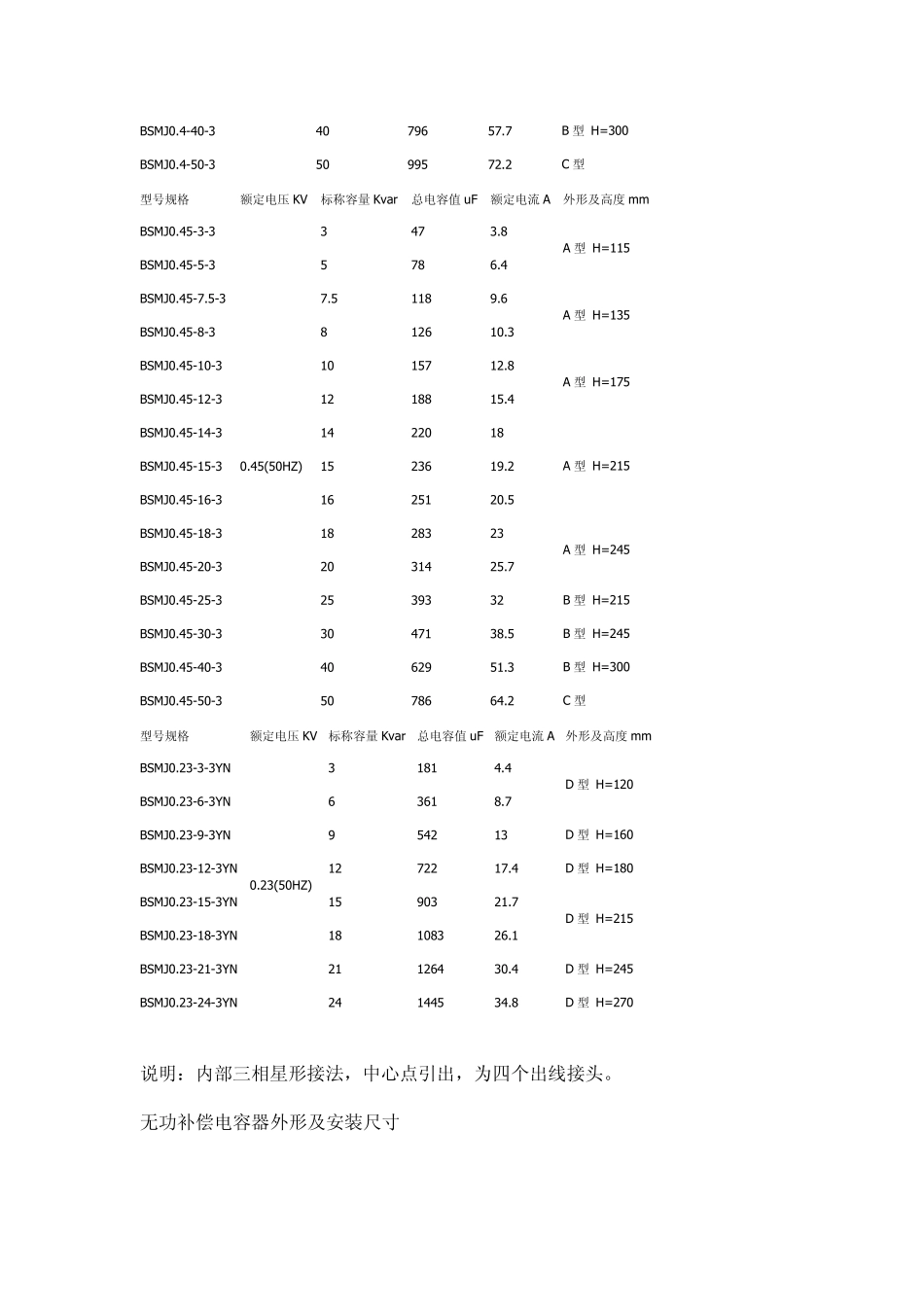

无功补偿电容器产品特点_第3页
3/9
无功补偿电容器(新型) 无功补偿电容器适用范围 “上海威斯康自动化成套有限公司”自愈式低压并联电容器,采用目前国际最先进的复合边缘加厚金属化膜,引进国外先进的生产工艺,技术及日本、韩国的先进设备,严格按国家 GB12747.1-2004 标准及国际IEC931-1(1988)标准生产。主要用于低压电网提出高功率因素,减少无功损耗,改善电压质量。 比较老款电容器,新型作的改动有接线端子、防尘盖、外型。 无功补偿电容器特点 体积小、重量轻、特性好。 损耗低、发热小、温升低。 自愈能力强、提高使用可靠性和寿命 内装放电电阻和保险装置,安全性好 采用半固体渗渍剂,使用中不渗漏油,避免了环境污染。提高了电容器的散热能力和使用寿命 电容器元件经过 200ln 的大电流老练,电容器的运行可靠性大为提高。 无功补偿电容器技术指标 额定电压 250VAC、400VAC、450VAC、525VAC、690VAC、750VAC 额定容量 1-50Kvar 容量允差 0-+10% 损耗角正切值 低于 0.10% 极间耐电压 1.75Vn10s 极壳间 3KVA10s 绝缘性 极壳间5001 分钟大于100MΩ 最高过电压 额定电压的110% 最高过电流 额定电流的130% 自动电特性 断开电源后1 分钟,剩余电压降为50V 以下 无功补偿电容器使用条件 温度类别:-25℃~+50℃ 湿 度:小于85%RH 海拔高度:2000 米以下 安装在干燥通风良好场所,避免腐蚀气体和尘埃,避免阳光直射和雨雪侵蚀。 两台安半间距应在此 25mm 以上,以利散热,夏季温度较高时应采取有效的散热措施;连接导线应能承受电容器1.3In 以上,且连接可靠。 若用于谐波含量高之环境时,请提升电容器电压等级和串联抗谐波电抗器使用。 为避免重叠电压破坏电容器,电容器再投入需彻底放电。 电容器就在额定电压和额定电流状态下运行,超过会缩短电容器使用寿命。 无功补偿电容器型号命名 无功补偿电容器主要技术参数 型号规格 额定电压KV 标称容量 Kvar 总电容值 uF 额定电流A 外形及高度mm BSMJ0.4-3-3 0.4(50HZ) 3 59 4.3 A 型 H=115 BSMJ0.4-5-3 5 99 7.2 BSMJ0.4-7.5-3 7.5 149 10.8 A 型 H=135 BSMJ0.4-8-3 8 158 11.5 BSMJ0.4-10-3 10 198 14.4 A 型 H=175 BSMJ0.4-12-3 12 238 17.3 BSMJ0.4-14-3 14 278 20.2 A 型 H=215 BSMJ0.4-15-3 15 298 21.7 BSMJ0.4-16-3 16 318 23.0 BSMJ0.4-18-3 18 358 26.0 A 型 H=245 BSMJ0.4-20-3 20 398 ...
