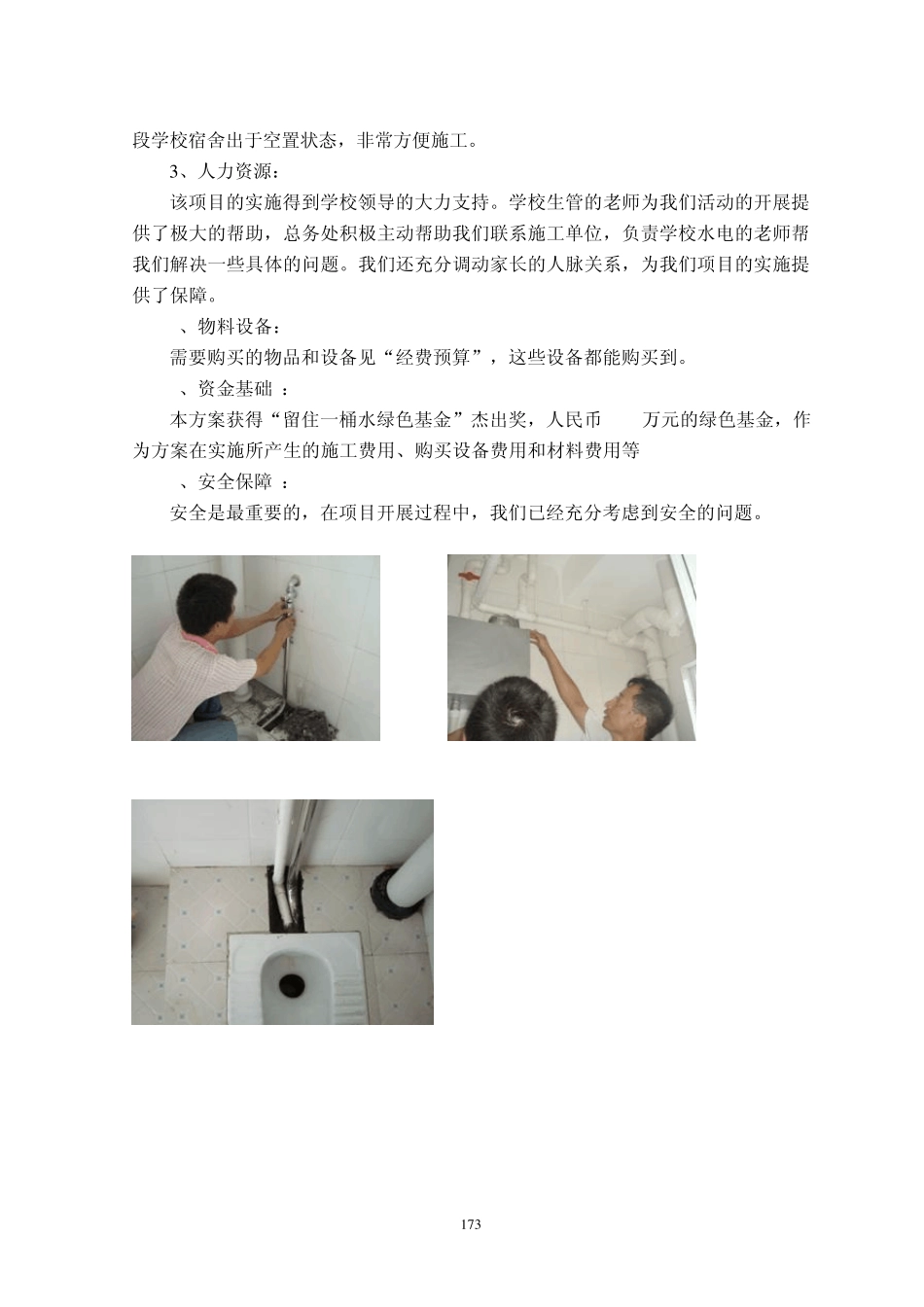

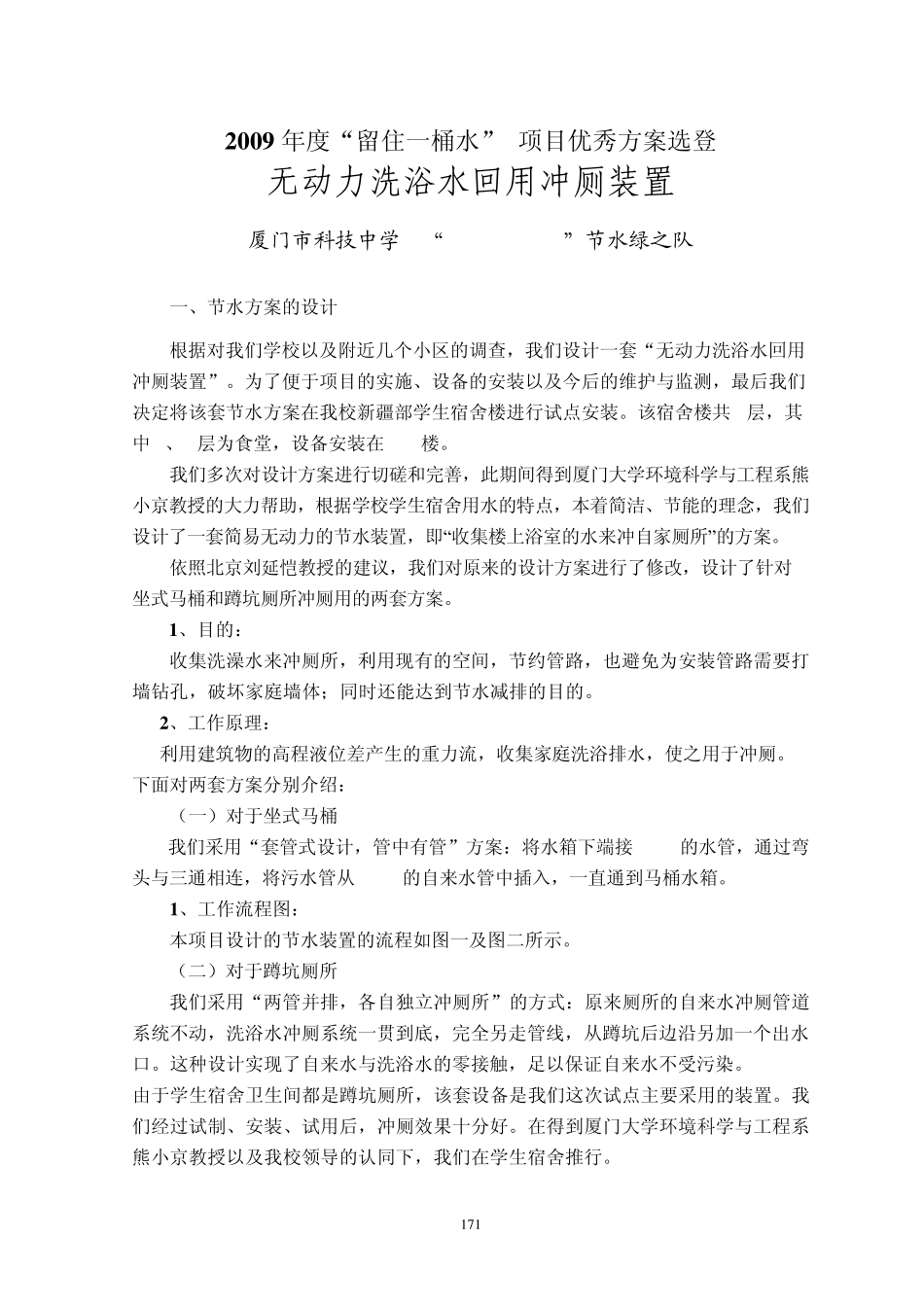

1 7 1 2 0 0 9 年度“留住一桶水” 项目优秀方案选登 无动力洗浴水回用冲厕装置 厦门市科技中学 “Water Slide”节水绿之队 一、节水方案的设计 根据对我们学校以及附近几个小区的调查，我们设计一套“无动力洗浴水回用冲厕装置”。为了便于项目的实施、设备的安装以及今后的维护与监测，最后我们决定将该套节水方案在我校新疆部学生宿舍楼进行试点安装。该宿舍楼共6层，其中 1、2层为食堂，设备安装在 3-5楼。 我们多次对设计方案进行切磋和完善，此期间得到厦门大学环境科学与工程系熊小京教授的大力帮助，根据学校学生宿舍用水的特点，本着简洁、节能的理念，我们设计了一套简易无动力的节水装置，即“收集楼上浴室的水来冲自家厕所”的方案。 依照北京刘延恺教授的建议，我们对原来的设计方案进行了修改，设计了针对坐式马桶和蹲坑厕所冲厕用的两套方案。 1 、目的： 收集洗澡水来冲厕所，利用现有的空间，节约管路，也避免为安装管路需要打墙钻孔，破坏家庭墙体；同时还能达到节水减排的目的。 2 、工作原理： 利用建筑物的高程液位差产生的重力流，收集家庭洗浴排水，使之用于冲厕。 下面对两套方案分别介绍： （一）对于坐式马桶 我们采用“套管式设计，管中有管”方案：将水箱下端接 25mm的水管，通过弯头与三通相连，将污水管从 35mm的自来水管中插入，一直通到马桶水箱。 1 、工作流程图： 本项目设计的节水装置的流程如图一及图二所示。 （二）对于蹲坑厕所 我们采用“两管并排，各自独立冲厕所”的方式：原来厕所的自来水冲厕管道系统不动，洗浴水冲厕系统一贯到底，完全另走管线，从蹲坑后边沿另加一个出水口。这种设计实现了自来水与洗浴水的零接触，足以保证自来水不受污染。 由于学生宿舍卫生间都是蹲坑厕所，该套设备是我们这次试点主要采用的装置。我们经过试制、安装、试用后，冲厕效果十分好。在得到厦门大学环境科学与工程系熊小京教授以及我校领导的认同下，我们在学生宿舍推行。 172 图一 - 二、水箱清洁及杂物的去除问题 1 、水箱上盖加开一个 110m m 的清洗口，平时盖口旋紧，水箱密闭，不会有异味排出。需要清洗水箱时，只要将清洗口旋盖打开即可。定期对水箱清洗，避免异物留在水箱中堵塞出口，可以保持水箱干净。 2、水箱上方安装一个开关，如果主人外出或者需要对水箱进行清洁时，可将阀门关上，水箱里不留污水。 三、可行性分析： 1、知识水平： 该方案原理简单、...
