无损检测技术

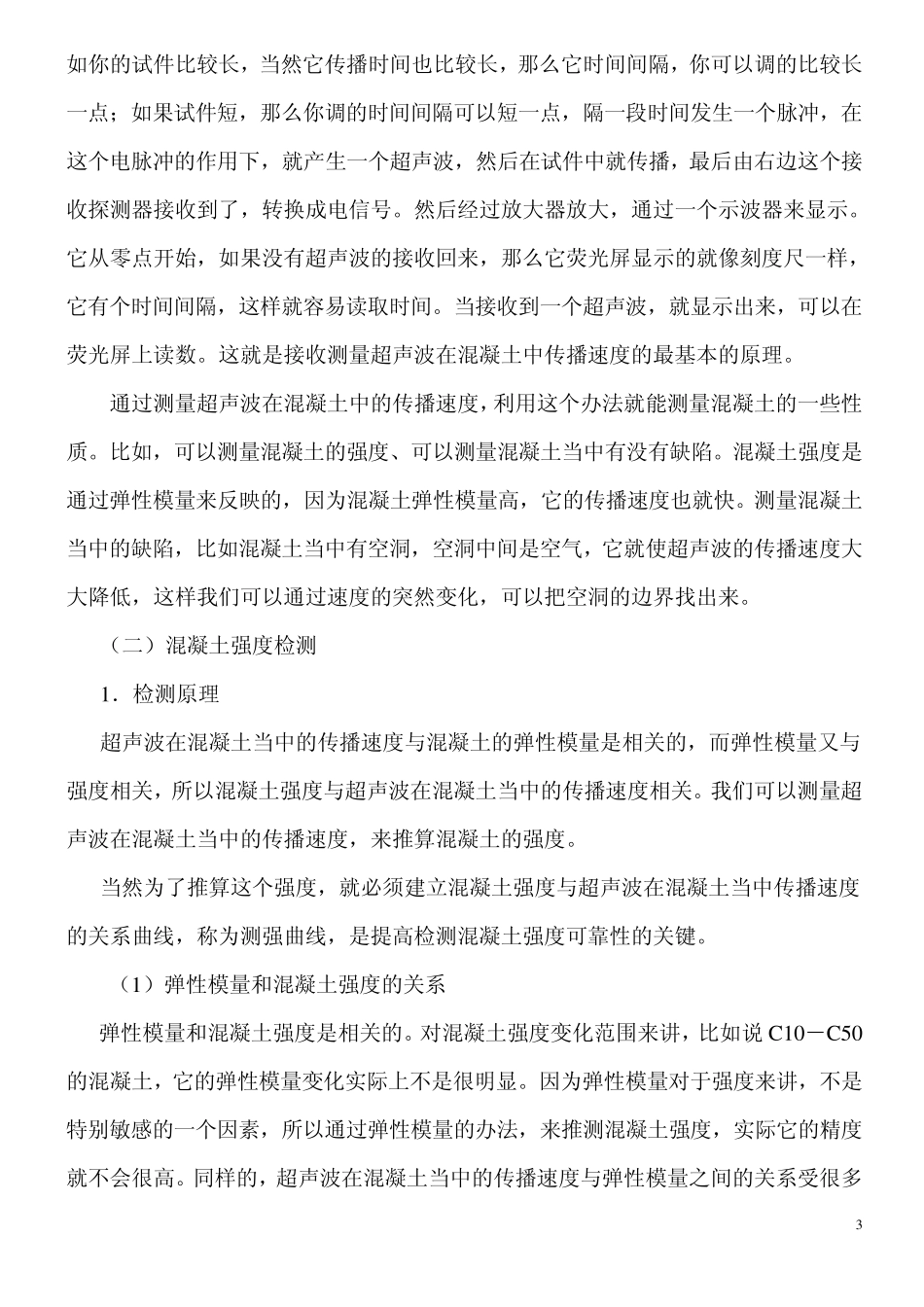

1 无损检测技术 无损检测技术主要用于生产检验性实验，而且是个辅助手段。在生产检验性实验当中，主要还是靠预留试块来检测混凝土的强度，由监理员直接检测钢筋的配置等等。但是在有些情况下，也需要做一些检测，那么就是这一章主要介绍的内容。 本章包括以下几方面的内容： 1 ．混凝土强度的无损及局部破损检测技术； 2 ．混凝土内部缺陷检测技术； 3 ．砌体强度的无损及局部破损检测技术。 这一讲我们介绍其中的部分内容。 一、超声波检测技术 （一）超声波检测基本原理 因为用超声波检测，实际上，主要是测量超声波在混凝土当中的传播速度。 所谓超声波，实际上是一种声波，不过它的频率比声波高，人的耳朵听不见，把这种声波就叫超声波。它在各种介质中都能够传播，当然介质不同，它的传播速度也不同。超声波的检测技术，就是基于测量超声波在混凝土当中的传播速度。所以它的关键就是，怎么样用仪器来测量超声波在混凝土中的传播速度。至于仪器内部的一些构造，不做更多要求，重点是掌握它最基本的原理。 2 教材图4 —1 。下面看这张图，比如说这个是试件，我们就要测量超声波在这试件中传播的速度，那当然要测量传播速度，首先要测量一下试件的长度，然后再量取一下超声波从进入这个试件，到从试件出来所经过的时间，当然就可以算出它的速度，左边这个叫发射探测器，它在这可以发出超声波，右面这个叫接收探测器，它可以接收超声波，左边这个是把一个电信号转换成超声波信号，它用的原理也是压电晶体。 和上一节介绍的压电晶体加速度计的原理类似，不过它的作用刚好相反。上面的压电晶体加速度计是通过振动产生电，这里是通过电产生机械振动，就是通过给它一个电的脉冲信号，那么它就可以产生机械振动，这个机械振动实际上就产生超声波了，经过试件的传播，在右边接收探测器里，它把振动再转换成电信号，这就和类似于加速度计一样。整个仪器的构成就是这样，它有一个信号发生器，这个信号发生器，就是隔一定时间发出一个电脉冲，它这个时间间隔，取决于你试件的长度，就是说，假 3 如你的试件比较长，当然它传播时间也比较长，那么它时间间隔，你可以调的比较长一点；如果试件短，那么你调的时间间隔可以短一点，隔一段时间发生一个脉冲，在这个电脉冲的作用下，就产生一个超声波，然后在试件中就传播，最后由右边这个接收探测器接收到了，转换成电信号。然后经过放大器放大，通过一个示波器来显示。它从零点开始，如果...
