无机结合料规程

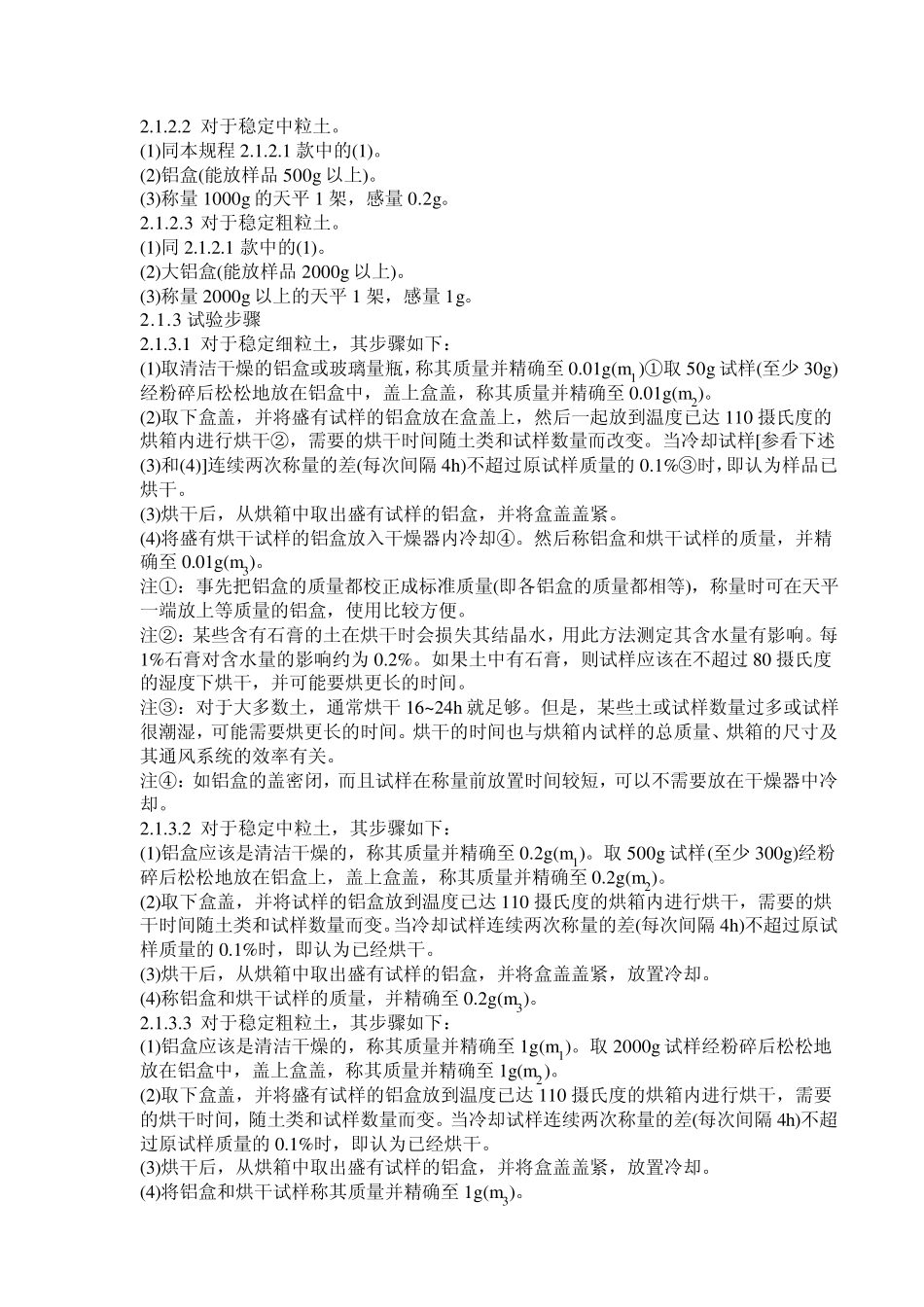

无机结合料规程(JT J057-94) 第 1 章 总则 1.0.1 为给公路路面基层设计和施工所用种类无机结合料稳定土的质量指标和参数统一试验方法，特制定本规程。 1.0.2 本规程适用于水泥稳定土、石灰稳定土、水泥石灰综合稳定土、石灰粉煤灰稳定土、水泥粉煤灰稳定土和水泥石灰粉煤灰稳定土等无机结合料稳定材料以及石灰的化学分析。 1.0.3 应根据试验目的采用下列不同和取样方法。 可用下列方法之一将整个样品缩小到每个试验所需要的合适质量。 (1)四分法 需要时应加清水使主样品变湿。充分拌和主样品：在一块清洁、平整、坚硬的面上将料堆成一个圆锥体，用铲翻动此锥体并形成一个新锥体，这样重复进行三次，在形成每一个锥体堆时，铲中的料要放在锥顶，使滑动边部的那部分料尽可能分布均匀，使锥体的中心不移动。 将平头铲反复交错垂直插入最后一个锥体的顶部，使锥体顶变平，每次插入后提起铲时不要带有材料。沿两个垂直的直径，将已变成平顶的锥体料堆分成四部分，尽可能使这四部分料的质量相同。 将对角的一对料(如一、三象限为一对，二、四象限为另一对)铲到一边，将剩余的一对料铲到一块。重复上述拌和以及缩小的过程，直至达到要求的样品质量。 (2)用分料器法 如果储料中含有粒径5mm 以下的细料，材料应该是表面干燥的。将材料充分拌和后通过分料器，保留一部分，将另一部分再次通过分料器。这样重复进行，直至将原样品缩小到需要的质量。 1.0.4 本试验规程所涉及各类无机结合料稳定土的名称、定义应符合《公路路面基层施工技术规范》(JTJ034-93)的规定。 第 2 章 无机结合料稳定土的含水量试验方法 2.1 烘干法(T0801-94) 2.1.1 目的和适用范围 本法是测定无机结合料稳定土含水量的标准方法。在 105~110 摄氏度的条件下烘干到恒重的稳定土称为干稳定土，湿稳定土和干稳定土的质量之差与干稳定土的质量之比的百分率稳称为稳定土的含水量。 2.1.2 仪器设备 2.1.2.1 对于稳定细粒土。 (1)能够维持105~110 摄氏度的自动控制的烘箱。 (2)铝盒(大致的尺寸是直径50mm，高25~30mm)或带有毛玻璃盖的玻璃量瓶。 (3)称量 100g 以上的天平 1 架，感量 0.01g。 (4)干燥器(直径200~250mm)1 个以上，并用硅胶做干燥剂①。 注①：用指示硅胶作干燥剂，而不用氯化钙。因为许多粘土烘干后能人氯化钙中吸收部分。 2.1.2.2 对于稳定中粒土。 (1)同本规程2.1.2.1 款中的(1)。 (2)铝盒(能放样品500g 以上)。 (3)称...
