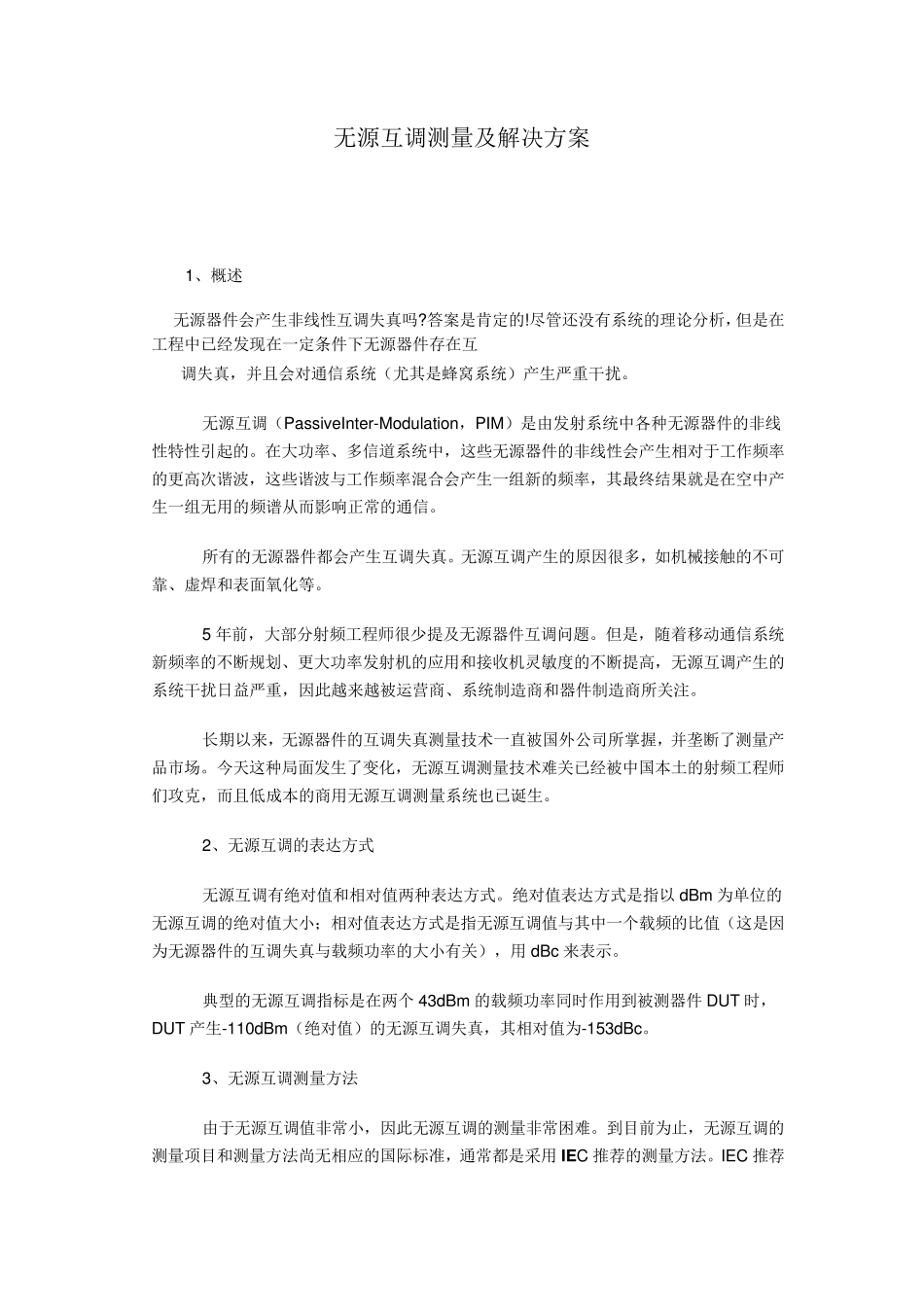

无源互调测量及解决方案 1、概述 调失真,并且会对通信系统(尤其是蜂窝系统)产生严重干扰。 无源互调(PassiveInter-Modulation,PIM)是由发射系统中各种无源器件的非线性特性引起的。在大功率、多信道系统中,这些无源器件的非线性会产生相对于工作频率的更高次谐波,这些谐波与工作频率混合会产生一组新的频率,其最终结果就是在空中产生一组无用的频谱从而影响正常的通信。 所有的无源器件都会产生互调失真。无源互调产生的原因很多,如机械接触的不可靠、虚焊和表面氧化等。 5 年前,大部分射频工程师很少提及无源器件互调问题。但是,随着移动通信系统新频率的不断规划、更大功率发射机的应用和接收机灵敏度的不断提高,无源互调产生的系统干扰日益严重,因此越来越被运营商、系统制造商和器件制造商所关注。 长期以来,无源器件的互调失真测量技术一直被国外公司所掌握,并垄断了测量产品市场。今天这种局面发生了变化,无源互调测量技术难关已经被中国本土的射频工程师们攻克,而且低成本的商用无源互调测量系统也已诞生。 2、无源互调的表达方式 无源互调有绝对值和相对值两种表达方式。绝对值表达方式是指以 dBm 为单位的无源互调的绝对值大小;相对值表达方式是指无源互调值与其中一个载频的比值(这是因为无源器件的互调失真与载频功率的大小有关),用 dBc 来表示。 典型的无源互调指标是在两个 43dBm 的载频功率同时作用到被测器件 DUT 时,DUT 产生-110dBm(绝对值)的无源互调失真,其相对值为-153dBc。 3、无源互调测量方法 由于无源互调值非常小,因此无源互调的测量非常困难。到目前为止,无源互调的测量项目和测量方法尚无相应的国际标准,通常都是采用 IEC 推荐的测量方法。IEC 推荐 无源器件会产生非线性互调失真吗?答案是肯定的!尽管还没有系统的理论分析,但是在工程中已经发现在一定条件下无源器件存在互 的正向和反射互调产物的测量方法分别如图1 和2 所示。 图1 正向互调测量示意 图2 反射互调测量示意 图1 表示一个两端口或多端口器件在两个大功率信号的同时作用下所产生的互调产物。绝大部分的无源器件,如双工器、滤波器、定向耦合器等都可以采用这种方法测量。图2 表示一个单端口器件在两个大功率信号的同时作用下所产生的反射互调产物。天线和负载可以采用这种方法测量。 4 、无源互调测量面临的新挑战 随着通信技术的不断发展,新的系统干扰问题不断出现,给测量工作者...
