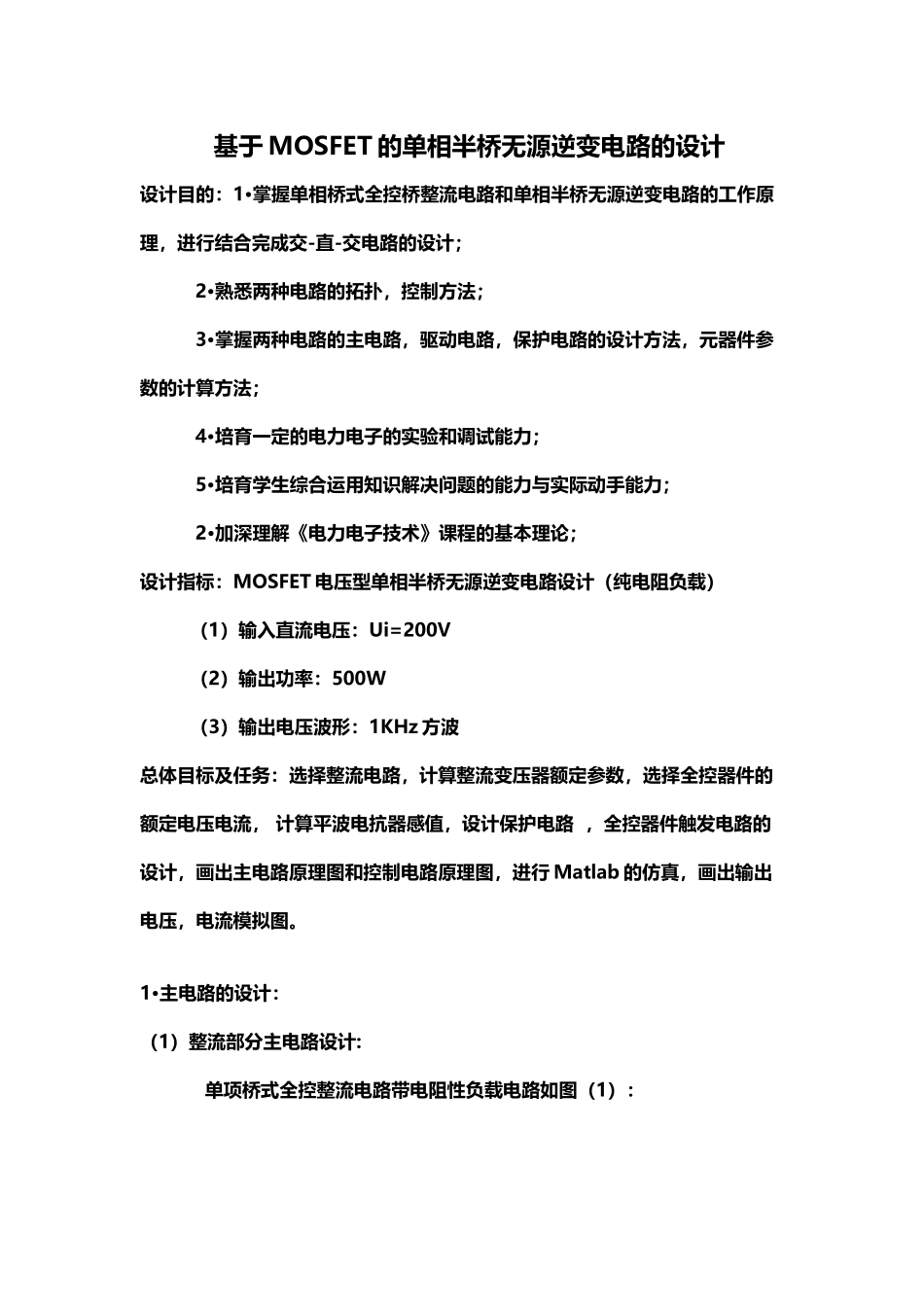

单相半桥无源逆变电路的设计(21 页)Good is good, but better carries it.精益求精，善益求善。 基于 MOSFET 的单相半桥无源逆变电路的设计设计目的：1·掌握单相桥式全控桥整流电路和单相半桥无源逆变电路的工作原 理，进行结合完成交-直-交电路的设计； 2·熟悉两种电路的拓扑，控制方法； 3·掌握两种电路的主电路，驱动电路，保护电路的设计方法，元器件参数的计算方法； 4·培育一定的电力电子的实验和调试能力； 5·培育学生综合运用知识解决问题的能力与实际动手能力； 2·加深理解《电力电子技术》课程的基本理论；设计指标：MOSFET 电压型单相半桥无源逆变电路设计（纯电阻负载） （1）输入直流电压：Ui=200V （2）输出功率：500W （3）输出电压波形：1KHz 方波总体目标及任务：选择整流电路，计算整流变压器额定参数，选择全控器件的额定电压电流， 计算平波电抗器感值，设计保护电路 ，全控器件触发电路的设计，画出主电路原理图和控制电路原理图，进行 Matlab 的仿真，画出输出电压，电流模拟图。 1·主电路的设计：（1）整流部分主电路设计: 单项桥式全控整流电路带电阻性负载电路如图（1）：图（1）在单项桥式全控整流电路中，晶闸管 VT1和 VT4组成一对桥臂，VT2和VT3 组成另一对桥臂。在 u2正半周（即 a 点电位高于 b 点电位），若 4 个晶闸管均不导通，负载电流 id为零，ud也为零，VT1、VT4串联承受电压 u2，设VT1和 VT4的漏电阻相等，则各承受 u2 的一半。若在触发角 α 处给 VT1 和VT4加触发脉冲，VT1、VT4即导通，电流从 a 端经 VT1、R、VT4流回电源 b端。当 u2为零时，流经晶闸管的电流也降到零，VT1和 VT4关断。在 u2 负半周，仍在触发延迟角 α 处触发 VT2和 VT3（VT2和 VT3的 α=0处为 ωt=π），VT2和 VT3导通，电流从电源的 b 端流出，经 VT3、R、VT2流回电源 a 端。到 u2 过零时，电流又降为零，VT2和 VT3关断。此后又是 VT1和 VT4 导通，如此循环的工作下去，整流电压 ud 和晶闸管 VT1、VT4两端的电压波形如下图（2）所示。晶闸管承受的最大正向电压和反向电压分别为U2和U2。 工作原理 第 1 阶段（0~ωt1）：这阶段 u2 在正半周期，a 点电位高于 b 点电位晶闸管 VT1和 VT2方向串联后于 u2连接，VT1承受正向电压为 u2/2，VT2承受 u2/2的反向电压；同样 VT3和 VT4反向串联后与 u2连接，VT3承受 u2/2 的正向电压，VT4承...
