无砟轨道底座板施工工艺工法

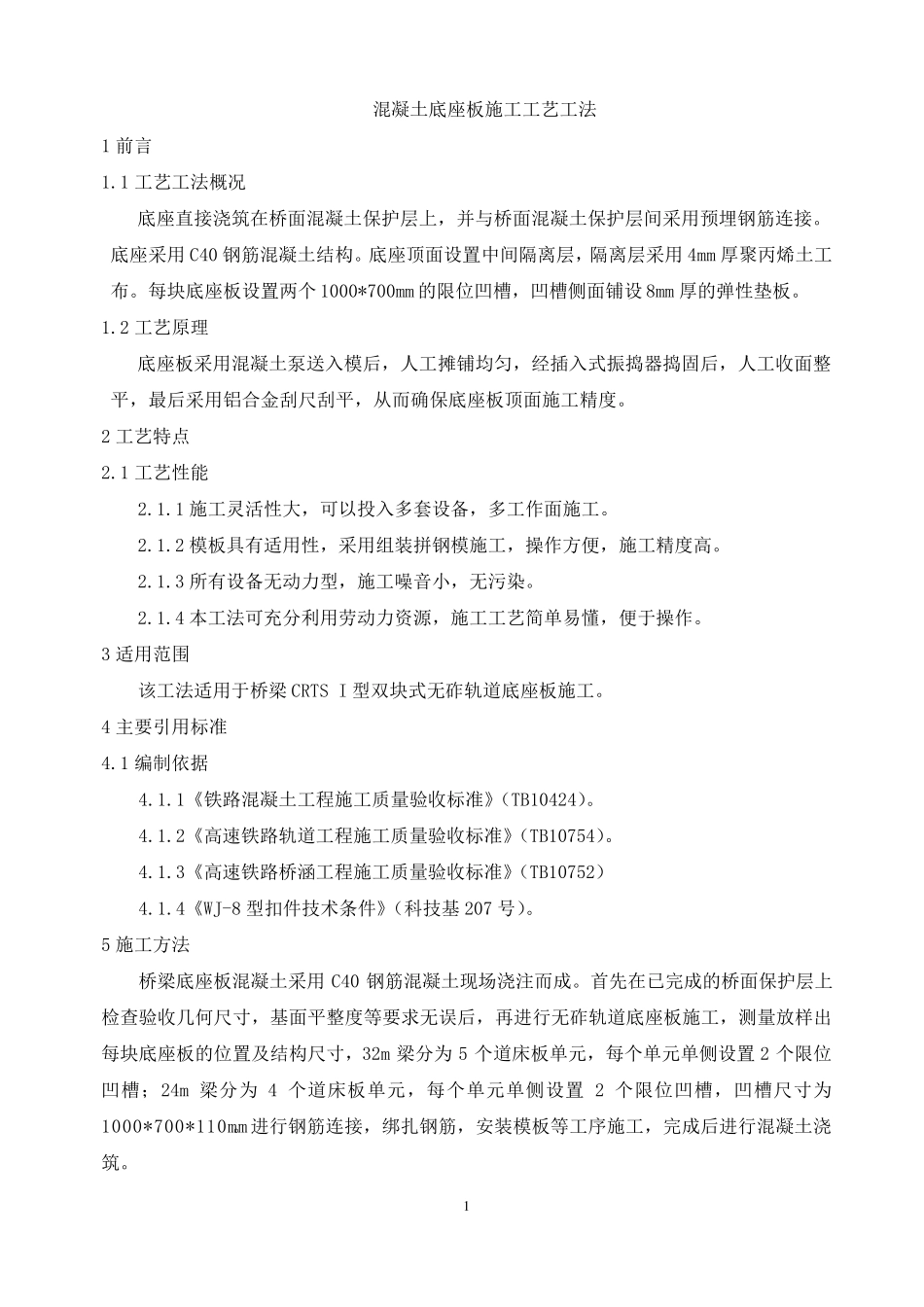

无砟轨道底座板施工工艺工法_第1页
1/13

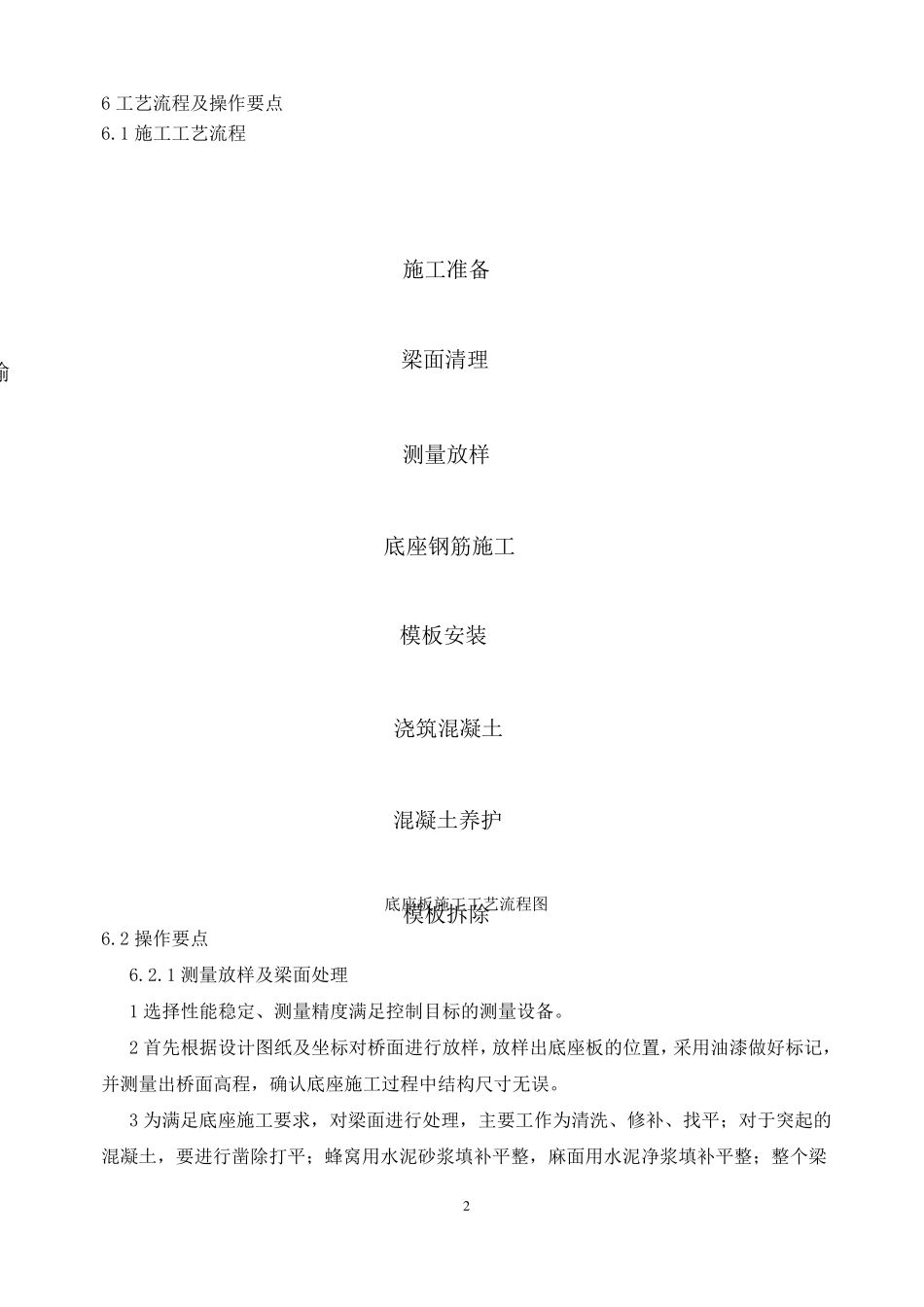

无砟轨道底座板施工工艺工法_第2页
2/13
无砟轨道底座板施工工艺工法_第3页
3/13
1 混凝土底座板施工工艺工法 1 前言 1.1 工艺工法概况 底座直接浇筑在桥面混凝土保护层上,并与桥面混凝土保护层间采用预埋钢筋连接。底座采用C40 钢筋混凝土结构。底座顶面设置中间隔离层,隔离层采用4mm 厚聚丙烯土工布。每块底座板设置两个 1000*700mm 的限位凹槽,凹槽侧面铺设 8mm 厚的弹性垫板。 1.2 工艺原理 底座板采用混凝土泵送入模后,人工摊铺均匀,经插入式振捣器捣固后,人工收面整平,最后采用铝合金刮尺刮平,从而确保底座板顶面施工精度。 2 工艺特点 2.1 工艺性能 2.1.1 施工灵活性大,可以投入多套设备,多工作面施工。 2.1.2 模板具有适用性,采用组装拼钢模施工,操作方便,施工精度高。 2.1.3 所有设备无动力型,施工噪音小,无污染。 2.1.4 本工法可充分利用劳动力资源,施工工艺简单易懂,便于操作。 3 适用范围 该工法适用于桥梁CRTS I 型双块式无砟轨道底座板施工。 4 主要引用标准 4.1 编制依据 4.1.1《铁路 混凝土工程 施工质 量 验 收标准》( TB10424)。 4.1.2《高速 铁路 轨道工程 施工质 量 验 收标准》( TB10754)。 4.1.3《高速 铁路 桥涵 工程 施工质 量 验 收标准》( TB10752) 4.1.4《WJ-8 型扣 件 技 术 条 件 》( 科 技 基 207 号 )。 5 施工方法 桥梁底座板混凝土采用C40 钢筋混凝土现 场 浇注 而成 。首 先 在已 完 成 的桥面保护层上检 查 验 收几 何 尺寸 ,基 面平整度等 要求 无误 后,再 进 行 无砟轨道底座板施工,测 量 放 样 出每块底座板的位置及 结构尺寸 ,32m 梁分为5 个道床 板单元 ,每个单元 单侧设置 2 个限位凹槽; 24m 梁分为4 个道床 板单元 ,每个单元 单侧设置 2 个限位凹槽,凹槽尺寸 为1000*700*110mm。进 行 钢筋连接,绑 扎 钢筋,安 装模板等 工序 施工,完 成 后进 行 混凝土浇筑。 2 6 工艺流程及操作要点 6.1 施工工艺流程 输底座钢筋施工模板安装浇筑混凝土混凝土养护施工准备模板拆除测量放样梁面清理 底座板施工工艺流程图 6.2 操作要点 6.2.1 测量放样及梁面处理 1 选择性能稳定、测量精度满足控制目标的测量设备。 2 首先根据设计图纸及坐标对桥面进行放样,放样出底座板的位置,采用油漆做好标记,并测量出桥面高程,确认底座施工过程中结构尺寸无误。 3 为满足底座施工要求,对梁面进行处理,主要工...
