无线数传芯片选型

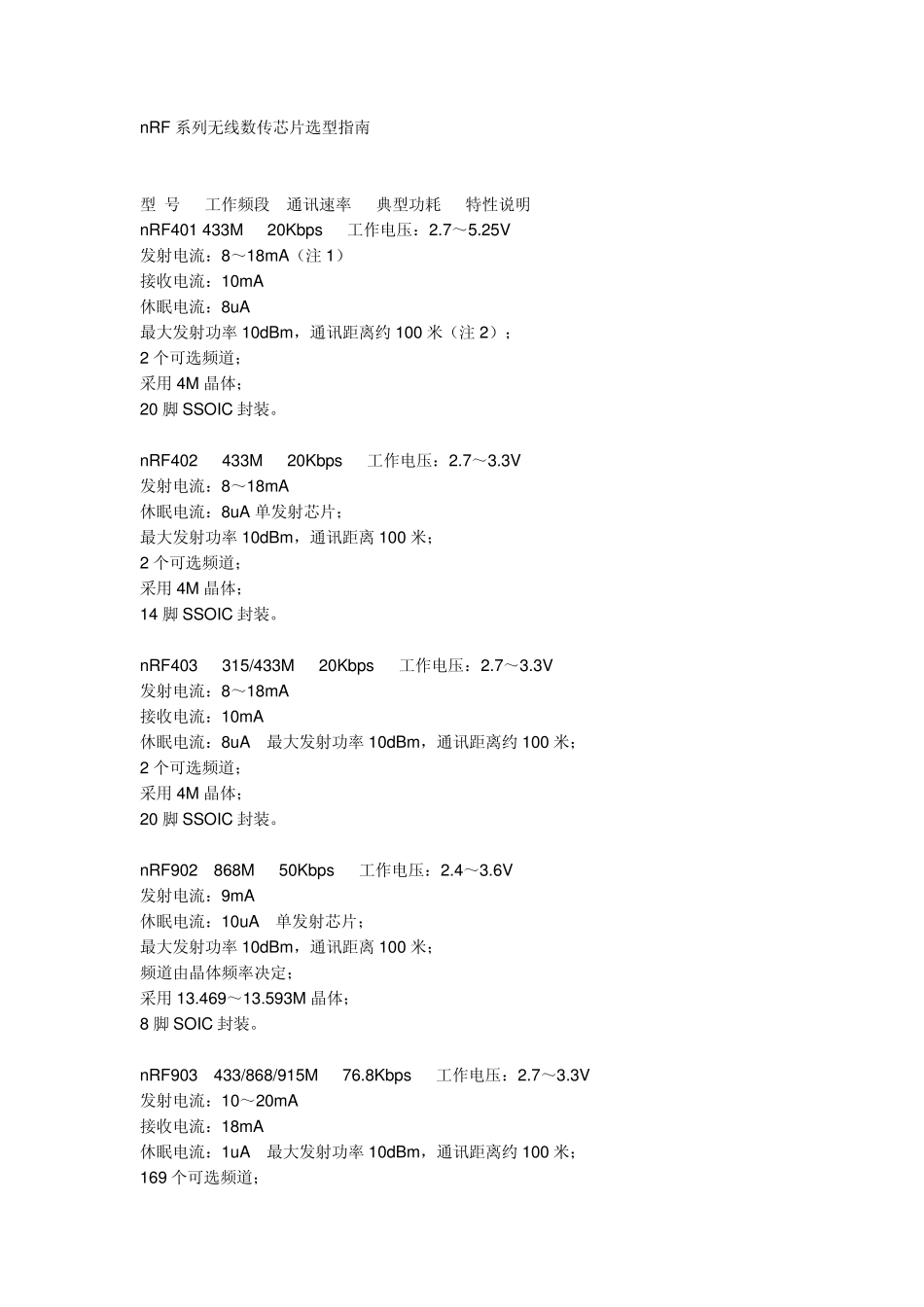

nRF 系列无线数传芯片选型指南 型 号 工作频段 通讯速率 典型功耗 特性说明 nRF401 433M 20Kbps 工作电压：2.7～5.25V 发射电流：8～18mA（注1） 接收电流：10mA 休眠电流：8uA 最大发射功率10dBm，通讯距离约100 米（注2）； 2 个可选频道； 采用4M 晶体； 20 脚SSOIC 封装。 nRF402 433M 20Kbps 工作电压：2.7～3.3V 发射电流：8～18mA 休眠电流：8uA 单发射芯片； 最大发射功率10dBm，通讯距离100 米； 2 个可选频道； 采用4M 晶体； 14 脚SSOIC 封装。 nRF403 315/433M 20Kbps 工作电压：2.7～3.3V 发射电流：8～18mA 接收电流：10mA 休眠电流：8uA 最大发射功率10dBm，通讯距离约100 米； 2 个可选频道； 采用4M 晶体； 20 脚SSOIC 封装。 nRF902 868M 50Kbps 工作电压：2.4～3.6V 发射电流：9mA 休眠电流：10uA 单发射芯片； 最大发射功率10dBm，通讯距离100 米； 频道由晶体频率决定； 采用13.469～13.593M 晶体； 8 脚SOIC 封装。 nRF903 433/868/915M 76.8Kbps 工作电压：2.7～3.3V 发射电流：10～20mA 接收电流：18mA 休眠电流：1uA 最大发射功率10dBm，通讯距离约100 米； 169 个可选频道； 采用11.0592M 晶体； 32 脚TQFP 封装。 nRF905 433/868/915M 100Kbps 工作电压：1.9～3.6V 发射电流：10～30mA 接收电流：12.5mA 休眠电流：2.5uA 最大发射功率10dBm，通讯距离约100 米； 169 个可选频道； 采用4、8、12、16、20M 晶体； 32 脚QFN 5×5mm 封装。 nRF9E5 433/868/915M 100Kbps 工作电压：1.9～3.6V 发射电流：10～30mA 接收电流：12.5mA MCU 工作电流：1～3mA ADC 工作电流：0.9mA 休眠电流：2.5uA 最大发射功率10dBm，通讯距离约100 米； 169 个可选频道； 片载增强型 MCS51 兼容 MCU； 片载 4 路 10 位 80Kbps 采样率的 ADC； 片载电源电压监视器； 片载独立时钟的看门狗和唤醒定时器； 256B＋4KB 片内 RAM，自引导 ROM； 采用4、8、12、16、20M 晶体； 32 脚QFN 5×5mm 封装。 nRF2401 2.4G 1Mbps 工作电压：1.9～3.6V 发射电流：8.8～13mA 接收电流：18～25mA 休眠电流：1uA 最大发射功率0dBm，通讯距离约10 米； 125 个可选频道； 采用4、8、12、16、20M 晶体； 24 脚QFN 5×5mm 封装。 nRF2402 2.4G 1Mbps 工作电压：1.9～3.6V 发射电流：8.8～13m...
