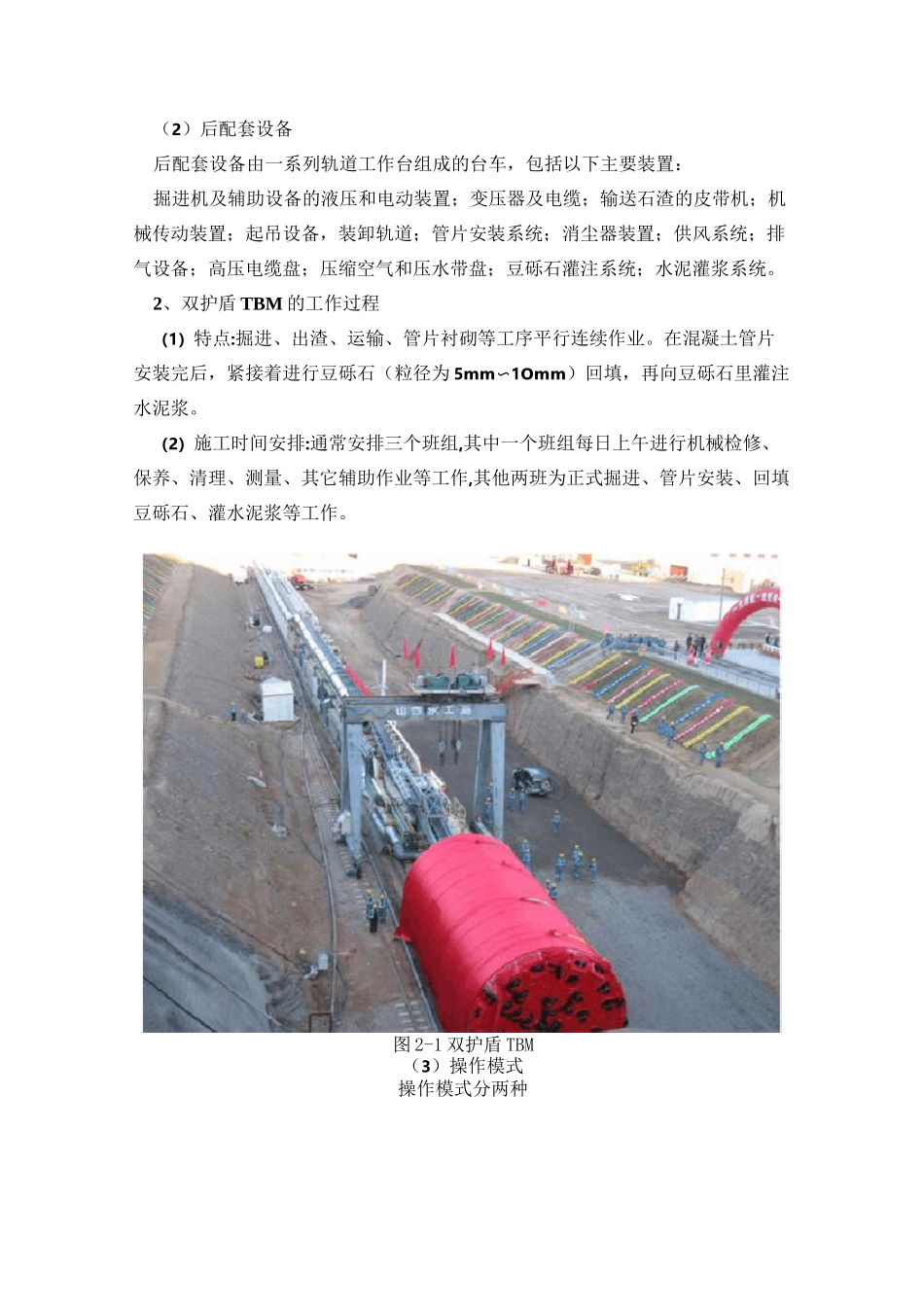

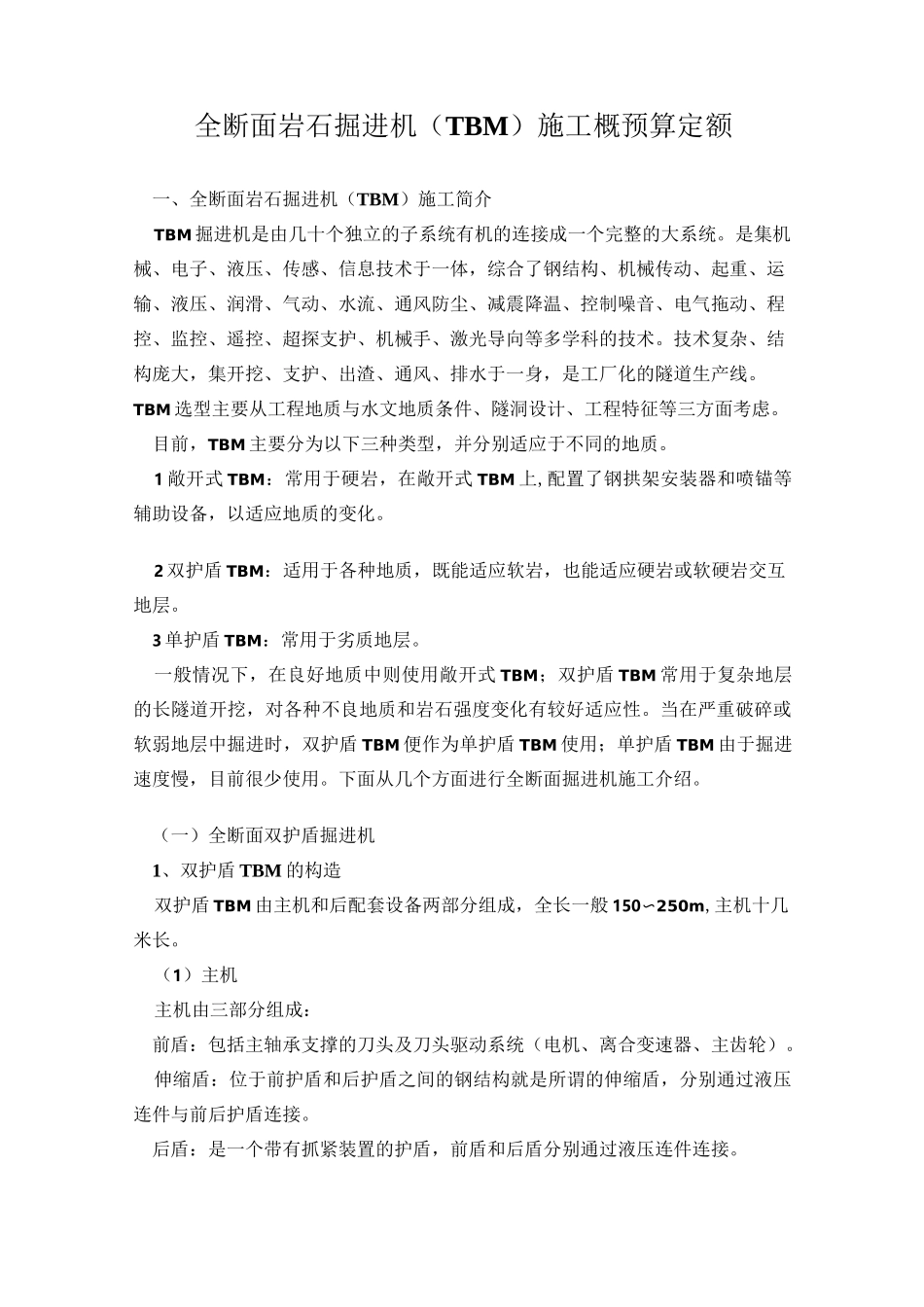

全断面岩石掘进机（TBM）施工概预算定额一、全断面岩石掘进机（TBM）施工简介TBM 掘进机是由几十个独立的子系统有机的连接成一个完整的大系统。是集机械、电子、液压、传感、信息技术于一体，综合了钢结构、机械传动、起重、运输、液压、润滑、气动、水流、通风防尘、减震降温、控制噪音、电气拖动、程控、监控、遥控、超探支护、机械手、激光导向等多学科的技术。技术复杂、结构庞大，集开挖、支护、出渣、通风、排水于一身，是工厂化的隧道生产线。TBM 选型主要从工程地质与水文地质条件、隧洞设计、工程特征等三方面考虑。目前，TBM 主要分为以下三种类型，并分别适应于不同的地质。1 敞开式 TBM：常用于硬岩，在敞开式 TBM 上,配置了钢拱架安装器和喷锚等辅助设备，以适应地质的变化。2 双护盾 TBM：适用于各种地质，既能适应软岩，也能适应硬岩或软硬岩交互地层。3 单护盾 TBM：常用于劣质地层。一般情况下，在良好地质中则使用敞开式 TBM；双护盾 TBM 常用于复杂地层的长隧道开挖，对各种不良地质和岩石强度变化有较好适应性。当在严重破碎或软弱地层中掘进时，双护盾 TBM 便作为单护盾 TBM 使用；单护盾 TBM 由于掘进速度慢，目前很少使用。下面从几个方面进行全断面掘进机施工介绍。（一）全断面双护盾掘进机1、双护盾 TBM 的构造双护盾 TBM 由主机和后配套设备两部分组成，全长一般 150〜250m,主机十几米长。（1）主机主机由三部分组成：前盾：包括主轴承支撑的刀头及刀头驱动系统（电机、离合变速器、主齿轮）。伸缩盾：位于前护盾和后护盾之间的钢结构就是所谓的伸缩盾，分别通过液压连件与前后护盾连接。后盾：是一个带有抓紧装置的护盾，前盾和后盾分别通过液压连件连接。以1电（2）后配套设备后配套设备由一系列轨道工作台组成的台车，包括以下主要装置：掘进机及辅助设备的液压和电动装置；变压器及电缆；输送石渣的皮带机；机械传动装置；起吊设备，装卸轨道；管片安装系统；消尘器装置；供风系统；排气设备；高压电缆盘；压缩空气和压水带盘；豆砾石灌注系统；水泥灌浆系统。2、双护盾 TBM 的工作过程（1）特点:掘进、出渣、运输、管片衬砌等工序平行连续作业。在混凝土管片安装完后，紧接着进行豆砾石（粒径为 5mm〜1Omm）回填，再向豆砾石里灌注水泥浆。（2）施工时间安排:通常安排三个班组,其中一个班组每日上午进行机械检修、保养、清理、测量、其它辅助作业等工作,其他两班为正式掘进、管片安装...
