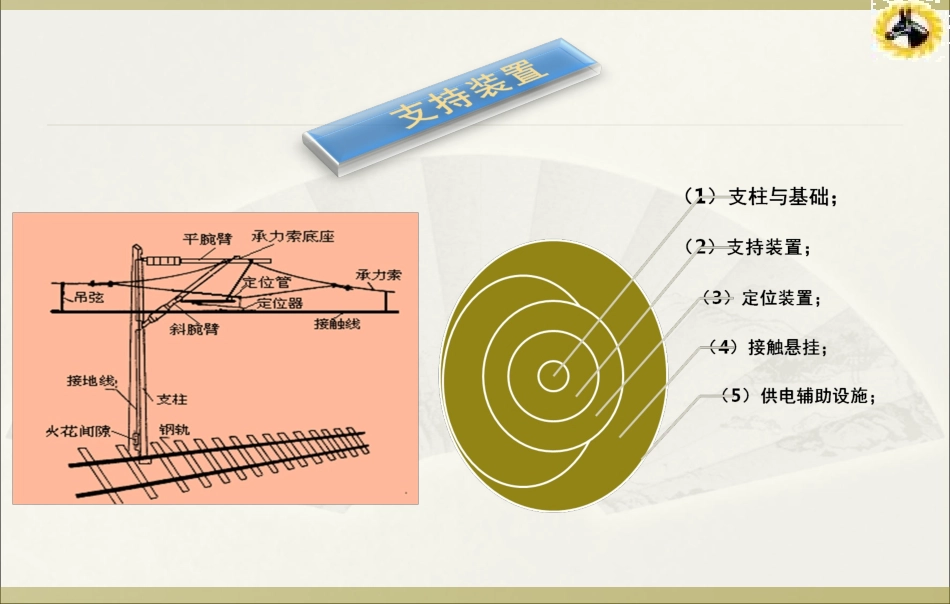

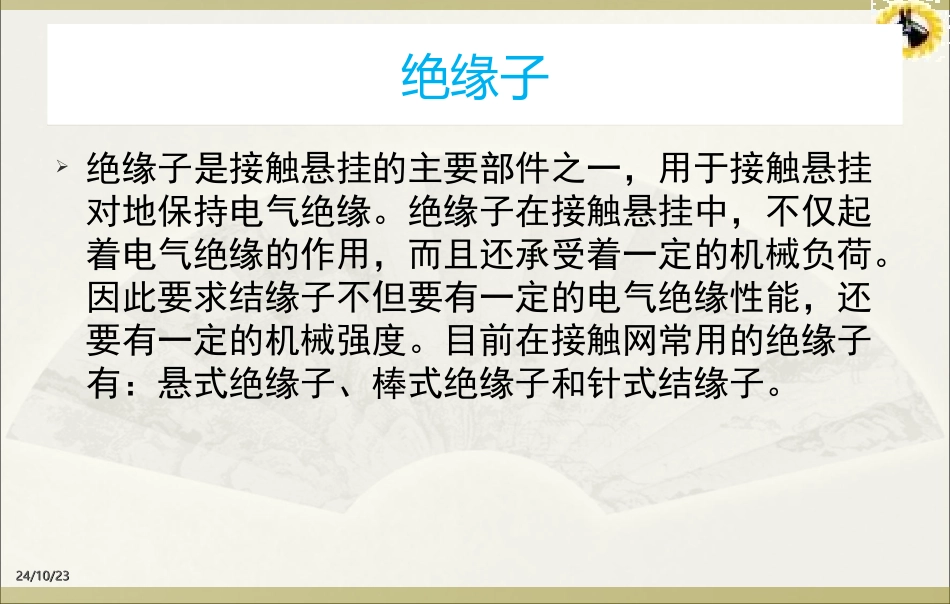

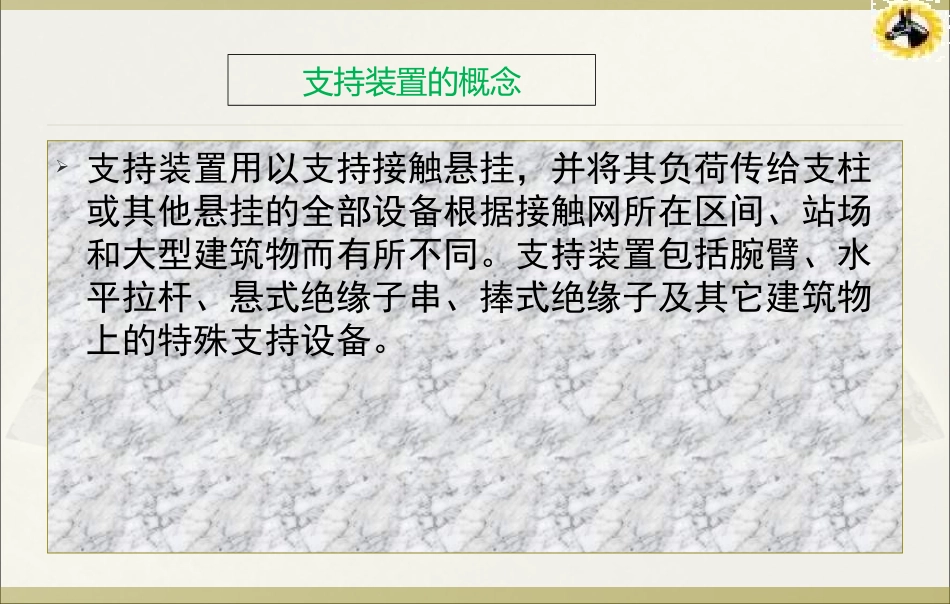

支持装置的概念支持装置用以支持接触悬挂，并将其负荷传给支柱或其他悬挂的全部设备根据接触网所在区间、站场和大型建筑物而有所不同。支持装置包括腕臂、水平拉杆、悬式绝缘子串、捧式绝缘子及其它建筑物上的特殊支持设备。绝缘子绝缘子是接触悬挂的主要部件之一，用于接触悬挂对地保持电气绝缘。绝缘子在接触悬挂中，不仅起着电气绝缘的作用，而且还承受着一定的机械负荷。因此要求结缘子不但要有一定的电气绝缘性能，还要有一定的机械强度。目前在接触网常用的绝缘子有：悬式绝缘子、棒式绝缘子和针式结缘子。24/10/2324/10/23悬式绝缘子24/10/2324/10/23悬式绝缘子由钢帽、杵头、耳环、悬式绝缘子由钢帽、杵头、耳环、瓷体三部分组成，钢帽和杵头瓷体三部分组成，钢帽和杵头（耳环）间夹着瓷体。悬式绝缘（耳环）间夹着瓷体。悬式绝缘子多用于线索下锚、水平拉杆、子多用于线索下锚、水平拉杆、软横跨、隧道内、馈线、锚段关软横跨、隧道内、馈线、锚段关节等处节等处棒式绝缘子棒式结缘子一般是用在承受棒式结缘子一般是用在承受压力和弯矩的场合上，如腕压力和弯矩的场合上，如腕臂、压管及隧道定位和隧道臂、压管及隧道定位和隧道悬挂等地方。悬挂等地方。针式绝缘子24/10/2324/10/23棒式结缘子一般是用在承受棒式结缘子一般是用在承受压力和弯矩的场合上，压力和弯矩的场合上，如腕臂、压管及隧道定位和如腕臂、压管及隧道定位和隧道悬挂等地方隧道悬挂等地方。。支持装置承受定位装置和接触悬挂的全部机械负荷并传递给支柱和基础。支持装置有腕臂支持、软横跨、硬横跨、桥隧支持装置等形式。腕臂支持是接触网应用最多的支持形式，它有柔性支持和刚性支持两类结构。刚性支持装置与柔性支持装置相比，具有结构简洁、零件数少、稳定性高，受流特性好的优点。支持装置腕臂支持方式典型的水平腕臂1腕臂支持方式哈大、秦沈形式腕臂支持方式腕臂支持装置设计原则腕臂支持装置设计原则：：腕臂支持装置在设计中要满足受电弓限界的要求，以保证受电弓无障碍地通过；提高腕臂支持装置的整体稳定性，采用刚性腕臂结构，斜腕臂与平腕臂间设置加强管；承力索应通过承力索座固定，以增强悬挂的稳定性；定位管与腕臂的连接方式，要与定位器的形式结合起来考虑。要充分考虑管材、零部件的安全可靠性和使用寿命。腕臂支持方式腕臂支持方式绝缘腕臂：由于腕臂与水平拉杆均通过绝缘子对地绝缘，故称为绝缘腕臂。它是用外径48mm（英寸）或60mm（2英寸）圆形热镀锌钢管经加工而成，其根部通过棒式绝缘子与安设在支柱上的腕臂底座相连，顶端经套管绞环、调节板、水平拉杆（或压管）并通过悬式绝缘子串（或棒式绝缘子）固定在支柱顶部水平拉杆底座处。当水平拉杆受压时采用水平压管，悬式绝缘子改为棒式绝缘子。腕臂支持方式非绝缘腕臂：腕臂和支柱间不绝缘，因此称为非绝缘腕臂。非绝缘腕臂：腕臂和支柱间不绝缘，因此称为非绝缘腕臂。按腕臂结构可分:有带拉杆的水平腕臂、带斜撑的平腕臂、带拉杆（或压管）的斜腕臂等；按在腕臂在支柱上的固定方法分:有固定腕臂、半固定（或半旋转）腕臂、旋转腕臂等；按照腕臂跨越的股道数分:有单线路腕臂、多线路腕臂腕臂支持方式腕臂装配中几个主要参数的确定：腕臂支持方式腕臂装配中几个主要参数的确定：接触线高度接触线高度是指接触线与轨平面间的垂直距离，它有最高高度和最低高度之分。接触线最高高度是指接触线在最大负弛度下，接触线与两轨顶面连线的垂直距离。从弓网几何关系讲接触线最大高度取决于牵引机车的车顶高度和受电弓的最大有效工作高度；从运营角度讲取决于线路的运营性质。腕臂支持方式接触线高度•接触线最低高度是指接触线在最大正弛度下，接触线与两轨顶线的垂直距离。•从弓网几何关系讲，接触线最低高度取决于机车车顶高度和受电弓的最小有效工作高度；从运营角度讲，接触线最低高度取决于线路运营性质，客货混运线路或货运线路主要取决于运输货物的几何尺寸、最小安全绝缘间隙、列车上下振动幅度。相关规范：《高客设计暂规》：区间、站场接触网高度应一致；接触线最低的悬挂高度不...
