人教版八年级下学期物理人教版《杠杆》作图题专项练习

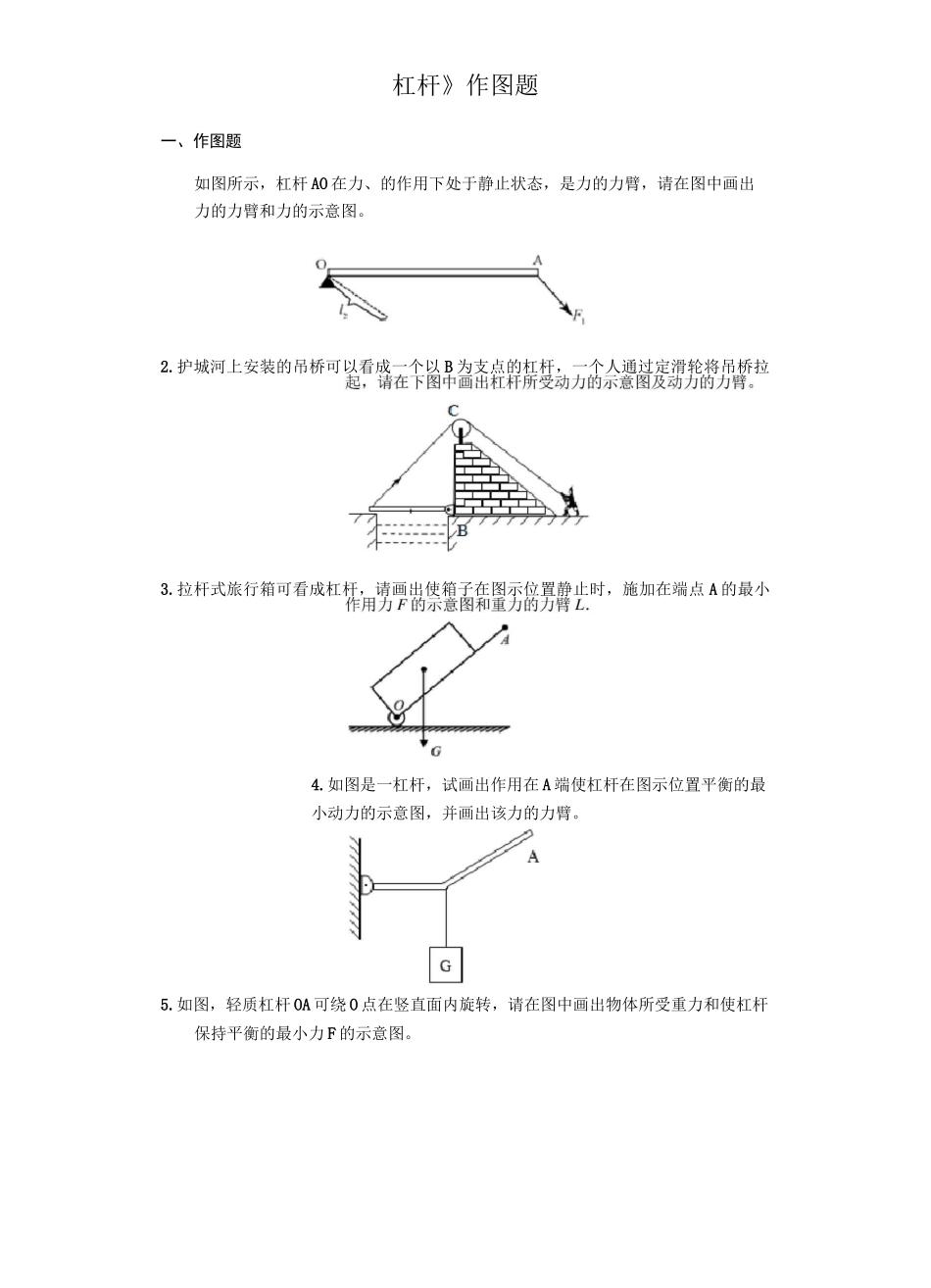

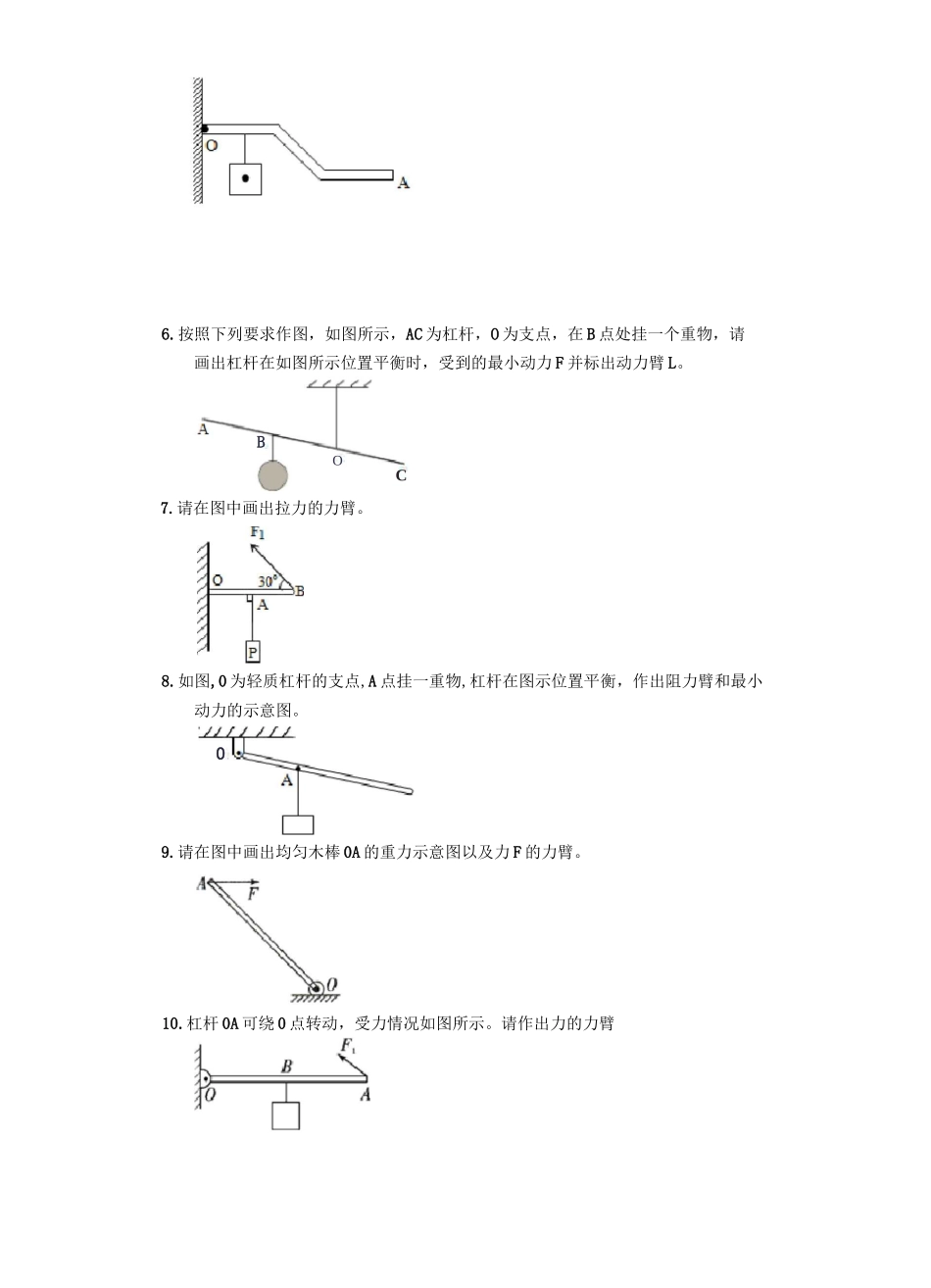

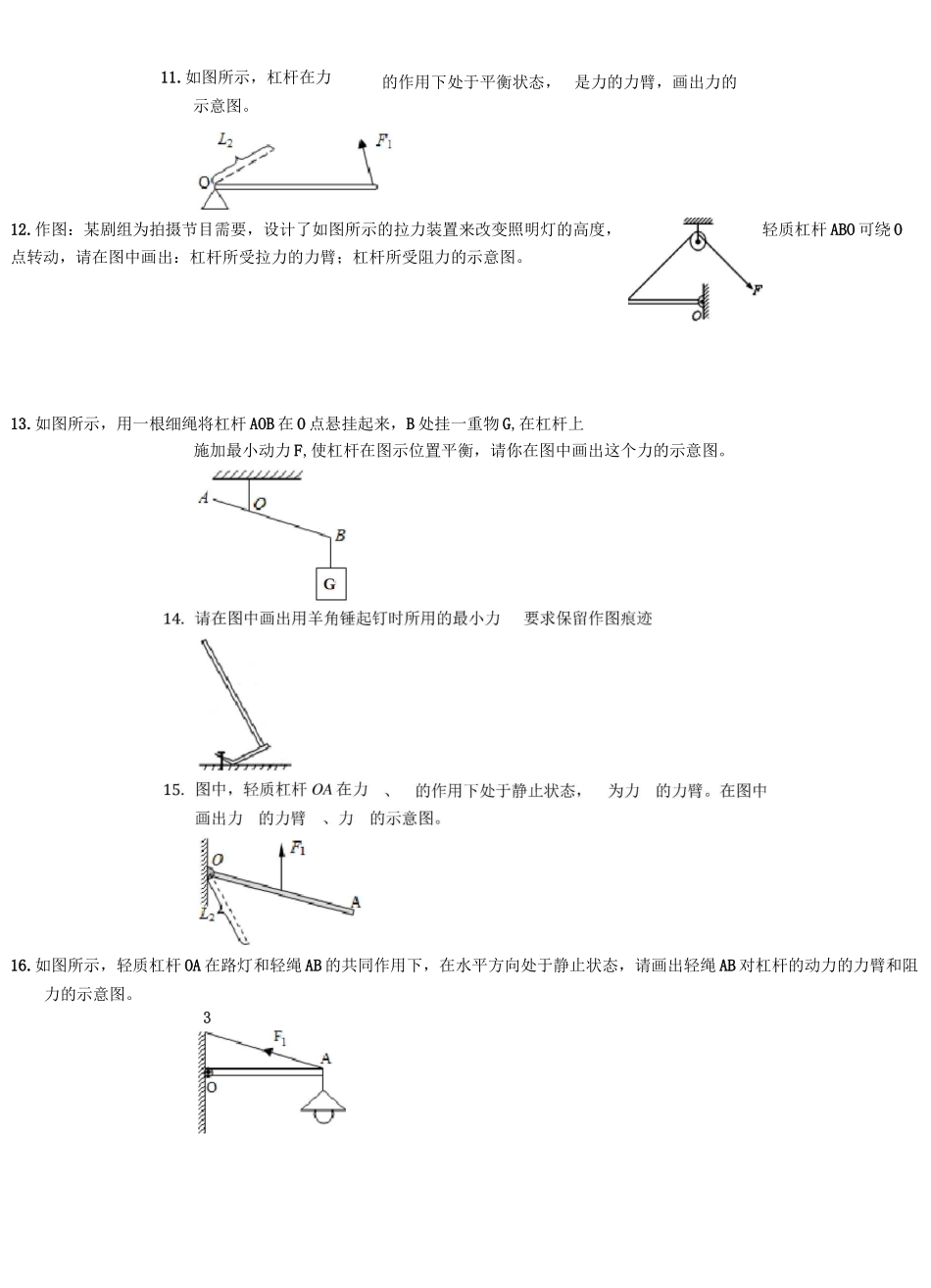

杠杆》作图题一、作图题如图所示，杠杆 AO 在力、的作用下处于静止状态，是力的力臂，请在图中画出力的力臂和力的示意图。2.护城河上安装的吊桥可以看成一个以 B 为支点的杠杆，一个人通过定滑轮将吊桥拉3.拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点 A 的最小4.如图是一杠杆，试画出作用在 A 端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。5.如图，轻质杠杆 OA 可绕 O 点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力 F 的示意图。6.按照下列要求作图，如图所示，AC 为杠杆，O 为支点，在 B 点处挂一个重物，请BOC画出杠杆在如图所示位置平衡时，受到的最小动力 F 并标出动力臂 L。7.请在图中画出拉力的力臂。8.如图,0 为轻质杠杆的支点,A 点挂一重物,杠杆在图示位置平衡，作出阻力臂和最小动力的示意图。09.请在图中画出均匀木棒 0A 的重力示意图以及力 F 的力臂。10.杠杆 0A 可绕 0 点转动，受力情况如图所示。请作出力的力臂12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆 ABO 可绕 O点转动，请在图中画出：杠杆所受拉力的力臂；杠杆所受阻力的示意图。13.如图所示，用一根细绳将杠杆 AOB 在 O 点悬挂起来，B 处挂一重物 G,在杠杆上16.如图所示，轻质杠杆 OA 在路灯和轻绳 AB 的共同作用下，在水平方向处于静止状态，请画出轻绳 AB 对杠杆的动力的力臂和阻力的示意图。11.如图所示，杠杆在力示意图。的作用下处于平衡状态，是力的力臂，画出力的施加最小动力 F,使杠杆在图示位置平衡，请你在图中画出这个力的示意图。G317.如图所示，画出图中力 F 的力臂并用字母 L 表示。18.在如图中，是动力臂，作出动力19.如图所示，画出力 F 的力臂和物体所受到 5N 的重力示意图。20.画出图中动力的力臂21.如图甲所示，请在画出力的力臂和 B 点受到的阻力示意图22. 如 图 ， 用 螺 丝 刀 撬 图 钉 ， 画 出 在A点 所 加 最 小 力 的 示 意 图 和 阻 力 的 力 臂 。23.在图中，以 O 点为支点，画出拉力的力臂24.请在图中画出作用在“开瓶起子”上动力的力臂和阻力的示意图．25.如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上 A 点所加最小作用力 F 的示意图。28.作出图中杠杆中在 B 点施加的能让杠杆平衡的最省力的力来。29.在如...
