劲性结构梁柱节点区箍筋创新做法QC成果VIP专享VIP免费

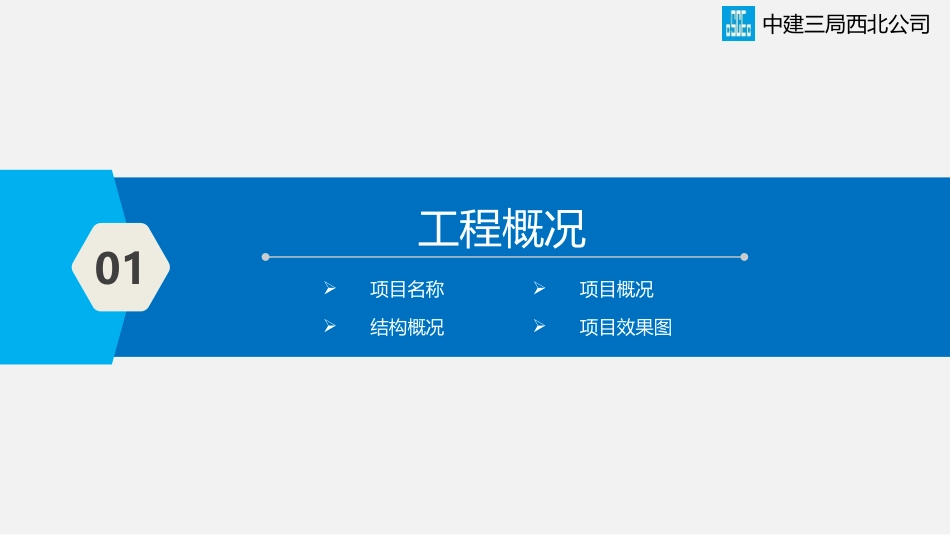

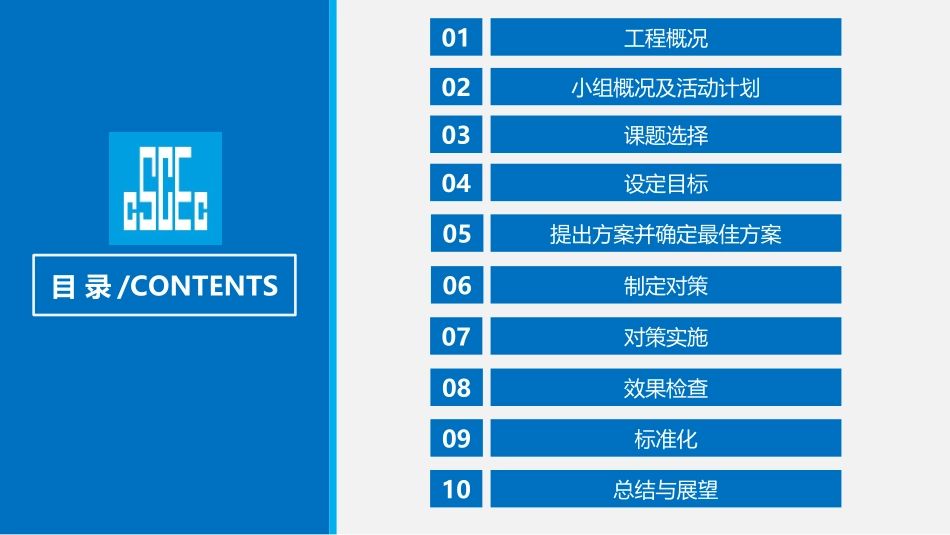

劲性结构梁柱节点区箍筋的创新做法劲性结构梁柱节点区箍筋的创新做法报告人：苏宝中建三局西北公司中建三局西北公司目录/CONTENTS01工程概况02小组概况及活动计划03课题选择04设定目标05提出方案并确定最佳方案07对策实施08效果检查09标准化10总结与展望06制定对策01工程概况项目名称项目概况结构概况项目效果图中建三局西北公司工程概况中建三局西北公司项目名称永威·时代中心建设单位西安瑞房投资有限公司设计单位华东建筑设计研究院有限公司监理单位陕西省工程监理有限责任公司施工单位中建三局集团有限公司西北分公司项目概况本工程位于西安市高新开发区，在南三环辅道以北，丈八二路以东，锦业一路以南。项目总建筑面积约127982㎡，其中地下室共3层，裙楼地上5层，塔楼地上47层。塔楼结构高度199.9m，建筑高度212m；裙楼地上5层，建筑高度26.0m。主要由商业、餐饮、办公及地下车库组成，标准层层高4.1m，6层、21层及36层为环带桁架避难层。框架-核心筒结构，抗震设防烈度为8度，设计使用年限为50年。结构概况主楼采用型钢混凝土框架+型钢混凝土核心筒结构，核心筒钢柱由H型钢柱组成，共20根，外框柱钢柱为“工”字型钢柱，共16根。地上部分楼板为钢筋桁架楼承板结构。制表人：陈永慷制表时间：2016.03.1502小组概况及活动计划小组成立成员简介活动计划中建三局西北公司QC小组成立中建三局西北公司小组名称“永”攀高峰QC小组课题名称劲性结构梁柱节点区箍筋的创新做法小组成立时间2015.11课题类型创新型小组活动时间2016.03-2016.12小组人数9注册编号ZJSJXB-YB-005QC教育时间人均≥48h出勤率100%制表人：陈永慷制表时间：2016.03.20小组成员简介中建三局西北公司姓名职务职称学历组内职务组内分工出勤率张鑫项目经理高级工程师本科组长组织策划100%苏宝执行经理工程师本科副组长生产负责100%刘国桢总工程师工程师本科副组长策划实施100%张秀玲质量经理工程师本科诊断师顾问100%李刚质量总监助理工程师本科副组长质量负责100%陈永慷技术员助理工程师本科组员技术、资料100%吕升伟现场责任工程师助理工程师本科组员现场实施100%李杰钢构工程师助理工程师本科组员现场实施100%韩庆钢构工程师助理工程师本科组员现场实施100%制表人：陈永慷制表时间：2016.03.20QC活动计划中建三局西北公司制表人：陈永慷制表时间：2016.04.0103课题选择选题背景课题选择中建三局西北公司选题背景中建三局西北公司随着社会经济的快速发展，超高层建筑在各大城市中如雨后春笋般拔地而起，其中劲性结构在超高层建筑中的应用较为广泛，永威·时代中心项目就是其中一个。劲性结构具有强度高、构件截面尺寸小、增加使用空间等特点，但与此同时劲性结构在施工中也存在一些难点，尤其是梁柱节点处的施工。由于梁柱节点区为箍筋加密，又有纵横向的牛腿，使得箍筋安装尤为困难，目前国内所使常用的安装方法有以下两种：方法二、两个开口箍穿腹板孔洞，焊接连接形成封闭箍筋。方法一、箍筋遇腹板时断开，并与腹板焊接形成封闭箍筋。课题选择中建三局西北公司QC小组通过会议讨论，对上述两种方法进行了详细分析：操作难易程度质量控制工效管理难度方法一箍筋遇腹板时断开导致箍筋加工难度大，现场焊接量大。由于焊接量大、操作环境差，易出现焊缝质量通病，一次验收合格率在82%左右。由于操作难度大且需多次整改，相比普通砼结构每层多花费12个工日。不管是箍筋下料把控、现场施工质量控制还是隐蔽验收，都增加了一定的施工难度。方法二开口箍穿腹板孔洞时，若遇多牛腿时操作难度大，现场焊接量较大。由于焊接量较大、操作环境差，易出现焊缝质量通病，一次验收合格率在86%左右。由于操作难度大且需多次整改，相比普通砼结构每层多花费10个工日。焊缝质量、节点区隐蔽验收管理难度大。制表人：陈永慷制表时间：2016.04.03.综上所述，采取国内惯用的这两种方法或其相近的施工方法无法彻底解决劲性结构梁柱节点区箍筋施工难度大的问题，必须研发一种新方法，既能保证结构安全，又能降低施工难度，从而保证质量合格、按期完成施工任务成了当务之急。于是，小组成员接受挑战，选定课题为：劲性...
