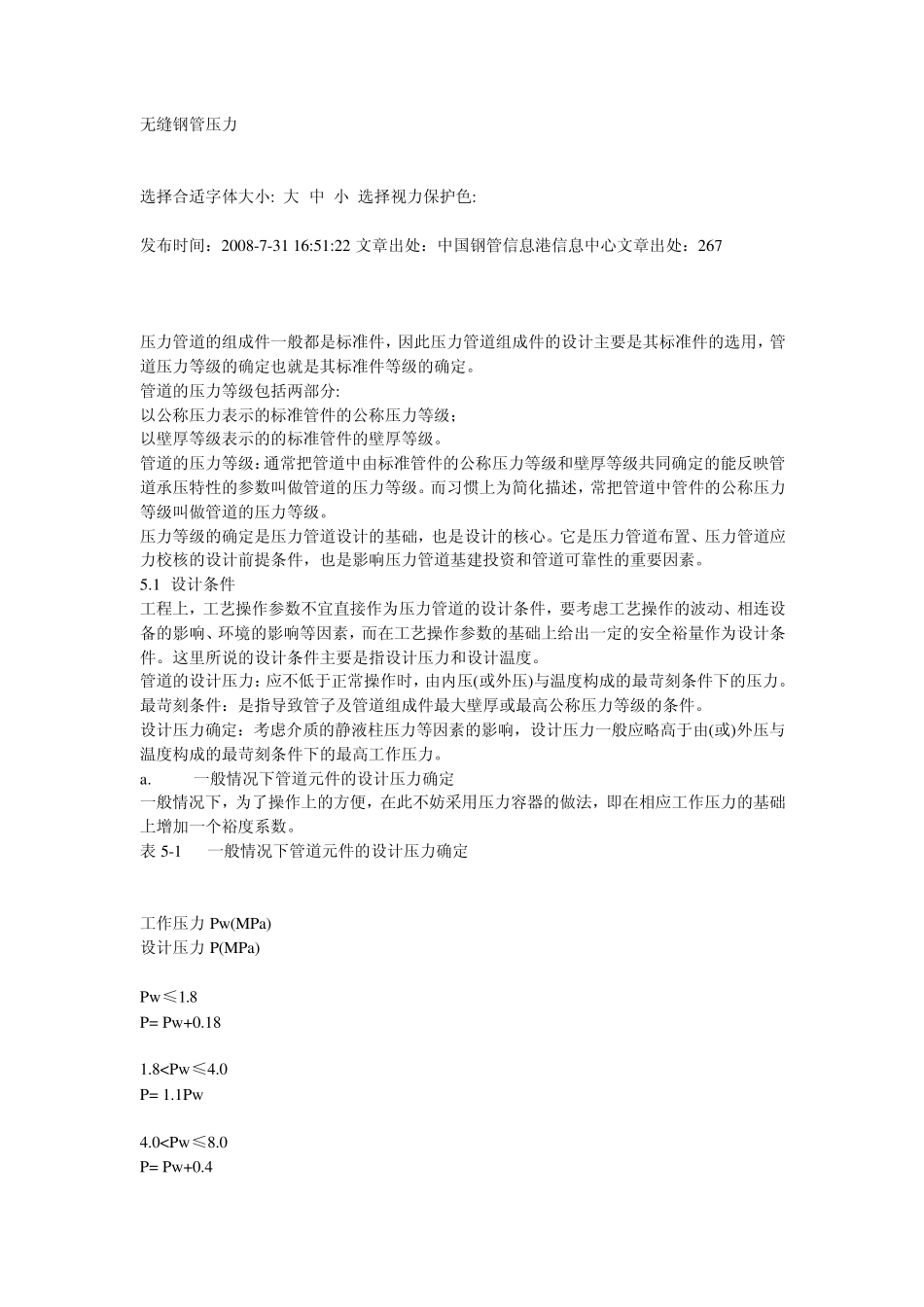

无缝钢管压力 选择合适字体大小: 大 中 小 选择视力保护色: 发布时间：2008-7-31 16:51:22 文章出处：中国钢管信息港信息中心文章出处：267 压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。 管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级； 以壁厚等级表示的的标准管件的壁厚等级。 管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。 压力等级的确定是压力管道设计的基础，也是设计的核心。它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。 5.1 设计条件 工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。这里所说的设计条件主要是指设计压力和设计温度。 管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。 最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。 设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。 a. 一般情况下管道元件的设计压力确定 一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。 表 5-1 一般情况下管道元件的设计压力确定 工作压力 Pw (MPa) 设计压力 P(MPa) Pw ≤1.8 P= Pw +0.18 1.8

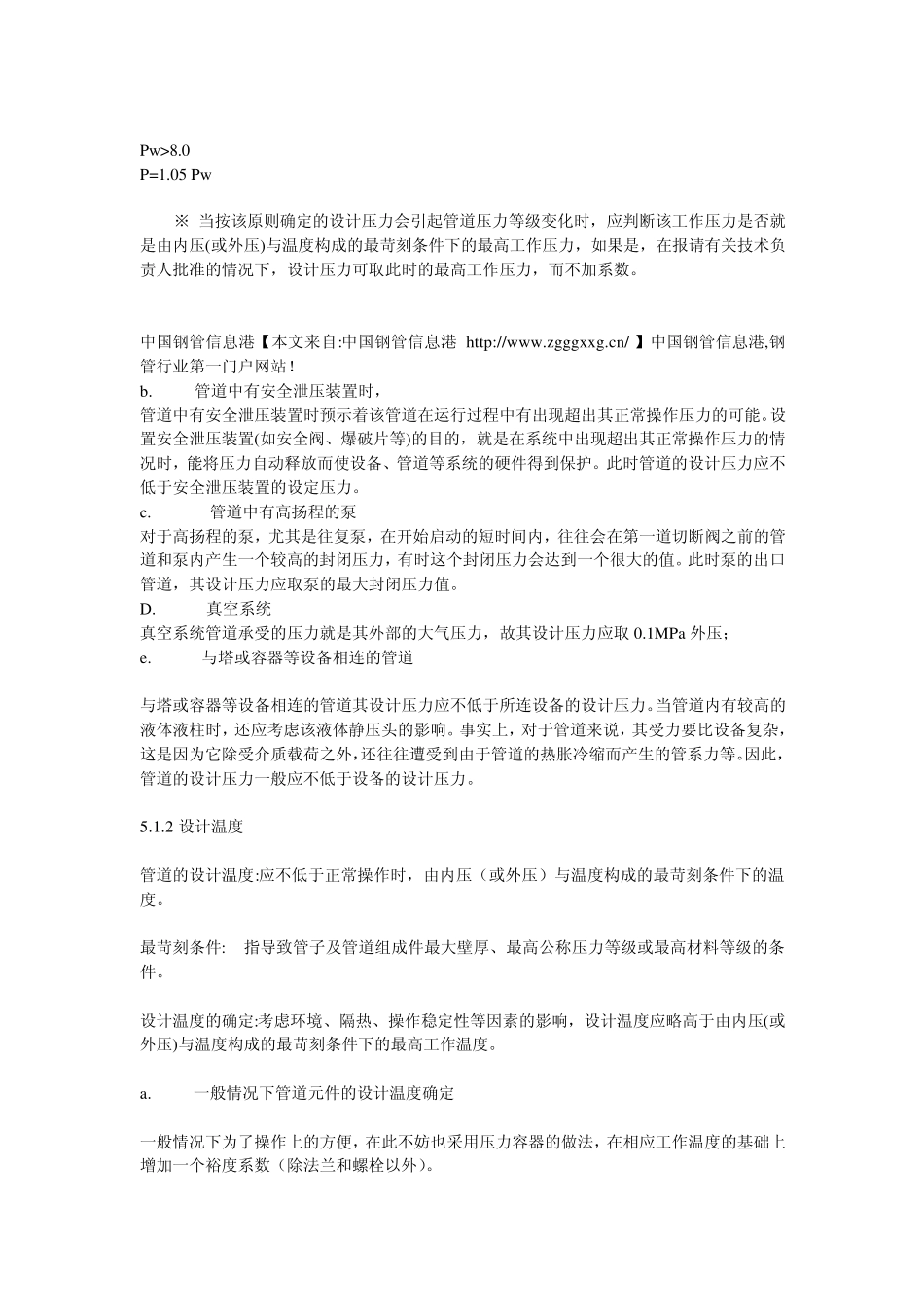

8.0 P=1.05 Pw ※ 当按该原则确定的设计压力会引起管道压力等级变化时，应判断该工作压力是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作压力，如果是，在报请有关技术负责人批准的情况下，设计压力可取此时的最高工作压力，而不加系数。 中国钢管信息港【本文来自:中国钢管信息港 http://www.zgggxxg.cn/ 】中国钢管信息港,钢管行业第一门户网站！ b. 管道中有安全泄压装置时， 管道中有安全泄压装置时预示着该管道在运行过程中有出现超出其正常操作压力的可能。设置安全泄压装置(如安全阀...
