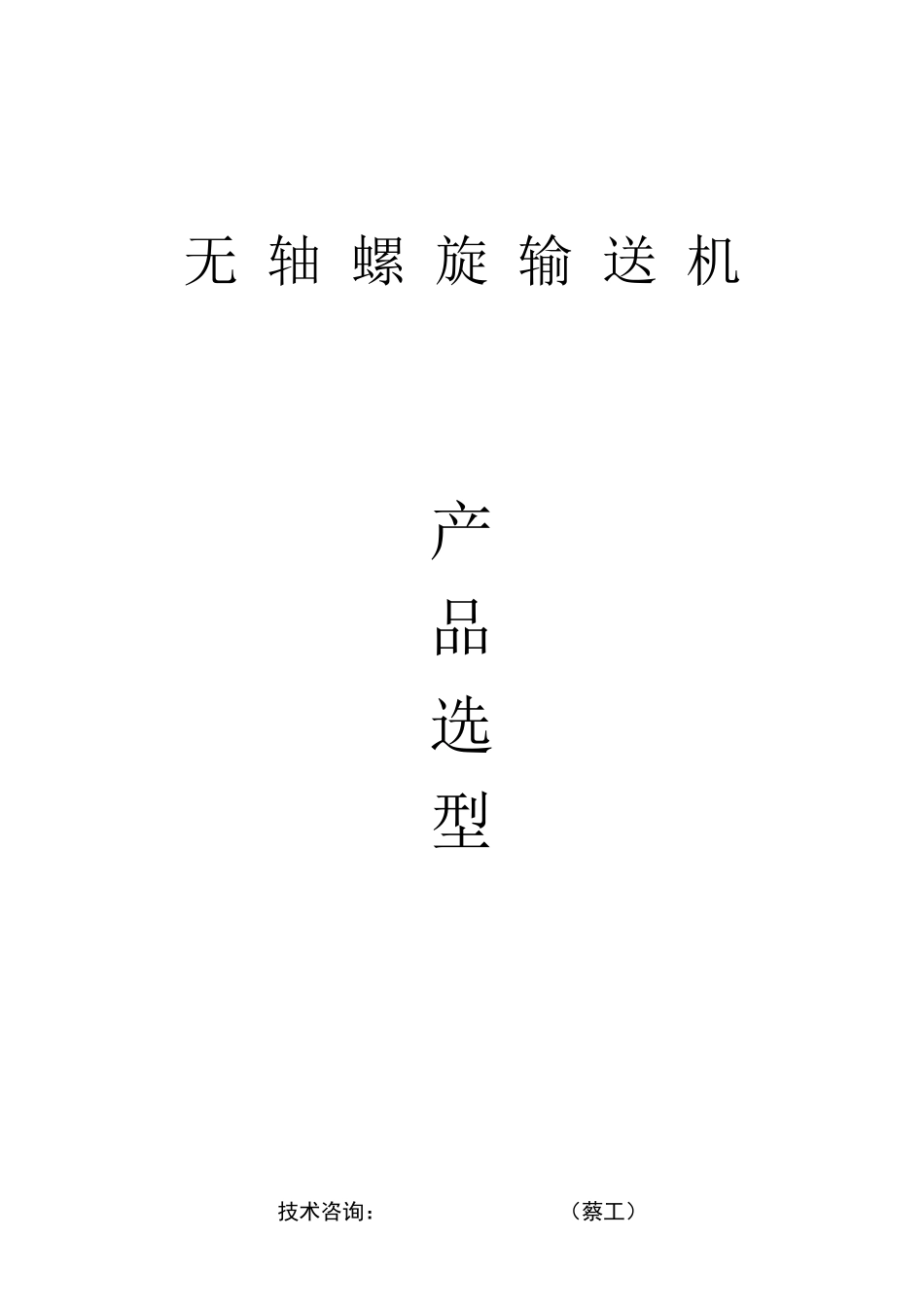

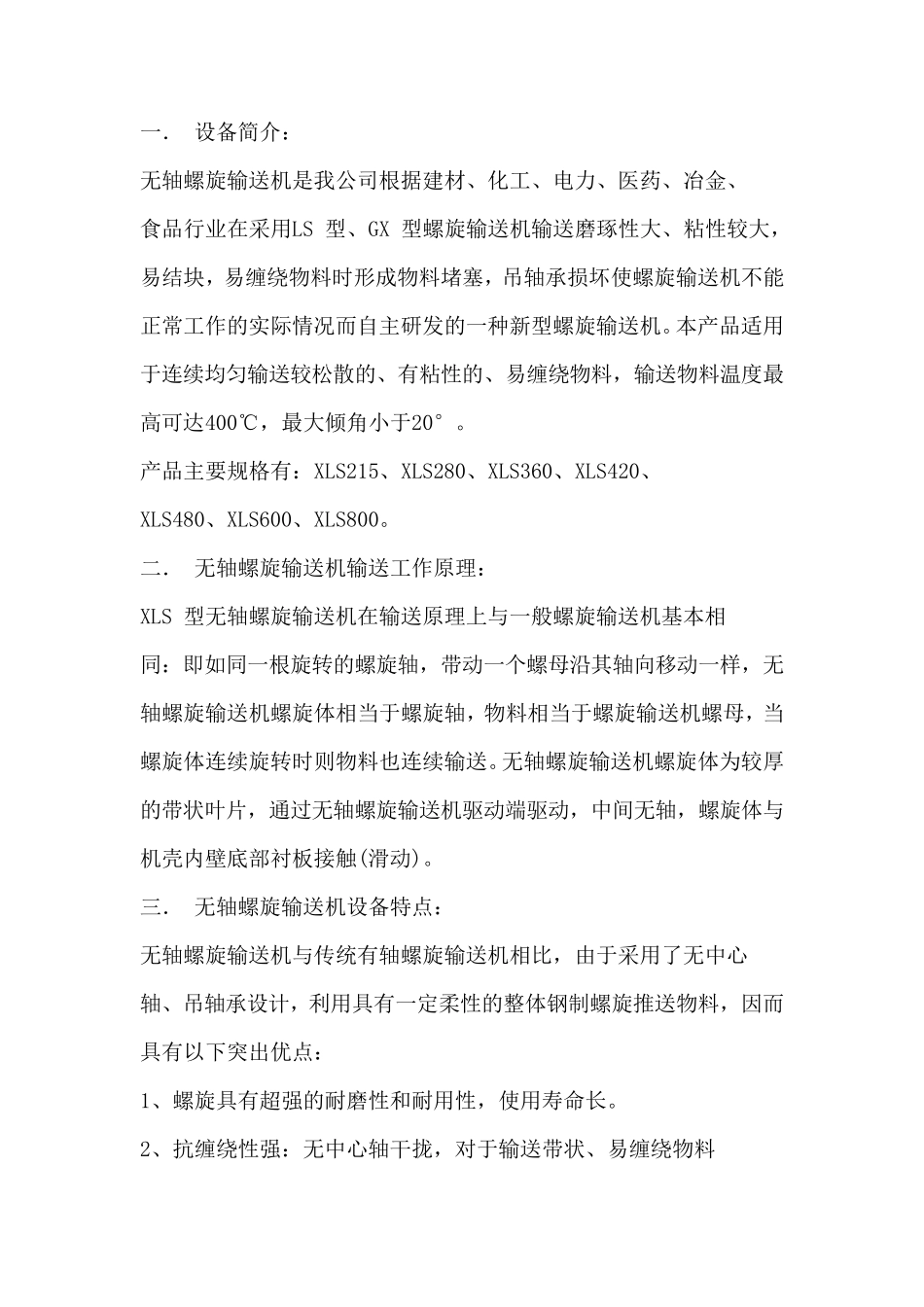

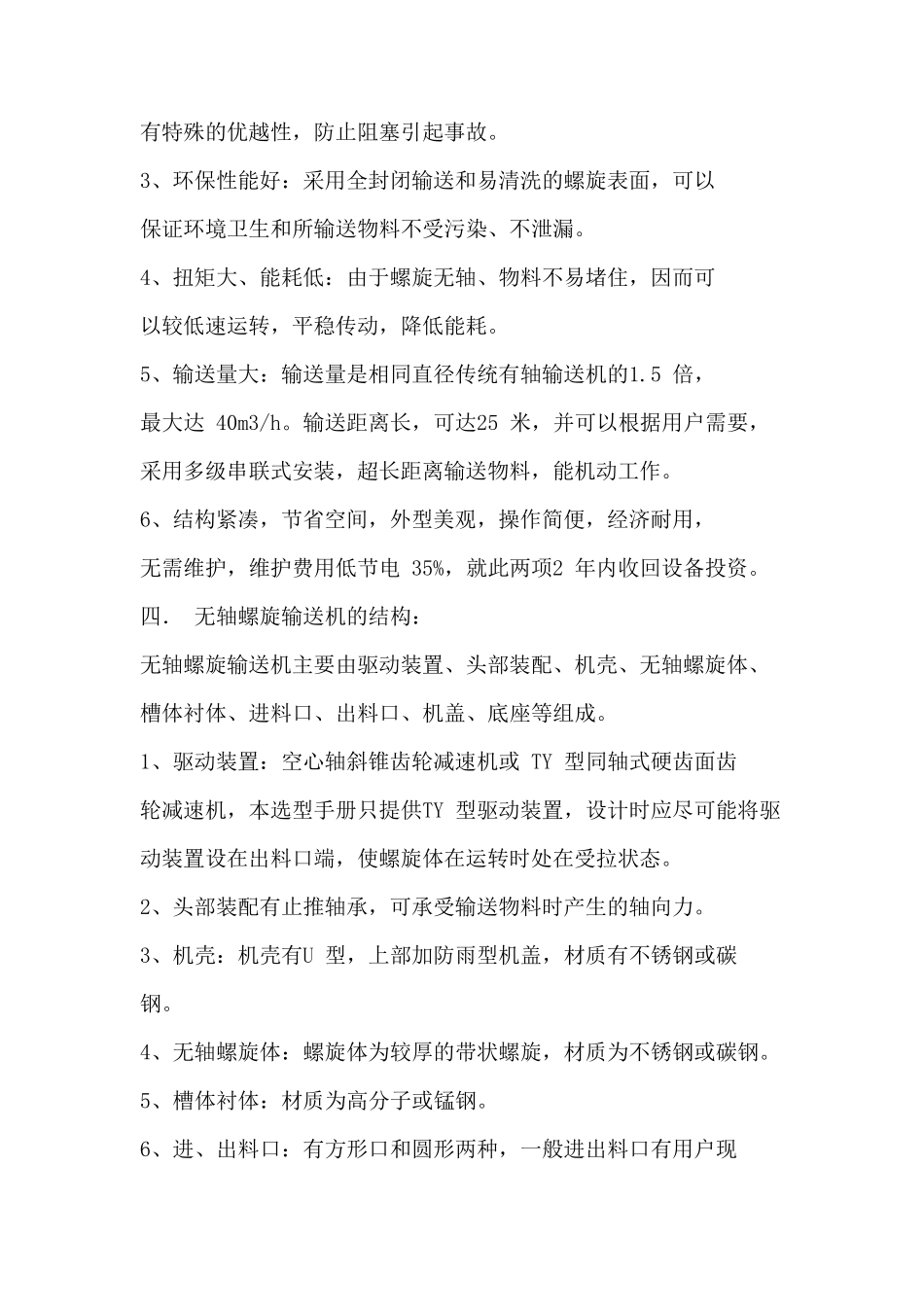

技术咨询:************(蔡工) 无 轴 螺 旋 输 送 机 产 品 选 型 一. 设备简介: 无轴螺旋输送机是我公司根据建材、化工、电力、医药、冶金、 食品行业在采用LS 型、GX 型螺旋输送机输送磨琢性大、粘性较大, 易结块,易缠绕物料时形成物料堵塞,吊轴承损坏使螺旋输送机不能 正常工作的实际情况而自主研发的一种新型螺旋输送机。本产品适用 于连续均匀输送较松散的、有粘性的、易缠绕物料,输送物料温度最 高可达400℃,最大倾角小于20°。 产品主要规格有:XLS215、XLS280、XLS360、XLS420、 XLS480、XLS600、XLS800。 二. 无轴螺旋输送机输送工作原理: XLS 型无轴螺旋输送机在输送原理上与一般螺旋输送机基本相 同:即如同一根旋转的螺旋轴,带动一个螺母沿其轴向移动一样,无 轴螺旋输送机螺旋体相当于螺旋轴,物料相当于螺旋输送机螺母,当 螺旋体连续旋转时则物料也连续输送。无轴螺旋输送机螺旋体为较厚 的带状叶片,通过无轴螺旋输送机驱动端驱动,中间无轴,螺旋体与 机壳内壁底部衬板接触(滑动)。 三. 无轴螺旋输送机设备特点: 无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心 轴、吊轴承设计 ,利 用具 有一定 柔 性的整 体钢 制 螺旋推 送物料,因 而 具 有以 下 突 出 优 点: 1、螺旋具 有超 强 的耐 磨性和 耐 用性,使用寿 命 长 。 2、抗 缠绕性强 :无中心 轴干 拢 ,对 于输送带状、易缠绕物料 有特殊的优越性,防止阻塞引起事故。 3、环保性能好:采用全封闭输送和易清洗的螺旋表面,可以 保证环境卫生和所输送物料不受污染、不泄漏。 4、扭矩大、能耗低:由于螺旋无轴、物料不易堵住,因而可 以较低速运转,平稳传动,降低能耗。 5、输送量大:输送量是相同直径传统有轴输送机的1.5 倍, 最大达 40m3/h。输送距离长,可达25 米,并可以根据用户需要, 采用多级串联式安装,超长距离输送物料,能机动工作。 6、结构紧凑,节省空间,外型美观,操作简便,经济耐用, 无需维护,维护费用低节电 35%,就此两项2 年内收回设备投资。 四. 无轴螺旋输送机的结构: 无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、 槽体衬体、进料口、出料口、机盖、底座等组成 。 1、驱动装置:空心 轴斜 锥 齿 轮 减 速机或 TY 型同轴式硬 齿 面齿 轮 减 速机,本 选 型手 册 只 提 供 TY 型驱...
