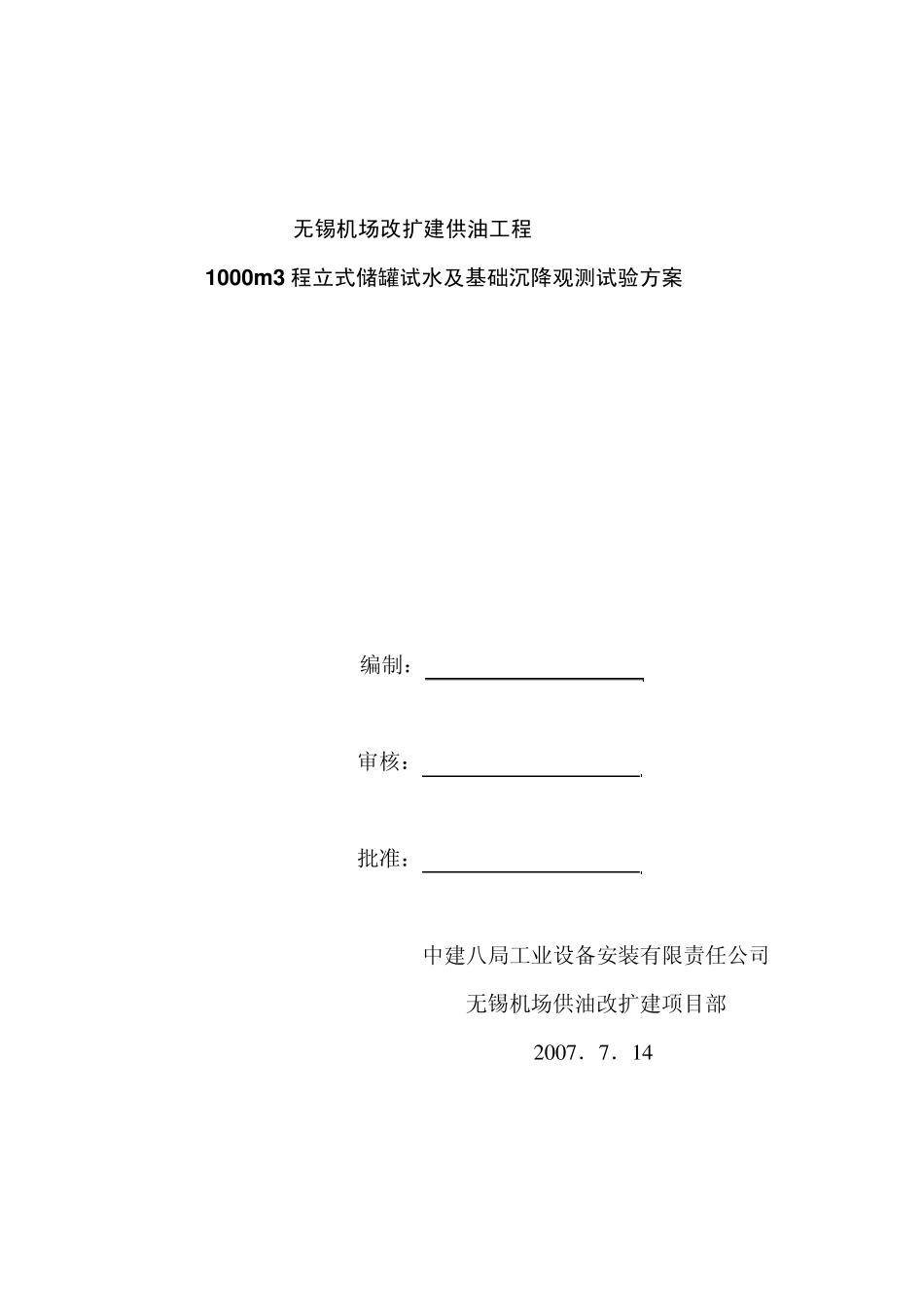

无锡机场1000立方米储罐试水及基础沉降试验方案_第1页
1/6
无锡机场1000立方米储罐试水及基础沉降试验方案_第2页
2/6
无锡机场1000立方米储罐试水及基础沉降试验方案_第3页
3/6
无锡机场改扩建供油工程 1000m 3 程立式储罐试水及基础沉降观测试验方案 编制: 审核: 批准: 中建八局工业设备安装有限责任公司 无锡机场供油改扩建项目部 2 0 0 7 .7 .1 4 一.工程概况 无锡机场改扩建供油工程使用库区共有2台1000m3立式拱顶锥底储油罐,罐体单重28.7T,罐体内径12m,罐体总高9.525m,罐固定顶拱高1.302m。按设计图纸和施工规范GB50128-2005要求,储罐建造完毕,须进行罐体各部位的强度、严密性、稳定性试验以及罐基础的不均匀沉降和基础沉降观测。 二.试验准备 1 沉降观测点的设置 宜选用不受破坏和不受扰动的基准点作为水准点,并做好基准点的维护和标识;按规范要求在 2台储罐基础的四周 360度均分各取 4个点作为基础沉降观测点,用倒红三角显著标识。 2 罐体检查 除作为试水管路连接及排气、加压外的所有附件已封堵紧固;其它与罐体焊接的构件全部完工;储罐焊缝外观质量、无损探伤、罐体几何形状和尺寸等检查完成,且结果合格;所有与严密性试验有关的焊缝,均不得涂刷油漆。 3 试水管路的敷设、检验量具的设置 3.1充水水源取自消防水池 DN65补水管,用DN80钢管接至罐底DN80底油出口,两段各安装 1只 DN80截断阀,充水管路靠罐部位开三通安装 1只 DN25球阀作为试验排水,罐顶透光孔作为罐水排气。 3.2罐顶DN200呼吸阀接口法兰上安装仪表接管,分支安装压力表、真空表和试验排气阀,压力表量程为 0~0.1MPa, 真空表量程为-0.1~0.15MPa,表前安装球阀。油位(液位)指示器安装调校完毕。 三.试验步骤及检查验收 根据设计和施工规范要求,结合基础沉降观测,整个充水试验过程分七个阶段。在整个充水试验过程中将完成下列内容的试验: ① 罐底严密性; ② 罐壁强度及严密性; ③ 罐顶的强度、稳定性及严密性; ④ 基础沉降观测。 1.充水试验一般要求 (1)充水试验应采用无腐蚀性清洁淡水,储罐的试验用水温度不应低于5℃。 (2)充水过程中加强基础沉降观测,如基础发生设计不允许的沉降,应停止充水,待处理后方可继续充水。 (3)充水过程中应将透光孔打开。 (4)在试验过程中,若发现渗透,应立即放水,使液面比渗漏处低300mm左右,修补后继续试验。 (5)放水过程中,将顶部通气孔、透光孔通风孔打开,以防造成罐内真空。引起温度剧烈变化的天气不宜进行罐顶的强度、严密性、稳定性试验。 (6)严禁就地排水,以防基础渗水下沉。 (7)试验过程中会同监理、业...
