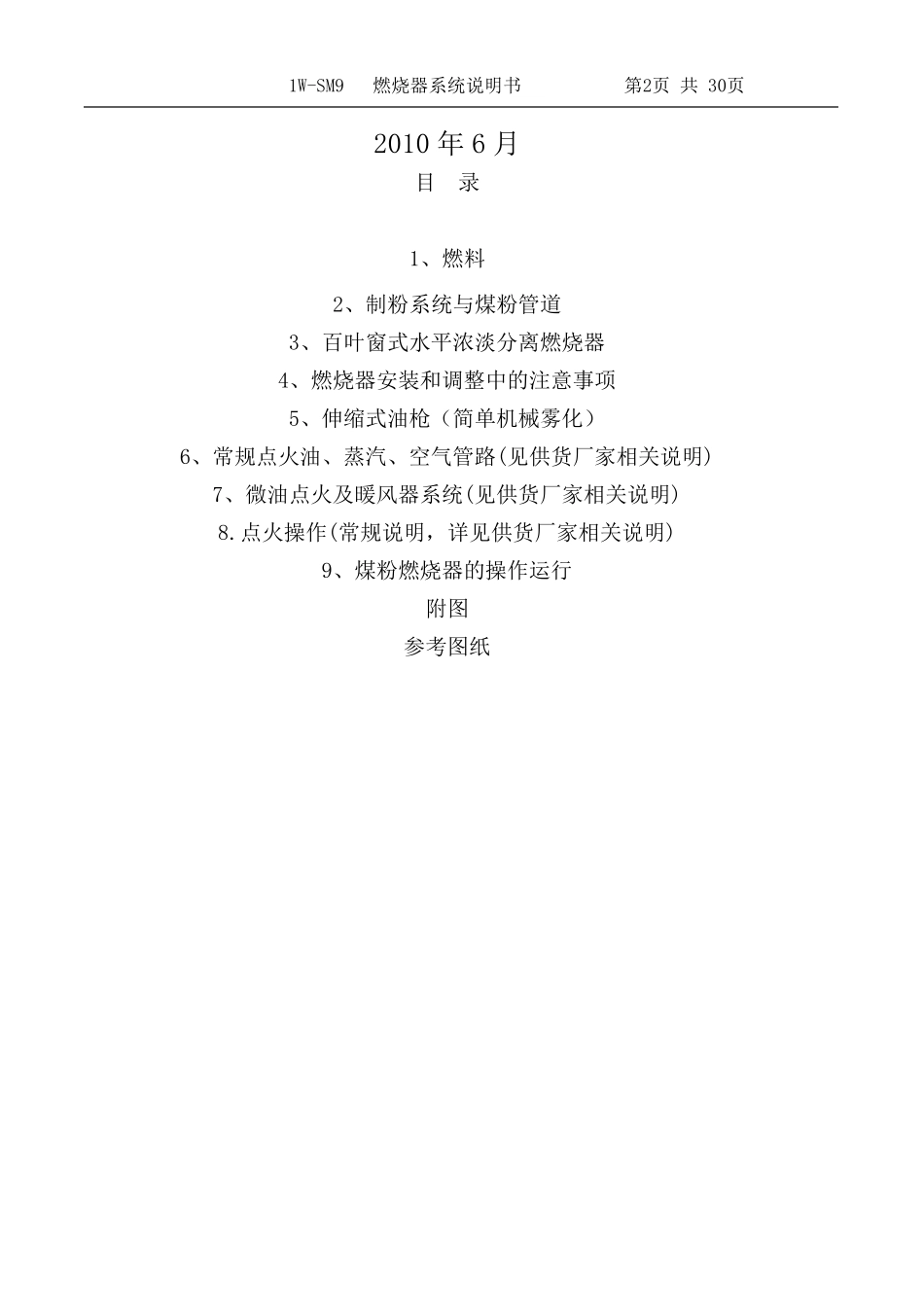

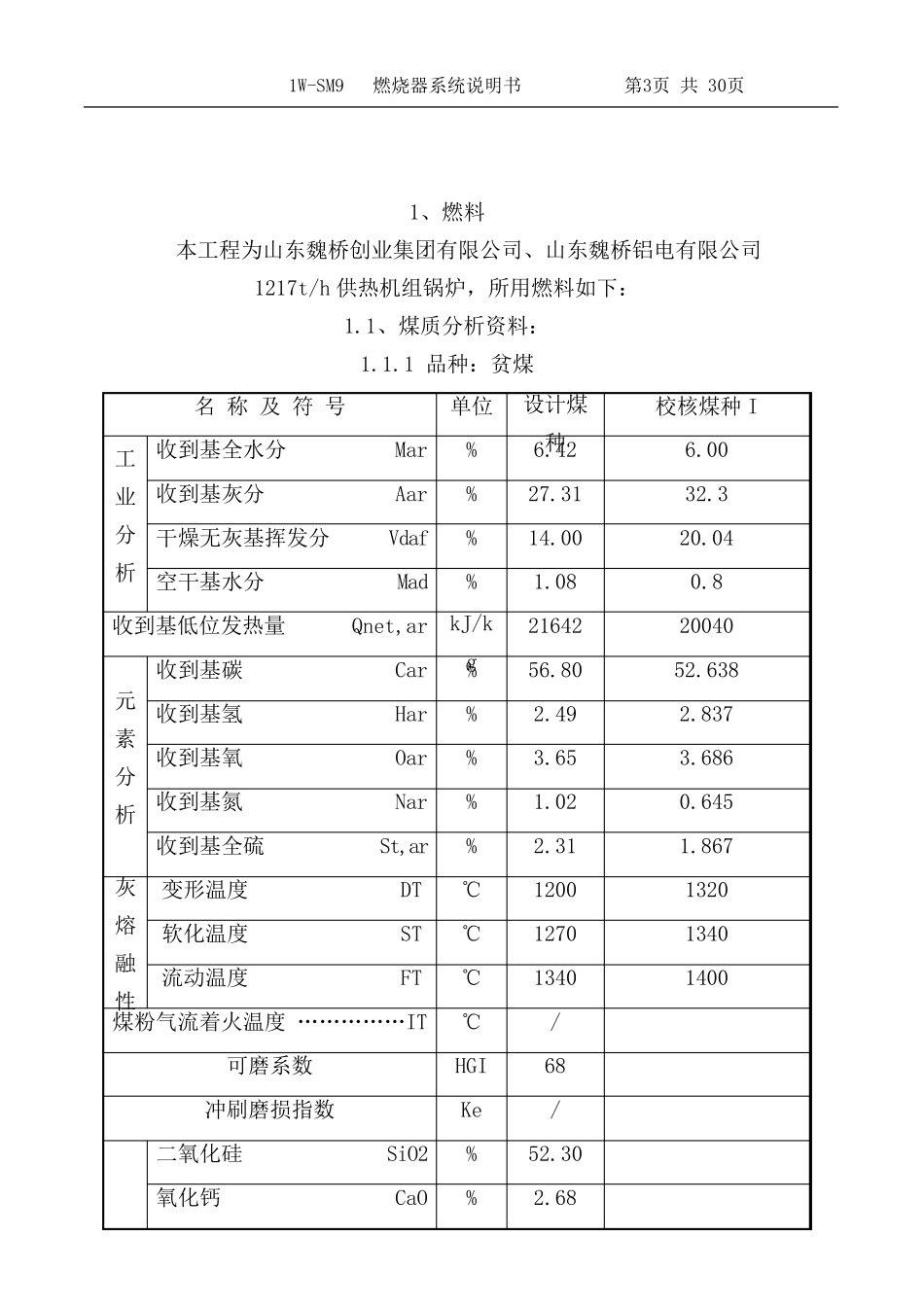

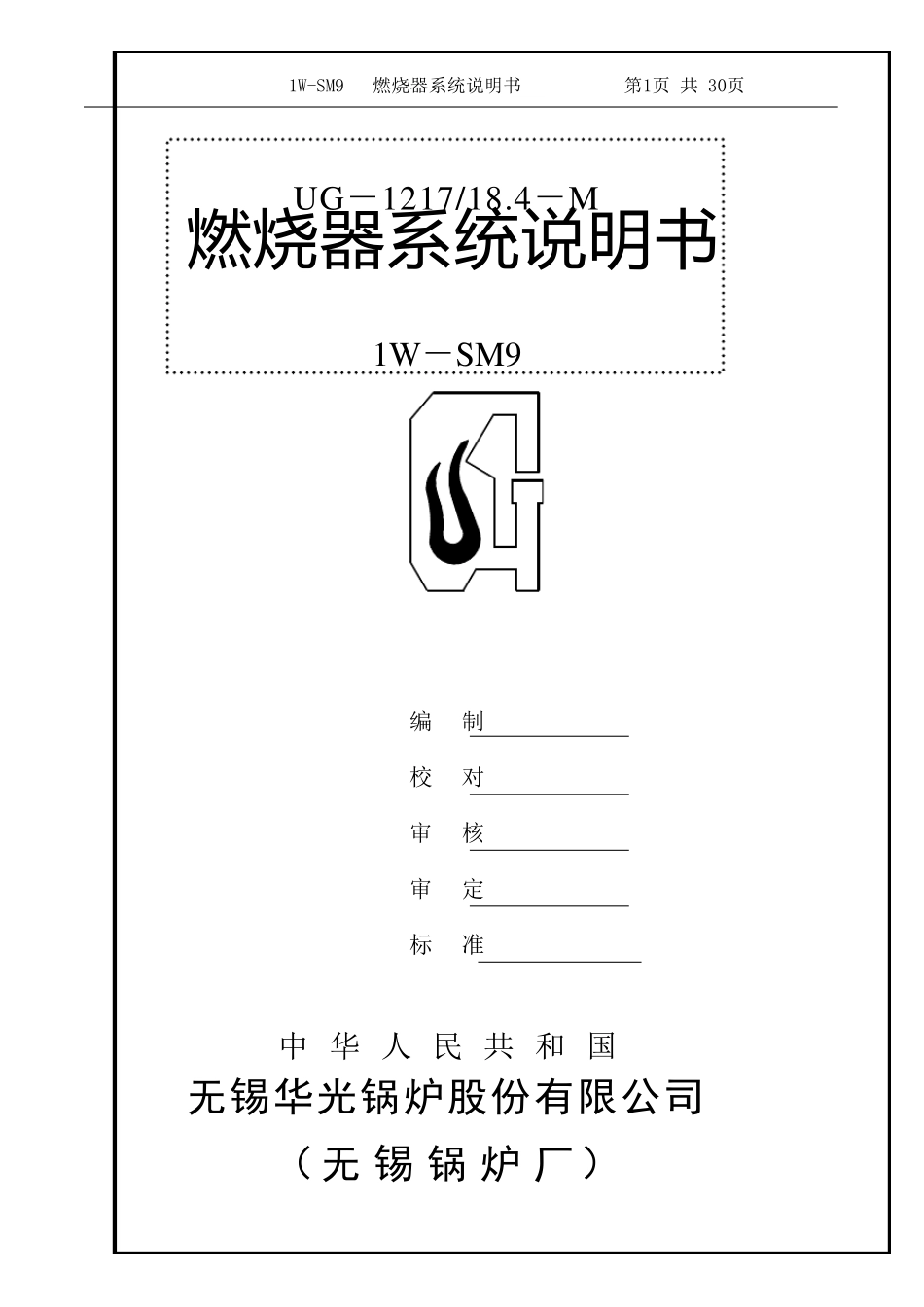

1W-SM9 燃烧器系统说明书 第1页 共 30页 UG－1217/18.4－M 燃 烧 器 系 统 说 明 书 1W －SM9 编 制 校 对 审 核 审 定 标 准 中 华 人 民 共 和 国 无锡华光锅炉股份有限公司 （ 无锡锅炉厂 ） 1W-SM9 燃烧器系统说明书 第2页 共 30页 2010 年6 月 目 录 1、燃料 2、制粉系统与煤粉管道 3、百叶窗式水平浓淡分离燃烧器 4、燃烧器安装和调整中的注意事项 5、伸缩式油枪（简单机械雾化） 6、常规点火油、蒸汽、空气管路(见供货厂家相关说明) 7、微油点火及暖风器系统(见供货厂家相关说明) 8.点火操作(常规说明，详见供货厂家相关说明) 9、煤粉燃烧器的操作运行 附图 参考图纸 1W-SM9 燃烧器系统说明书 第3页 共 30页 1、燃料 本工程为山东魏桥创业集团有限公司、山东魏桥铝电有限公司1217t/h 供热机组锅炉，所用燃料如下： 1.1、煤质分析资料： 1.1.1 品种：贫煤 名 称 及 符 号 单位 设计煤种 校核煤种I 工 业 分析 收到基全水分 Mar % 6.42 6.00 收到基灰分 Aar % 27.31 32.3 干燥无灰基挥发分 Vdaf % 14.00 20.04 空干基水分 Mad % 1.08 0.8 收到基低位发热量 Qnet,ar kJ/kg 21642 20040 元 素 分 析 收到基碳 Car % 56.80 52.638 收到基氢 Har % 2.49 2.837 收到基氧 Oar % 3.65 3.686 收到基氮 Nar % 1.02 0.645 收到基全硫 St,ar % 2.31 1.867 灰 熔 融 性 变形温度 DT ℃ 1200 1320 软化温度 ST ℃ 1270 1340 流动温度 FT ℃ 1340 1400 煤粉气流着火温度 ……………IT ℃ / 可磨系数 HGI 68 冲刷磨损指数 Ke / 二氧化硅 SiO2 % 52.30 氧化钙 CaO % 2.68 1W-SM9 燃烧器系统说明书 第4页 共 30页 名 称 及 符 号 单位 设计煤种 校核煤种I 灰 分 分 析 氧化镁 MgO % 2.31 三氧化二铁 Fe2O3 % 5.33 三氧化二铝 Al2O3 % 33.12 氧化钾 K2O % 0.76 氧化钠 Na2O % 0.24 氧化钛 TiO2 % 0.00 三氧化硫 SO3 % 0.72 1.1.2 飞灰比电阻 测试温度 湿度 电压 电流 比电阻值 设计煤种 校核煤种I 校核煤种II ℃ % V A 25 500 1.0×1011 80 100 3.5×1012 120 3.5×1012 150 1.2×1012 180 3.1×1012 1.2 燃油，0#轻柴油 特性如下： 粘度（20℃） 恩氏粘度°E 1.2～1.67 运动粘度mm2/s 3.8～8.0...
