无阀过滤器技术说明

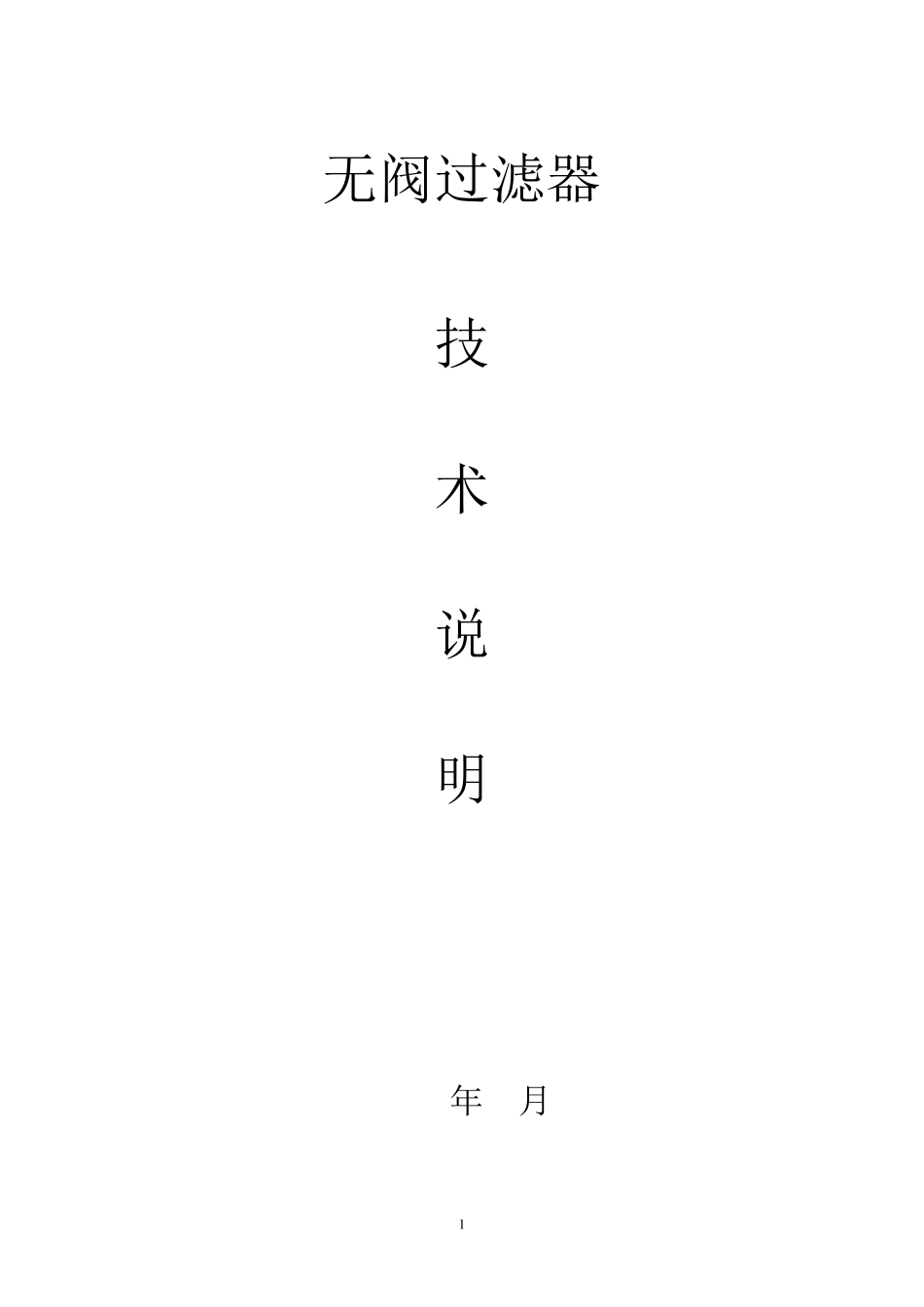

无阀过滤器技术说明_第1页
1/9

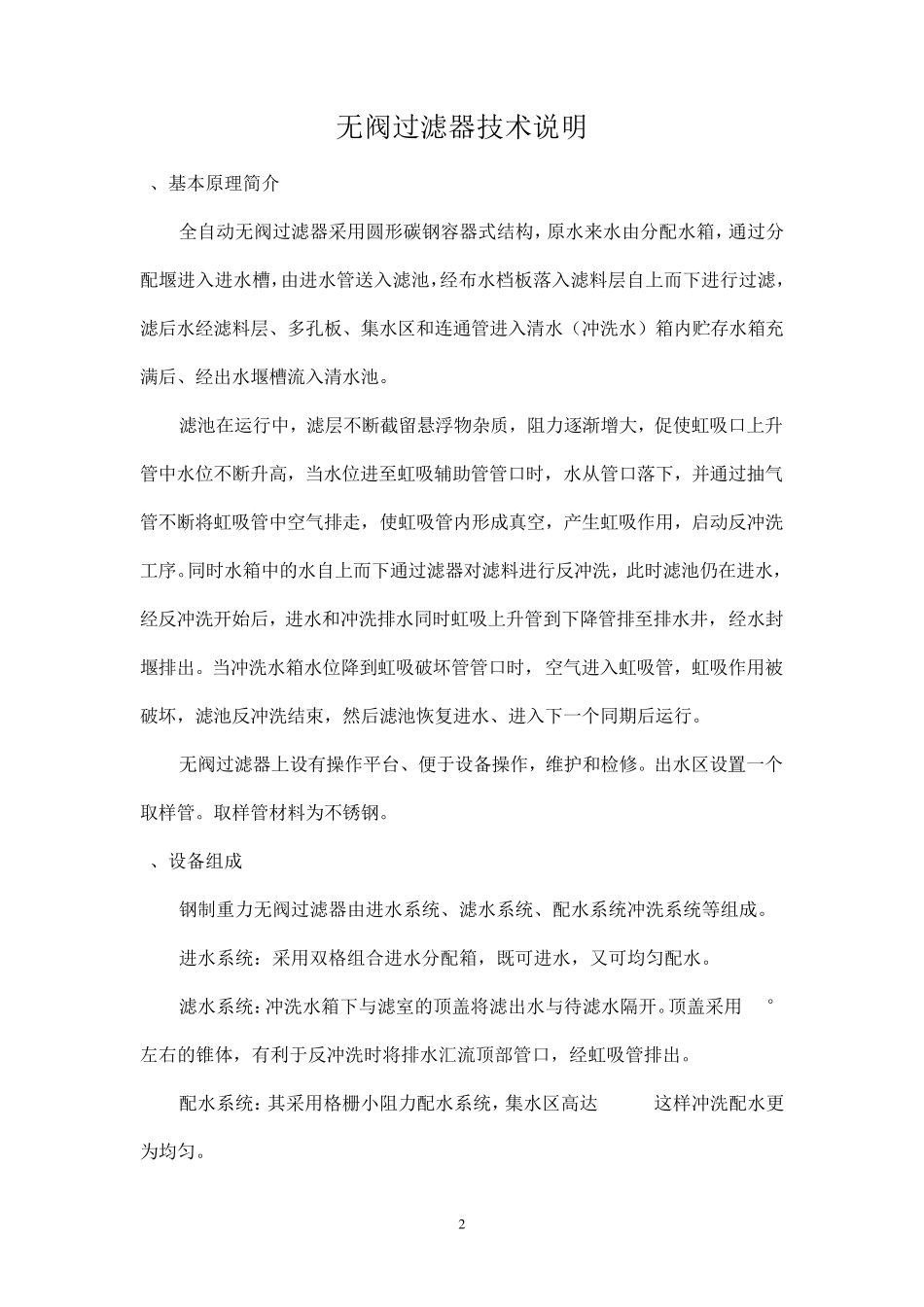

无阀过滤器技术说明_第2页
2/9

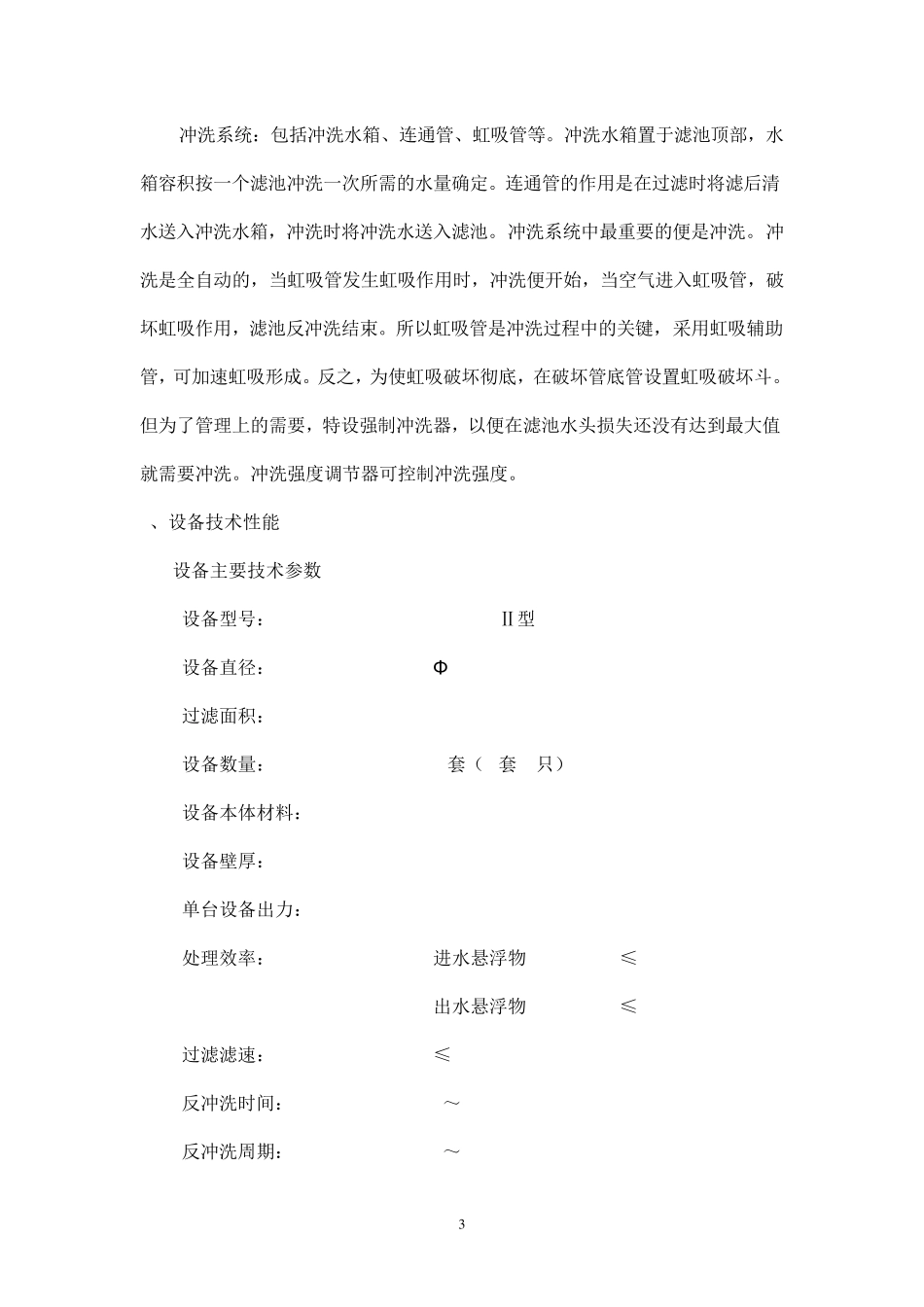

无阀过滤器技术说明_第3页
3/9
1 无阀过滤器 技 术 说 明 2016年 6月 2 无阀过滤器技术说明 1、基本原理简介 全自动无阀过滤器采用圆形碳钢容器式结构,原水来水由分配水箱,通过分配堰进入进水槽,由进水管送入滤池,经布水档板落入滤料层自上而下进行过滤,滤后水经滤料层、多孔板、集水区和连通管进入清水(冲洗水)箱内贮存水箱充满后、经出水堰槽流入清水池。 滤池在运行中,滤层不断截留悬浮物杂质,阻力逐渐增大,促使虹吸口上升管中水位不断升高,当水位进至虹吸辅助管管口时,水从管口落下,并通过抽气管不断将虹吸管中空气排走,使虹吸管内形成真空,产生虹吸作用,启动反冲洗工序。同时水箱中的水自上而下通过滤器对滤料进行反冲洗,此时滤池仍在进水,经反冲洗开始后,进水和冲洗排水同时虹吸上升管到下降管排至排水井,经水封堰排出。当冲洗水箱水位降到虹吸破坏管管口时,空气进入虹吸管,虹吸作用被破坏,滤池反冲洗结束,然后滤池恢复进水、进入下一个同期后运行。 无阀过滤器上设有操作平台、便于设备操作,维护和检修。出水区设置一个取样管。取样管材料为不锈钢。 2、设备组成 钢制重力无阀过滤器由进水系统、滤水系统、配水系统冲洗系统等组成。 进水系统:采用双格组合进水分配箱,既可进水,又可均匀配水。 滤水系统:冲洗水箱下与滤室的顶盖将滤出水与待滤水隔开。顶盖采用 15°左右的锥体,有利于反冲洗时将排水汇流顶部管口,经虹吸管排出。 配水系统:其采用格栅小阻力配水系统,集水区高达 500mm这样冲洗配水更为均匀。 3 冲洗系统:包括冲洗水箱、连通管、虹吸管等。冲洗水箱置于滤池顶部,水箱容积按一个滤池冲洗一次所需的水量确定。连通管的作用是在过滤时将滤后清水送入冲洗水箱,冲洗时将冲洗水送入滤池。冲洗系统中最重要的便是冲洗。冲洗是全自动的,当虹吸管发生虹吸作用时,冲洗便开始,当空气进入虹吸管,破坏虹吸作用,滤池反冲洗结束。所以虹吸管是冲洗过程中的关键,采用虹吸辅助管,可加速虹吸形成。反之,为使虹吸破坏彻底,在破坏管底管设置虹吸破坏斗。但为了管理上的需要,特设强制冲洗器,以便在滤池水头损失还没有达到最大值就需要冲洗。冲洗强度调节器可控制冲洗强度。 3、设备技术性能 3.1设备主要技术参数 设备型号: DLB150-Ⅱ型 设备直径: Φ 3200mm 过滤面积: 16.0768m2 设备数量: 2套(1套 2只) 设备本体材料: Q235-A 设备壁厚: 10mm 单台设备出力: 150m3/h 处理效率:...
