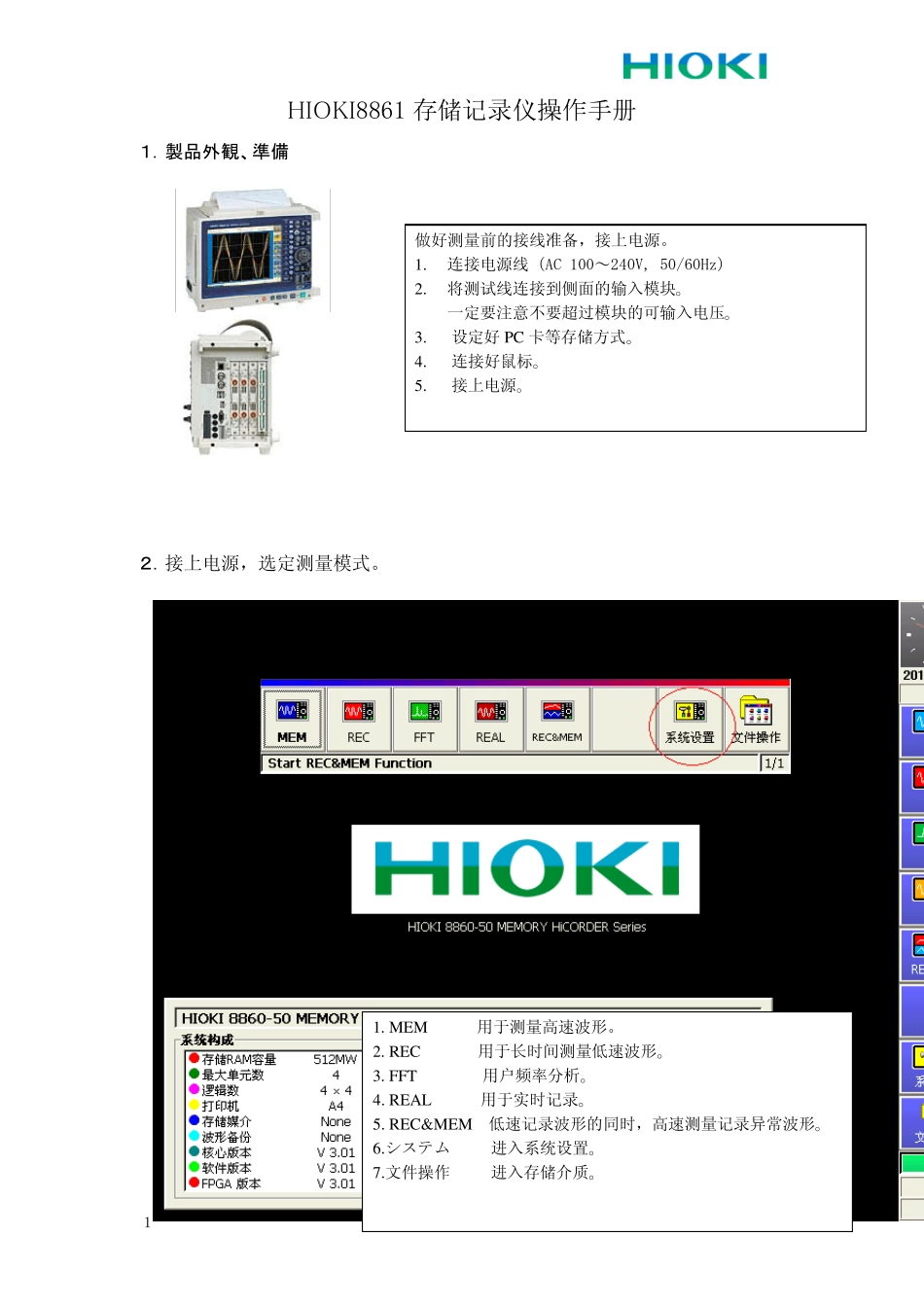

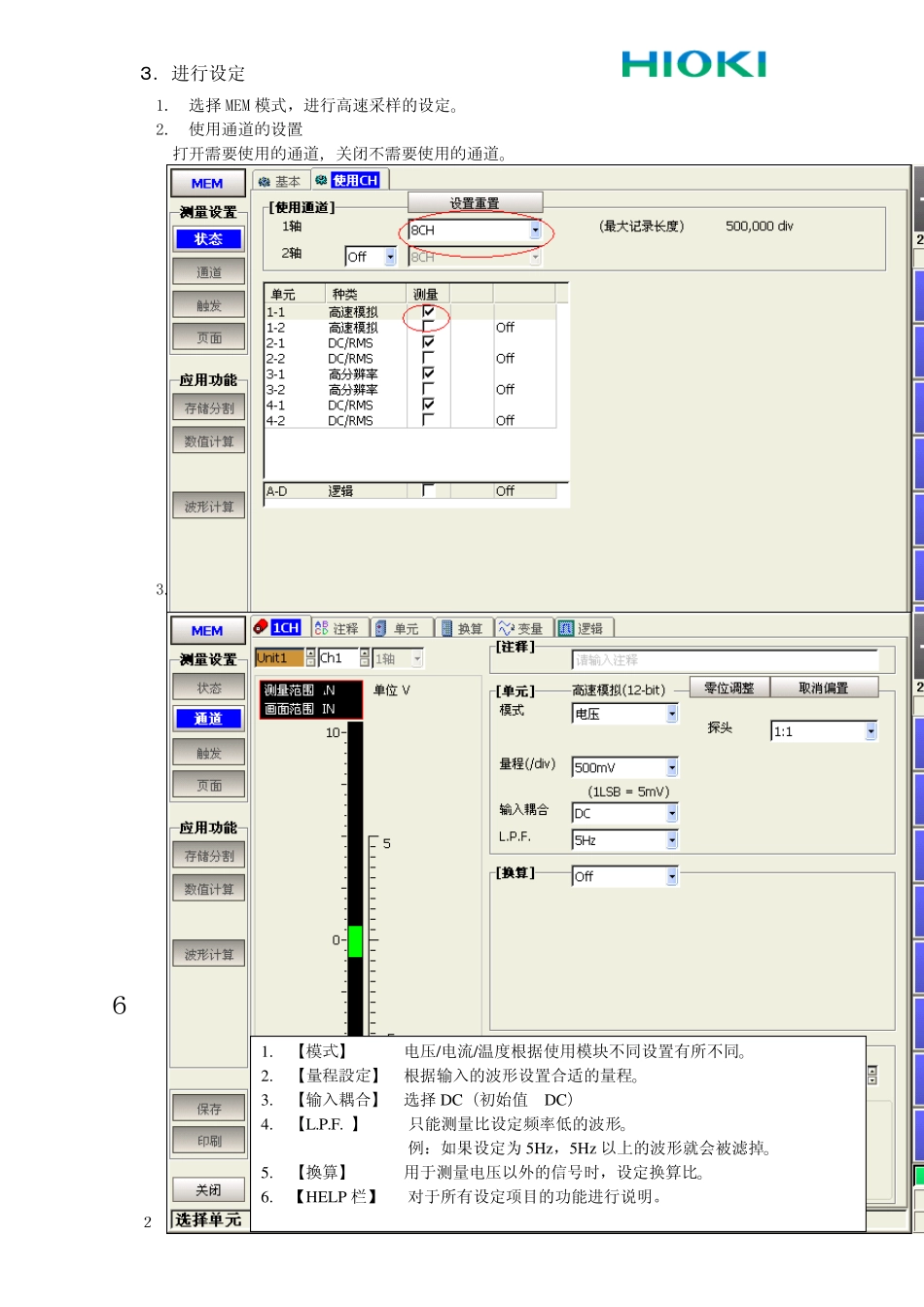

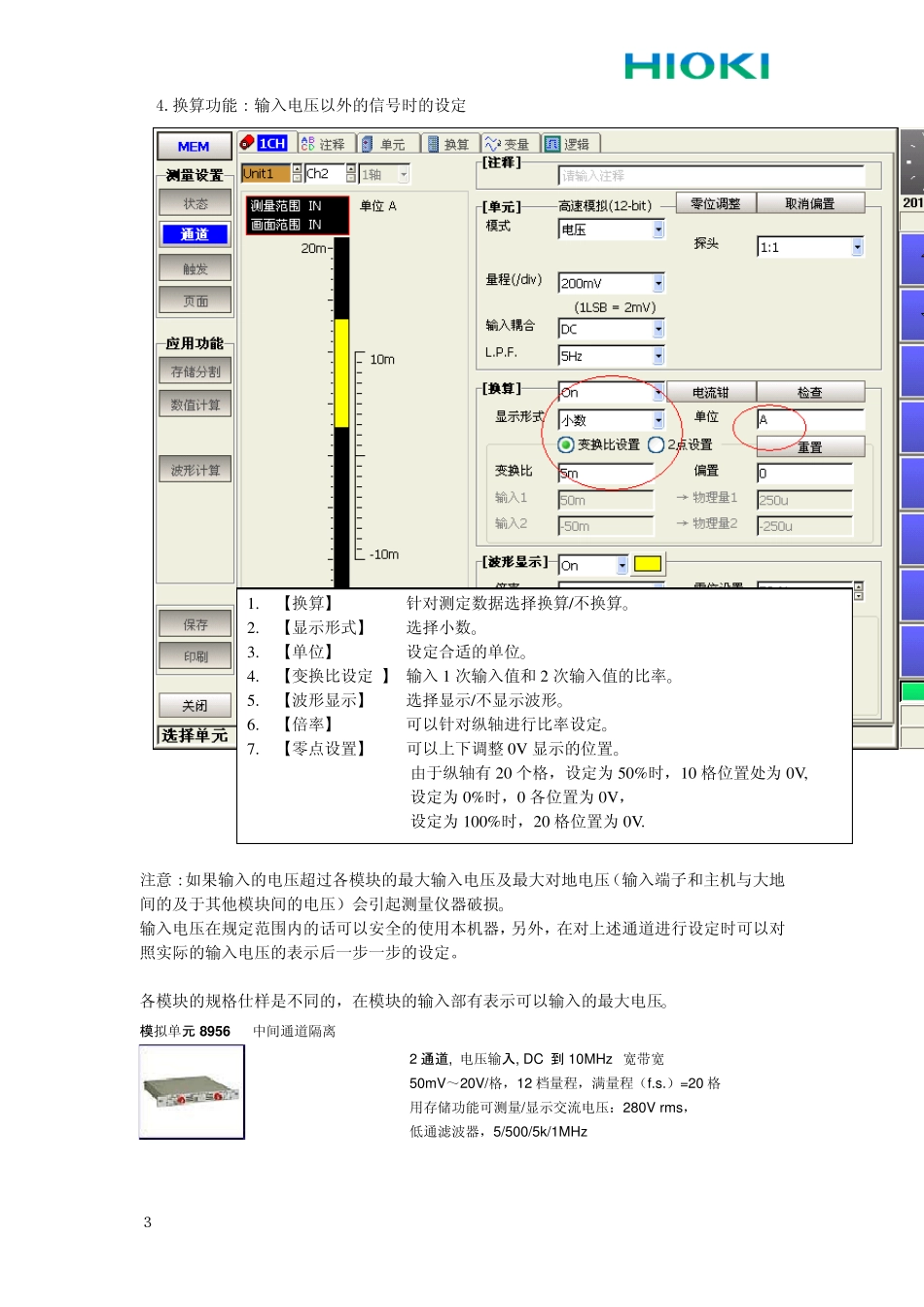

1 HIOKI8861 存 储记录仪操 作 手 册 1.製品外観、準備 2.接上电源,选定测量模式。 做好测量前的接线准备,接上电源。 1. 连接电源线(AC 100~240V, 50/60Hz) 2. 将测试线连接到侧面的输入模块。 一定要注意不要超过模块的可输入电压。 3. 设定好 PC 卡等存储方式。 4. 连接好鼠标。 5. 接上电源。 1. MEM 用于测量高速波形。 2. REC 用于长时间测量低速波形。 3. FFT 用户频率分析。 4. REAL 用于实时记录。 5. REC&MEM 低速记录波形的同时,高速测量记录异常波形。 6.システム 进入系统设置。 7.文件操作 进入存储介质。 23.进行设定 1. 选择MEM 模式,进行高速采样的设定。 2. 使用通道的设置 打开需要使用的通道,关闭不需要使用的通道。 3. 对每个通道的具体信息进行设置。 1. 【模式】 电压/电流/温度根据使用模块不同设置有所不同。 2. 【量程設定】 根据输入的波形设置合适的量程。 3. 【输入耦合】 选择DC(初始值 DC) 4. 【L.P.F. 】 只能测量比设定频率低的波形。 例:如果设定为5Hz,5Hz以上的波形就会被滤掉。 5. 【換算】 用于测量电压以外的信号时,设定换算比。 6. 【HELP 栏】 对于所有设定项目的功能进行说明。 6 1 3 4.换算功能:输入电压以外的信号时的设定 注意:如果输入的电压超过各模块的最大输入电压及最大对地电压(输入端子和主机与大地间的及于其他模块间的电压)会引起测量仪器破损。 输入电压在规定范围内的话可以安全的使用本机器,另外,在对上述通道进行设定时可以对照实际的输入电压的表示后一步一步的设定。 各模块的规格仕样是不同的,在模块的输入部有表示可以输入的最大电压。 模 拟单元 8 9 5 6 中间通道隔离 2 通 道 , 电压输入 , DC 到 10MHz 宽带宽 50mV~20V/格,12 档量程,满量程(f.s .)=20 格 用存储功能可测量/显示交流电压:280V rms , 低通滤波器,5/500/5k/1MHz 1. 【换算】 针对测定数据选择换算/不换算。 2. 【显示形式】 选择小数。 3. 【单位】 设定合适的单位。 4. 【变换比设定 】 输入1 次输入值和2 次输入值的比率。 5. 【波形显示】 选择显示/不显示波形。 6. 【倍率】 可以针对纵轴进行比率设定。 7. 【零点设置】 可以上下调整 0V 显示的位置。 由于纵轴有 20 个格,设定为 50%时,10 格位置处为 0V, 设定为 0%时...
