时间域剖面转换为深度域剖面操作流程

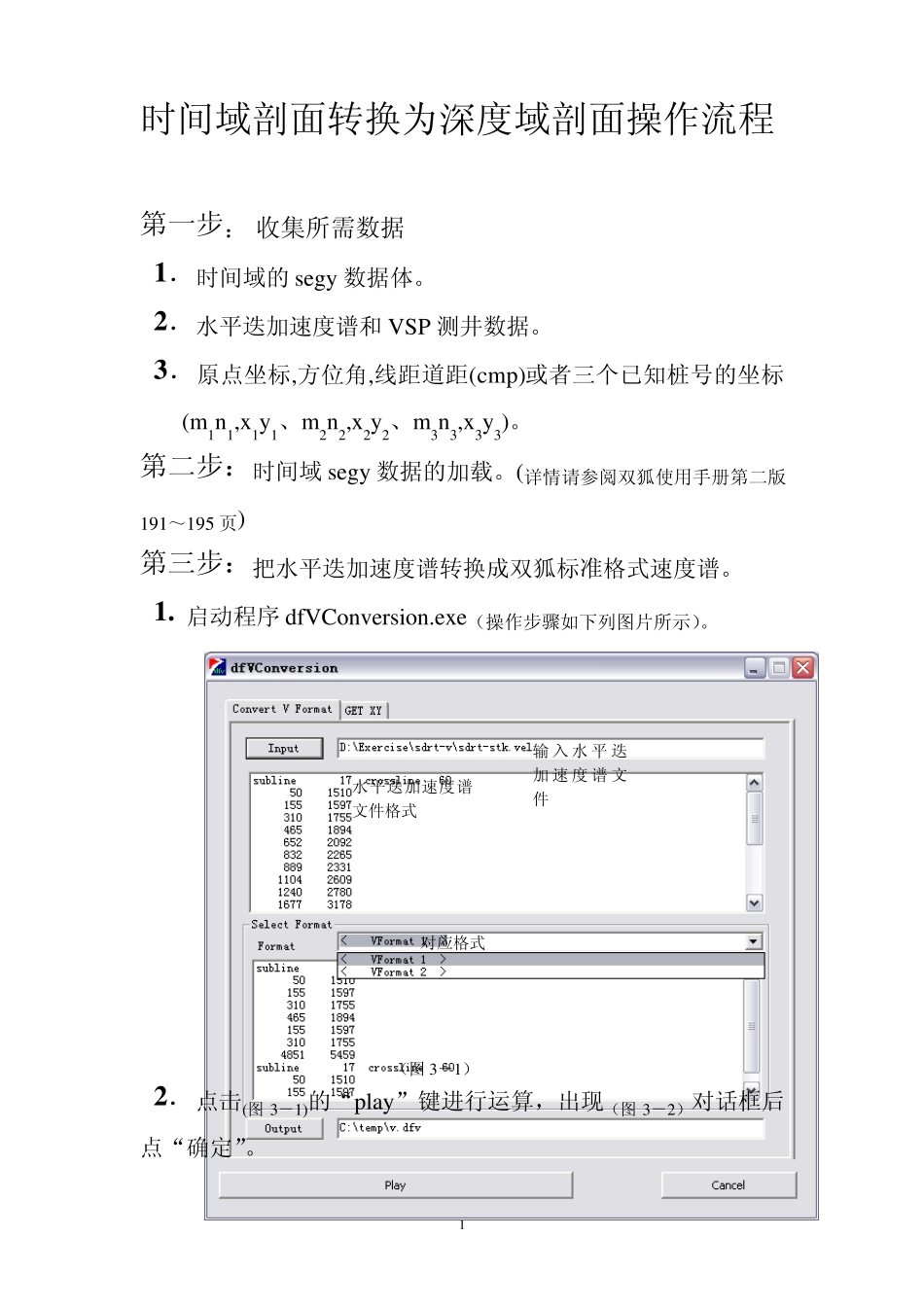

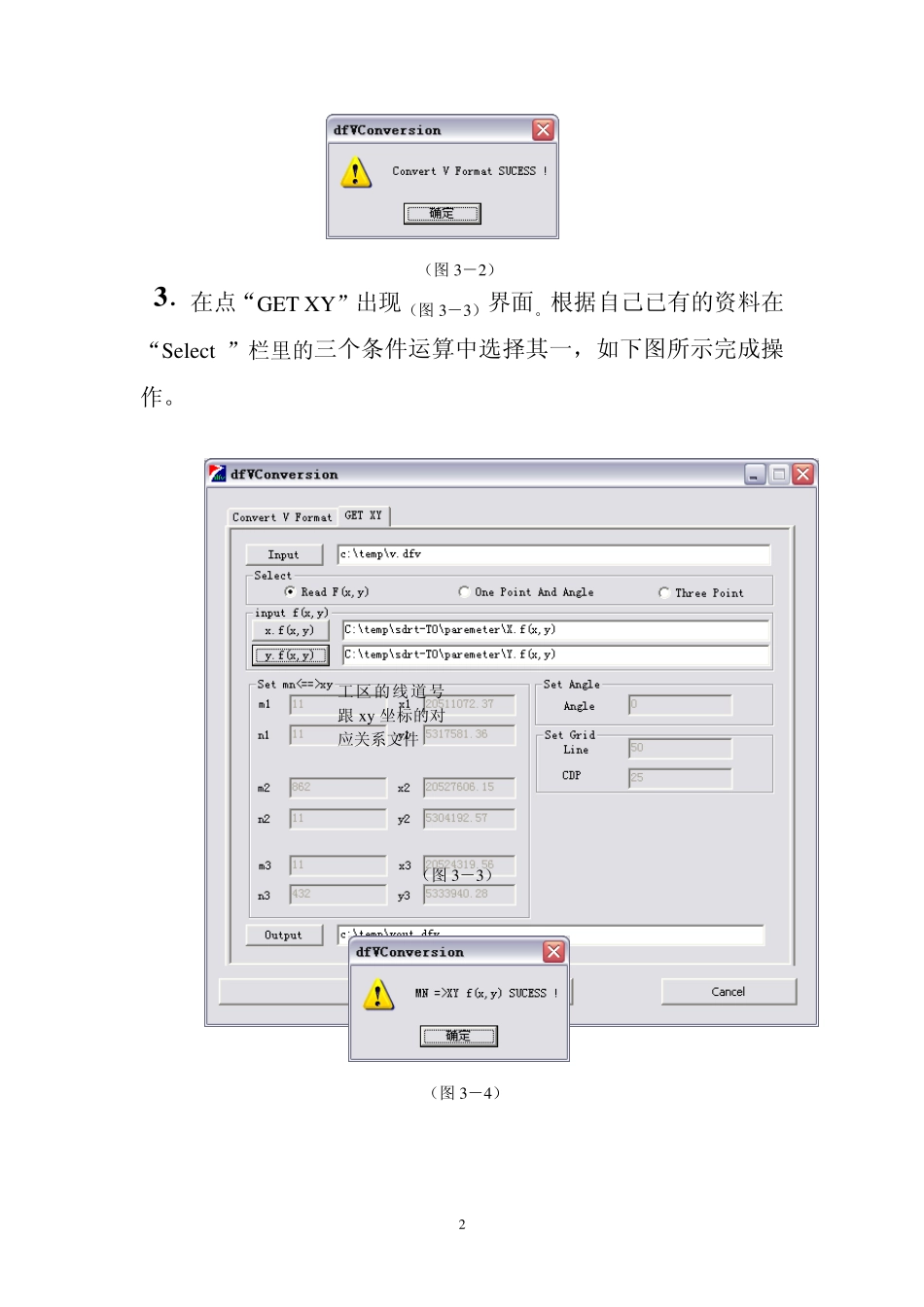

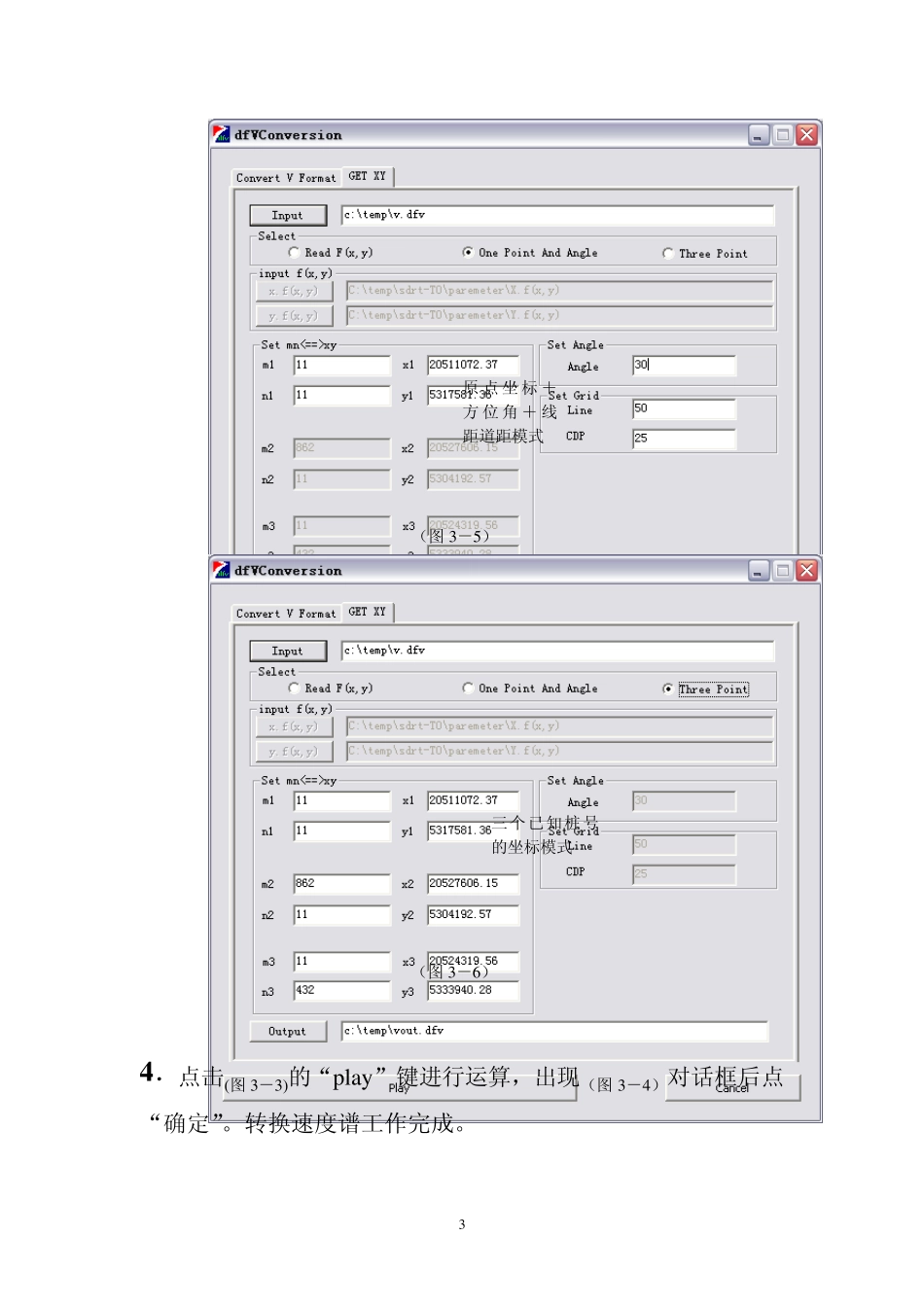

1 时间域剖面转换为深度域剖面操作流程 第一步： 收集所需数据 1 ．时间域的segy 数据体。 2 ．水平迭加速度谱和VSP 测井数据。 3 ．原点坐标,方位角,线距道距(cmp)或者三个已知桩号的坐标(m1n1,x 1y 1、m2n2,x 2y 2、m3n3,x 3y 3)。 第二步：时间域segy 数据的加载。(详情请参阅双狐使用手册第二版191～195 页) 第三步：把水平迭加速度谱转换成双狐标准格式速度谱。 1 . 启动程序dfVConversion.exe（操作步骤如下列图片所示）。 （图3－1） 2 ．点击(图3－1)的“play”键进行运算，出现（图3－2）对话框后点“确定”。 输 入 水平迭加速度谱文件 水平迭加速度谱文件格式 对应格式 2 （图3－2） 3 ．在点“GET XY”出现（图3－3）界面。根据自己已有的资料在“Select ”栏里的三个条件运算中选择其一，如下图所示完成操作。 （图3－3） （图3－4） 工区的线道号跟 x y 坐标的对应关系文件 3 （图3－5） （图3－6） 4 ．点击(图3－3)的“p lay ”键进行运算，出现（图3－4）对话框后点“确定”。转换速度谱工作完成。 原 点坐 标 ＋方 位 角 ＋ 线距道距模式 三个已知桩号的坐标模式 4 第四步：建速度场。 1 . 启动程序dfVr.ex e 对双狐标准格式的速度谱进行数据转换。把速度谱转换成速度场散点（具体操作如图（图4－1）所示） （图4－1） 点击“确定”进行数据运算，出现速度散点的文本文件（图4－2）其四列数据从左到由排分别为道号 n、线号 m、时间 t、平均速度v a。速度场散点的转换完成。 （图4－2） 转深度域剖面一般选 m,n,t,v a 5 2 ．启动程序dfDimension.exe 对速度场散点进行网格化。 （具体操作如下列图片所示） （图4－3） （图4－5） 其中注意终止时间不得低于10000，网格间距台式机一般是100，笔记本电脑一般为200。 “可信度”的设置，如（图4－6）所示。 输入速度场散点文件 选择三维网格化计算 最后点击“运算” 网格数目一般不超过 10 加密次数一般给 4 次 工区的起始线道号和起始时间 工区的终止线道号和时间 网格间距 6 （图4 －6 ） （图4 －7 ） 可信度一般给3 0 最后点击“确定” 点击“观看结果” 7 （图4 －8 ） （图4 －9 ） 速度场的建立完成。 点击 8 第五步：启动程序dfpointcu rv e.ex e 内插出一条VSP 曲线与原始的VSP 做对比。（具体操作步骤如以下图片所示） （图5－1） （图5...
