昆明理工大学电子实习报告

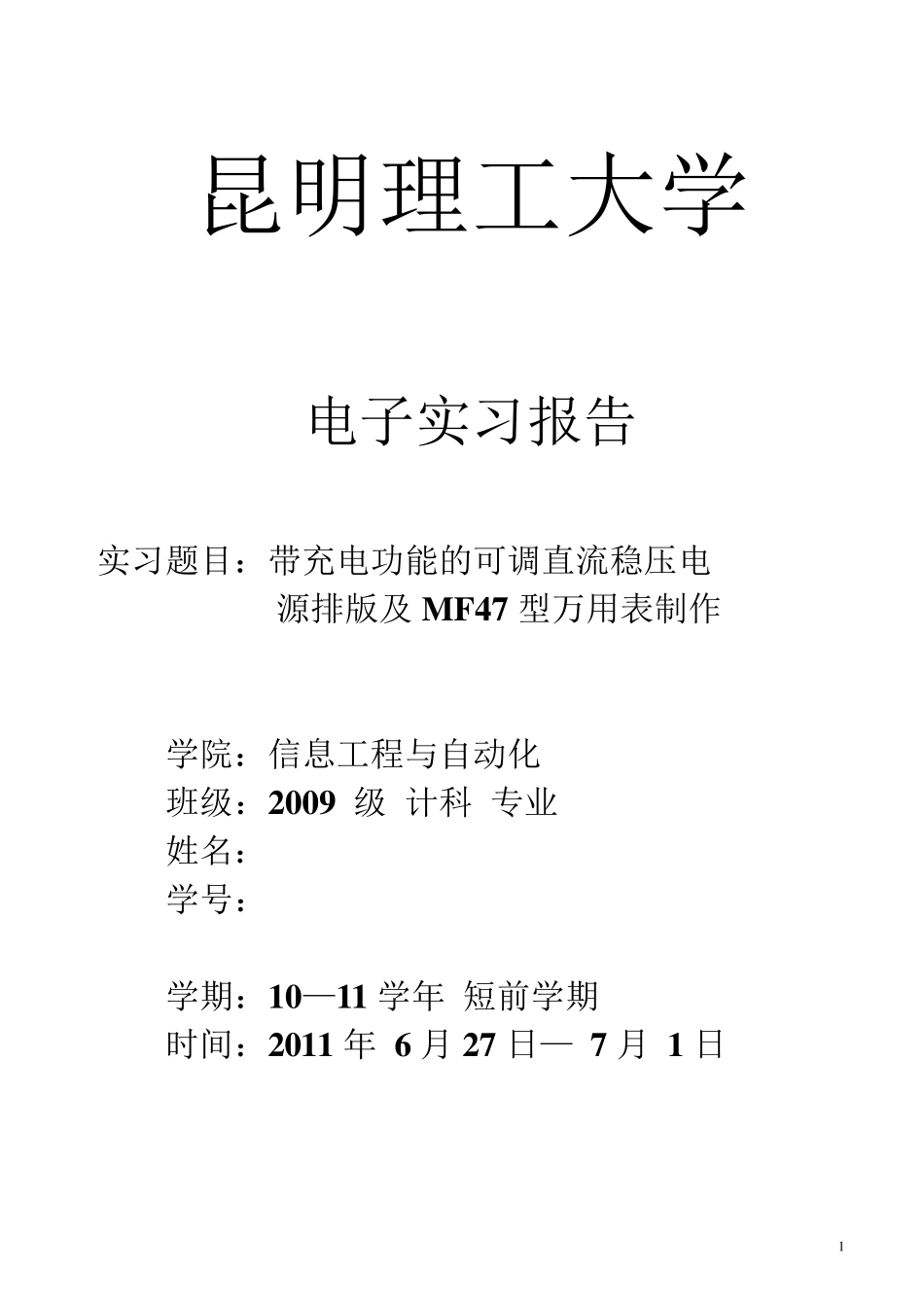

1 昆明理工大学 电子实习报告 实习题目：带充电功能的可调直流稳压电 源排版及M F47 型万用表制作 学院：信息工程与自动化 班级：2009 级 计科 专业 姓名：*** 学号：************ 学期：10—11 学年 短前学期 时间：2011 年 6 月 27 日— 7 月 1 日 2 目录 一、实习目的 ............................................................................................................. 3 二、实习内容 ............................................................................................................. 3 三、 实习过程 ........................................................................................................... 3 1、带充电功能的可调直流稳压电源的排版 .................................................... 3 2、M F47型万用电表的安装及调试 .................................................................. 7 四、问题解决及最终完成情况 ................................................................................. 7 五、 实习心得 ........................................................................................................... 8 3 一、实习目的 通过对实际应用电路的制作，培养学生基本的实验制作技能，训练其实践动手能力，启发学生在实践活动中的工程意识。 1、 掌握电阻、电容、二极管等电子元件的识别方法、万用表的组装及焊接的基本方法和技巧。 2、 了解带充电功能的可调直流稳压电源的基本原理。 3、 学会绘制电路原理图和印刷电路板图的基本方法和技巧。 4、 增强同学们的动手能力。 5、 掌握理论知识与实际相结合的方法与技巧。 6、 让同学更加明确所学知识的用途及实际应用。 7、 激发同学们对知识学习的积极性。 二、实习内容 1、带充电功能的可调直流稳压电源的排版 2、万用电表的焊接、安装及调试 三、 实习过程 1 、带充电功能的可调直流稳压电源的排版 电路原理图如下图1 所示，电压调节主要由LM317 完成。 图1 带充电功能的可调直流稳压电源原理图 整流滤波、稳压、调压电路 充电电路 1）、整流滤波电路 220V~市电 —— 变压器 —— 15V~ ——熔断器 （短路保护）—— Ⅱ Ⅰ 4 整流（VQ）—— R6,VL1(电源指示) —— 滤波（C1）—— ...
