明火煤监测系统技术规范

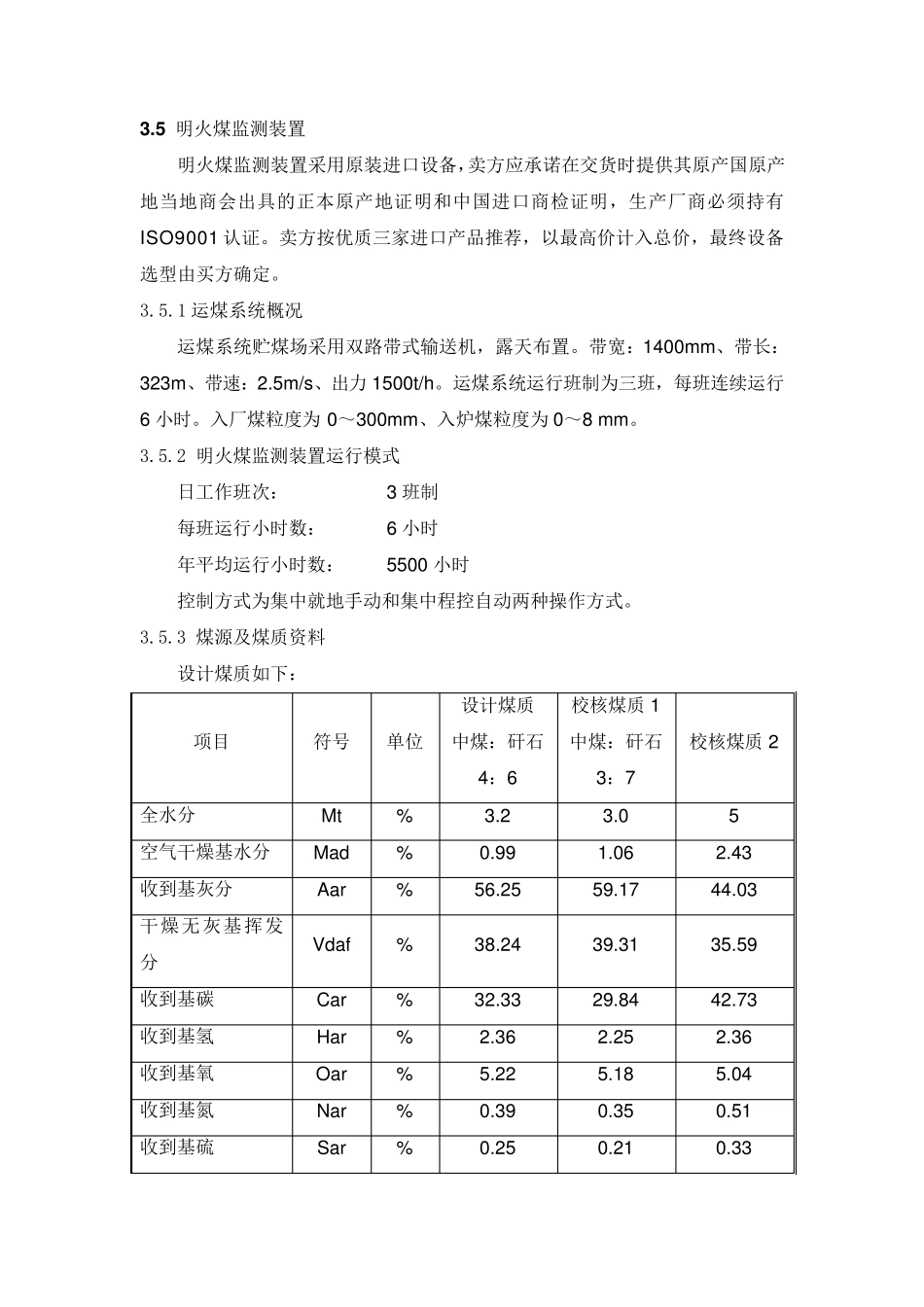

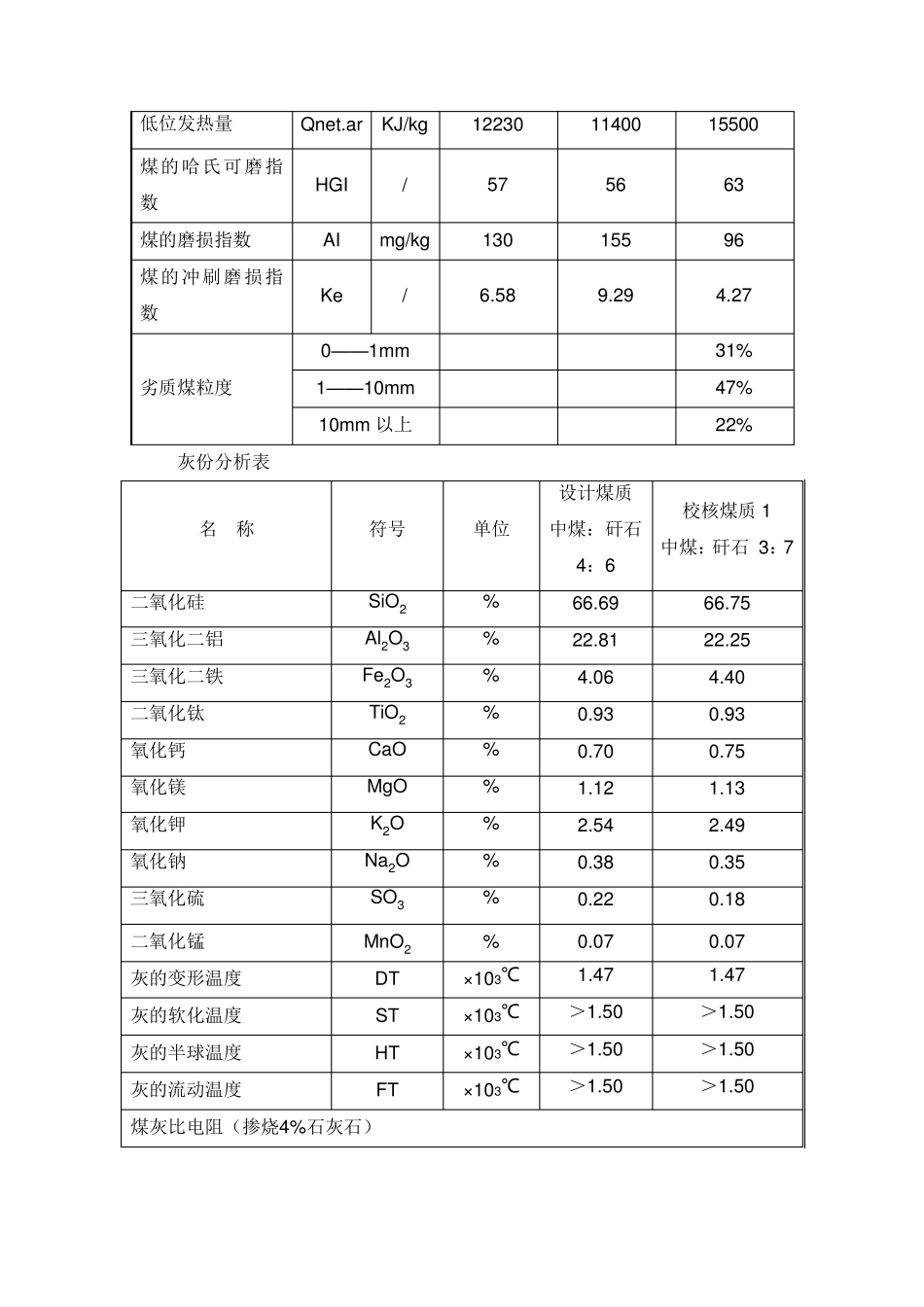

3 .5 明火煤监测装置 明火煤监测装置采用原装进口设备，卖方应承诺在交货时提供其原产国原产地当地商会出具的正本原产地证明和中国进口商检证明，生产厂商必须持有ISO9001 认证。卖方按优质三家进口产品推荐，以最高价计入总价，最终设备选型由买方确定。 3.5.1 运煤系统概况 运煤系统贮煤场采用双路带式输送机，露天布置。带宽：1400mm、带长：323m、带速：2.5m/s、出力 1500t/h。运煤系统运行班制为三班，每班连续运行6 小时。入厂煤粒度为 0～300mm、入炉煤粒度为 0～8 mm。 3.5.2 明火煤监测装置运行模式 日工作班次： 3 班制 每班运行小时数： 6 小时 年平均运行小时数： 5500 小时 控制方式为集中就地手动和集中程控自动两种操作方式。 3.5.3 煤源及煤质资料 设计煤质如下： 项目 符号 单位 设计煤质 中煤：矸石 4：6 校核煤质1 中煤：矸石 3：7 校核煤质2 全水分 Mt % 3.2 3.0 5 空气干燥基水分 Mad % 0.99 1.06 2.43 收到基灰分 Aar % 56.25 59.17 44.03 干燥无灰基挥发分 Vdaf % 38.24 39.31 35.59 收到基碳 Car % 32.33 29.84 42.73 收到基氢 Har % 2.36 2.25 2.36 收到基氧 Oar % 5.22 5.18 5.04 收到基氮 Nar % 0.39 0.35 0.51 收到基硫 Sar % 0.25 0.21 0.33 低位发热量 Qnet.ar KJ/kg 12230 11400 15500 煤的哈氏可磨指数 HGI / 57 56 63 煤的磨损指数 AI mg/kg 130 155 96 煤的冲刷磨损指数 Ke / 6.58 9.29 4.27 劣质煤粒度 0——1mm 31% 1——10mm 47% 10mm 以上 22% 灰份分析表 名 称 符号 单位 设计煤质 中煤：矸石 4：6 校核煤质1 中煤：矸石 3：7 二氧化硅 SiO2 % 66.69 66.75 三氧化二铝 Al2O3 % 22.81 22.25 三氧化二铁 Fe2O3 % 4.06 4.40 二氧化钛 TiO2 % 0.93 0.93 氧化钙 CaO % 0.70 0.75 氧化镁 MgO % 1.12 1.13 氧化钾 K2O % 2.54 2.49 氧化钠 Na2O % 0.38 0.35 三氧化硫 SO3 % 0.22 0.18 二氧化锰 MnO2 % 0.07 0.07 灰的变形温度 DT × 103℃ 1.47 1.47 灰的软化温度 ST × 103℃ ＞1.50 ＞1.50 灰的半球温度 HT × 103℃ ＞1.50 ＞1.50 灰的流动温度 FT × 103℃ ＞1.50 ＞1.50 煤灰比电阻（掺烧4%石灰石） 样品名称 测量电压(V) 测试温度(℃) 单位 飞灰比电阻 设计煤 T=890℃ Ca/S=0...
