明瑞MR208A控制器调试基本步骤v1.2

明瑞MR208A控制器调试基本步骤v1.2_第1页
1/10
明瑞MR208A控制器调试基本步骤v1.2_第2页
2/10
明瑞MR208A控制器调试基本步骤v1.2_第3页
3/10

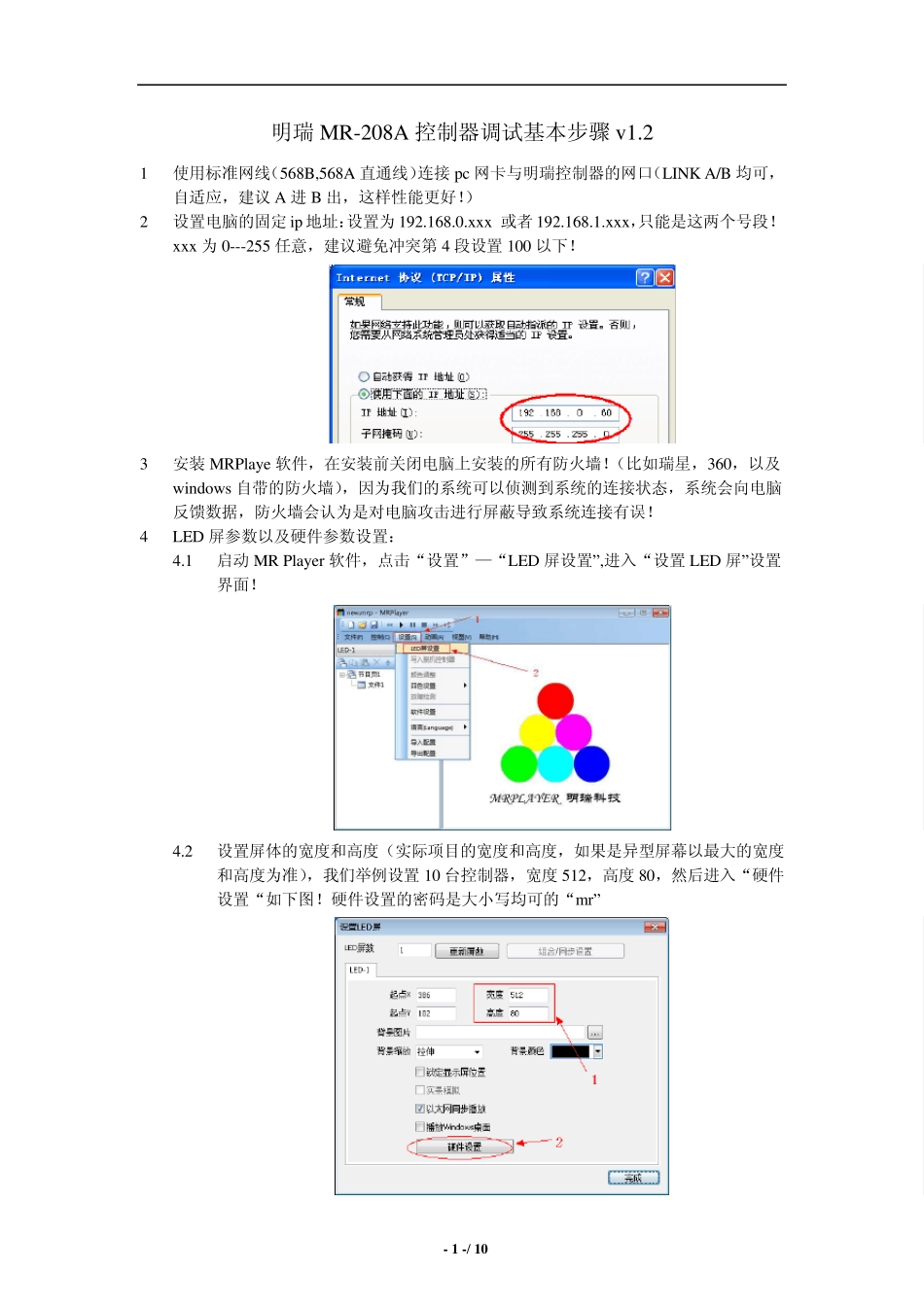

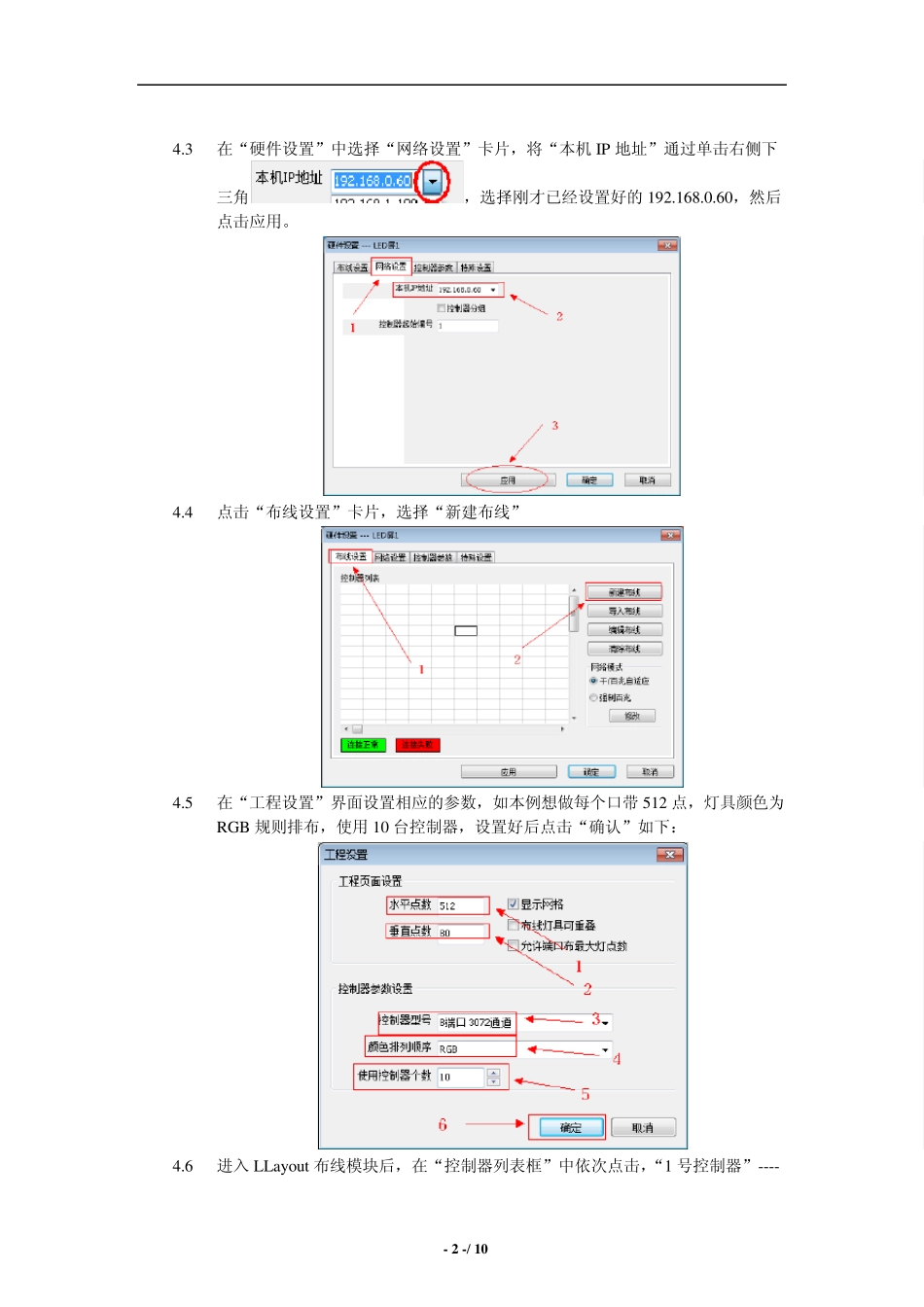

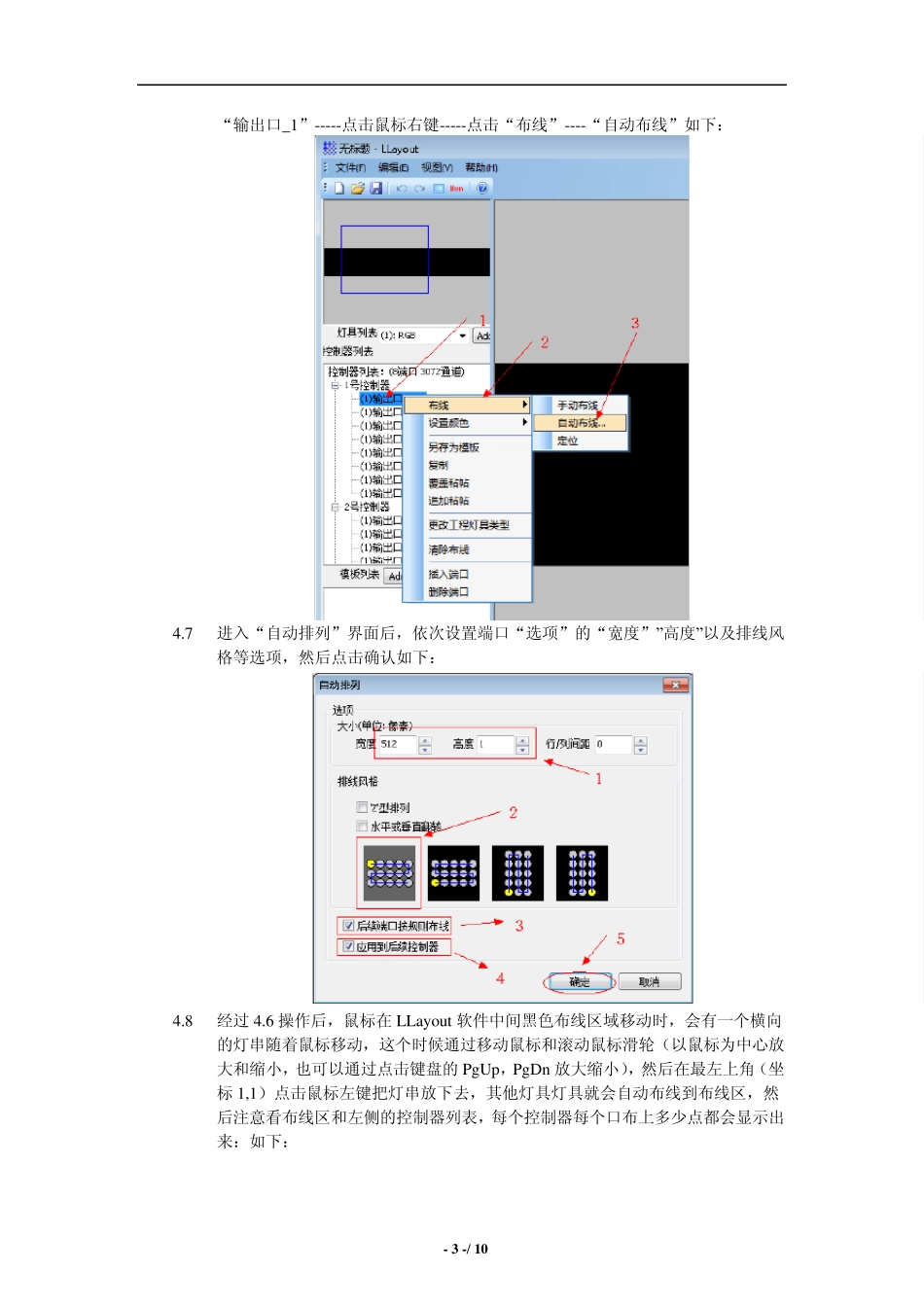

- 1 -/ 1 0 明瑞MR-208A 控制器调试基本步骤v1.2 1 使用标准网线(568B,568A 直通线)连接pc 网卡与明瑞控制器的网口(LINK A/B 均可,自适应,建议A 进B 出,这样性能更好!) 2 设置电脑的固定ip 地址:设置为192.168.0.xxx 或者192.168.1.xxx,只能是这两个号段!xxx为0---255 任意,建议避免冲突第4 段设置100 以下! 3 安装MRPlaye 软件,在安装前关闭电脑上安装的所有防火墙!(比如瑞星,360,以及windows 自带的防火墙),因为我们的系统可以侦测到系统的连接状态,系统会向电脑反馈数据,防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误! 4 LED 屏参数以及硬件参数设置: 4.1 启动MR Player 软件,点击“设置”—“LED 屏设置”,进入“设置LED 屏”设置界面! 4.2 设置屏体的宽度和高度(实际项目的宽度和高度,如果是异型屏幕以最大的宽度和高度为准),我们举例设置10 台控制器,宽度 512,高度 80,然后进入“硬件设置“如下图!硬件设置的密码是大小写均可的“mr” - 2 -/ 1 0 4.3 在“硬件设置”中选择“网络设置”卡片,将“本机 IP 地址”通过单击右侧下三角,选择刚才已经设置好的 192.168.0.60,然后点击应用。 4.4 点击“布线设置”卡片,选择“新建布线” 4.5 在“工程设置”界面设置相应的参数,如本例想做每个口带 512 点,灯具颜色为RGB 规则排布,使用 10 台控制器,设置好后点击“确认”如下: 4.6 进入 LLay ou t 布线模块后,在“控制器列表框”中依次点击,“1 号控制器”---- - 3 -/ 1 0 “输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下: 4.7 进入“自动排列”界面后,依次设置端口“选项”的“宽度””高度”以及排线风格等选项,然后点击确认如下: 4.8 经过 4.6 操作后,鼠标在 LLay ou t 软件中间黑色布线区域移动时,会有一个横向的灯串随着鼠标移动,这个时候通过移动鼠标和滚动鼠标滑轮(以鼠标为中心放大和缩小,也可以通过点击键盘的 PgUp,PgDn 放大缩小),然后在最左上角(坐标 1,1)点击鼠标左键把灯串放下去,其他灯具灯具就会自动布线到布线区,然后注意看布线区和左侧的控制器列表,每个控制器每个口布上多少点都会显示出来:如下: - 4 -/ 1 0 4 .8 .1 4 .8 .2 4 .9 检查以上设置无误后,点击“保存”按钮,随便选择一个位置(比如桌面)和填写一个文件名(比如 5...
