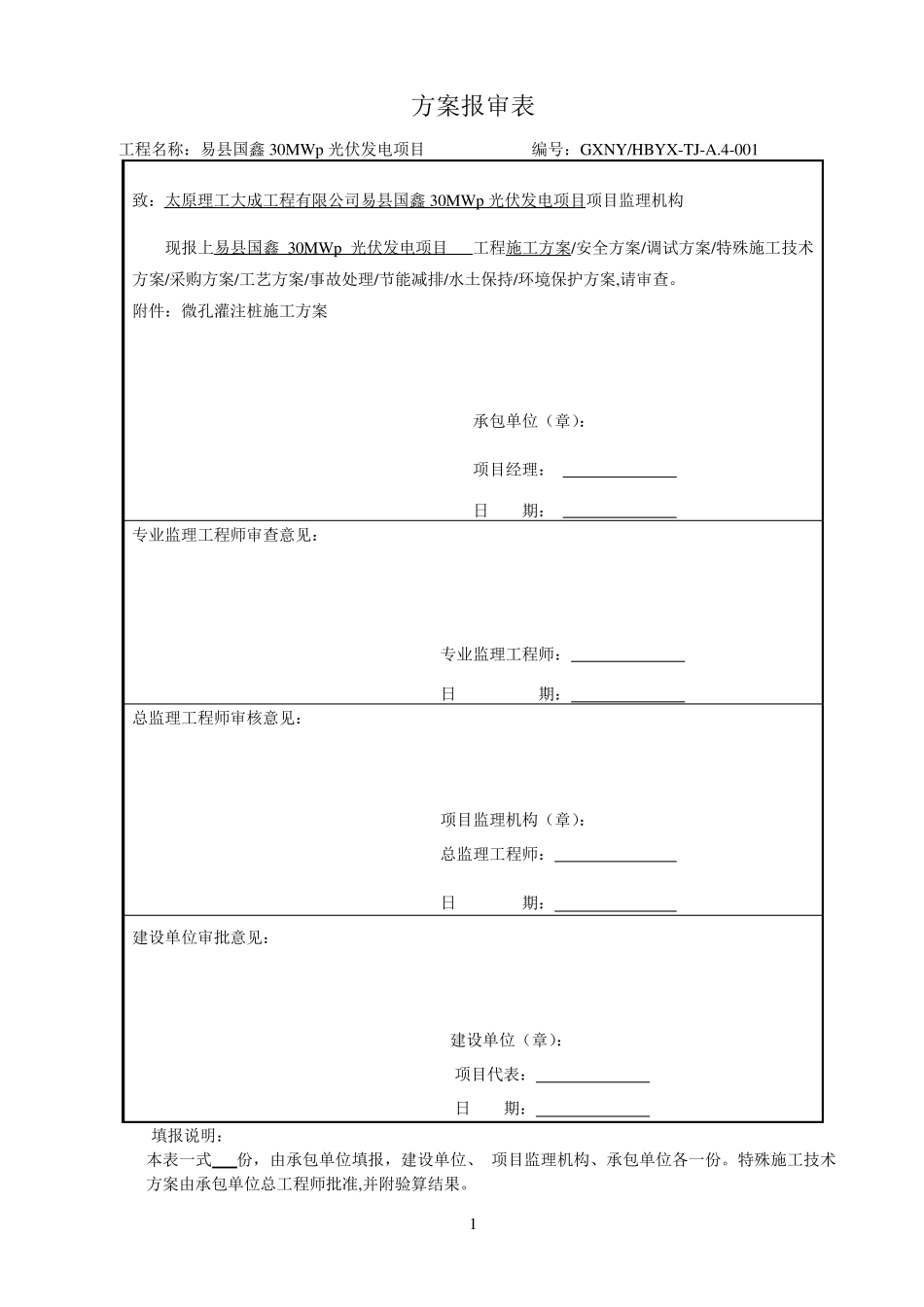

1 方案报审表 工程名称:易县国鑫30MWp光伏发电项目 编号:GXNY/HBYX-TJ-A.4-001 致:太原理工大成工程有限公司易县国鑫30MWp光伏发电项目项目监理机构 现报上易县国鑫30MWp 光伏发电项目 工程施工方案/安全方案/调试方案/特殊施工技术方案/采购方案/工艺方案/事故处理/节能减排/水土保持/环境保护方案,请审查。 附件:微孔灌注桩施工方案 承包单位(章): 项目经理: 日 期: 专业监理工程师审查意见: 专业监理工程师: 日 期: 总监理工程师审核意见: 项目监理机构(章): 总监理工程师: 日 期: 建设单位审批意见: 建设单位(章): 项目代表: 日 期: 填报说明: 本表一式 份,由承包单位填报,建设单位、 项目监理机构、承包单位各一份。特殊施工技术方案由承包单位总工程师批准,并附验算结果。 易县国鑫30MWp 光伏发电项目 微孔灌注桩施工方案 编制: 年 月 日 审核: 年 月 日 批准: 年 月 日 编制单位: 宁夏江南集成科技有限公司 目 录 一、工程概况 二、微孔灌注桩钻孔技术要求 三、微孔灌注桩浇筑技术要求 四、微孔灌注桩钢桩技术要求 五、安全措施 一、工程概况 本工程位于河北省保定市易县南石楼村,本期建设容量 30MWp,由 30 个 1.036MWp 光伏阵列组成。每个方阵包括约 192 组固定式支架,共 5760 支架单元,103680 块光伏组件,及一个逆变器室、就地箱变。逆变器、箱变靠近道路布置,方便安装检修。站内道路宽度为 4.0m,道路采用砂石路面。道路的纵向坡度结合地形设计,满足设备运输及运行管理的需要。本工程占地约 1500 亩。 本工程太阳电池组件采用固定式支架, 安装倾角为 37 度,总安装容量 30MWp,共分成 30 个光伏方阵,建于陆地地面。光伏阵列建设于地面之上,拟采用钢制地锚用混凝土浇筑做为荷载基础,上部连接镀锌钢太阳能支架,为太阳能电池组件负载。因本阶段暂无详细地勘报告,由于地面起伏较大,标高不等,桩基施工时应根据实际情况,施工时应确保桩顶为控制点,固定支架桩顶高出 地面 250mm。 二 、微 孔 灌 注 桩钻 孔 技 术 要求 1、使 用钻 机 的现 场 ,应按 钻 机 说 明 书 的要求 清 除 孔 位及周 围 的石块等障 碍 物 。 2、桩点的确定必 须 按 图 纸 要求 设置布点图 并 编 号 进 行放 点。 3、安装钻 杆 时,应从 动 力 头 开 始 ,逐 节 往 下 安装。...
