显微硬度的测定方法与设备

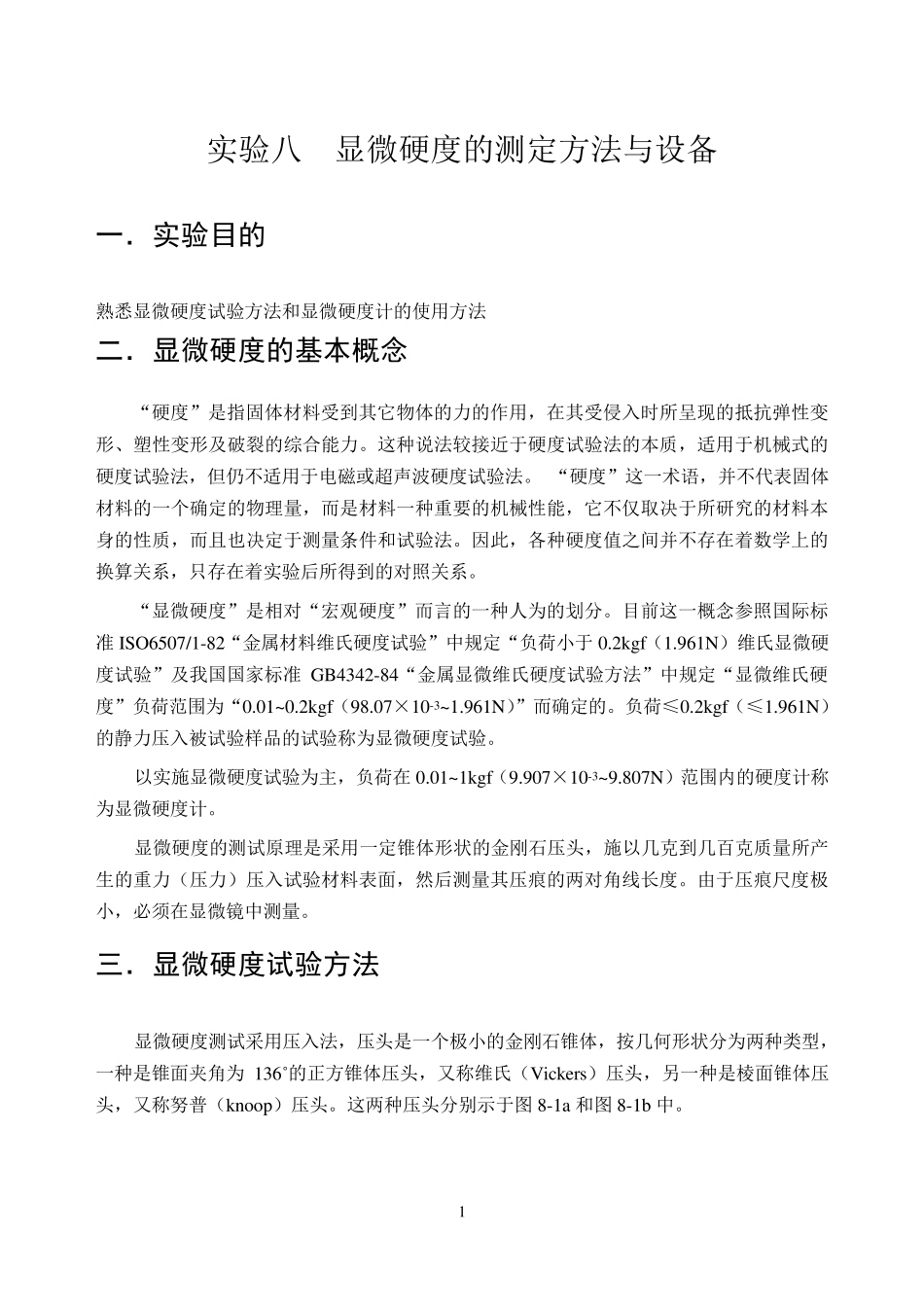

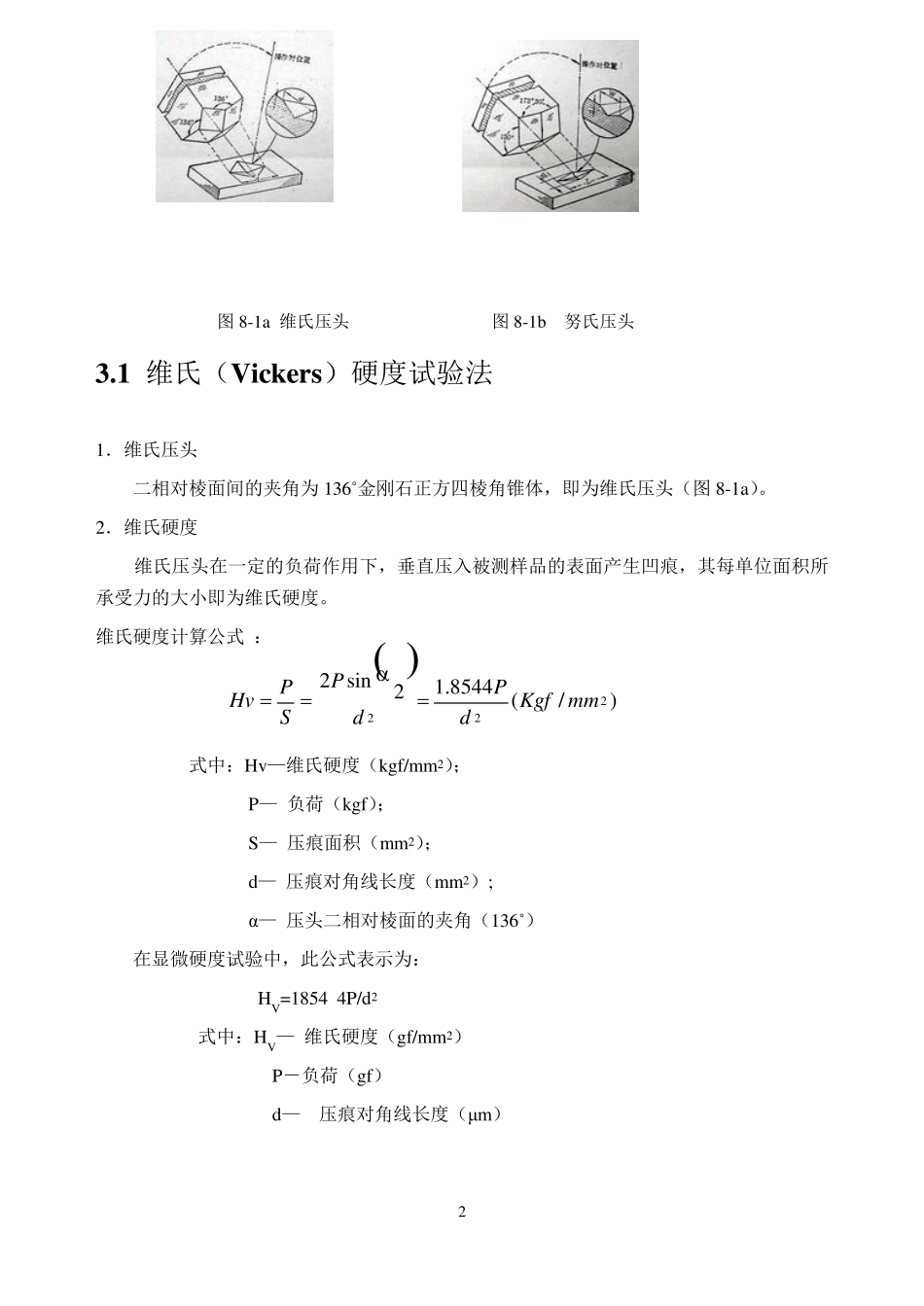

1 实验八 显微硬度的测定方法与设备 一．实验目的 熟悉显微硬度试验方法和显微硬度计的使用方法 二．显微硬度的基本概念 “硬度”是指固体材料受到其它物体的力的作用，在其受侵入时所呈现的抵抗弹性变形、塑性变形及破裂的综合能力。这种说法较接近于硬度试验法的本质，适用于机械式的硬度试验法，但仍不适用于电磁或超声波硬度试验法。 “硬度”这一术语，并不代表固体材料的一个确定的物理量，而是材料一种重要的机械性能，它不仅取决于所研究的材料本身的性质，而且也决定于测量条件和试验法。因此，各种硬度值之间并不存在着数学上的换算关系，只存在着实验后所得到的对照关系。 “显微硬度”是相对“宏观硬度”而言的一种人为的划分。目前这一概念参照国际标准ISO6507/1-82“金属材料维氏硬度试验”中规定“负荷小于 0.2kgf（1.961N）维氏显微硬度试验”及我国国家标准GB4342-84“金属显微维氏硬度试验方法”中规定“显微维氏硬度”负荷范围为“0.01~0.2kgf（98.07×10-3~1.961N）”而确定的。负荷≤0.2kgf（≤1.961N）的静力压入被试验样品的试验称为显微硬度试验。 以实施显微硬度试验为主，负荷在 0.01~1kgf（9.907×10-3~9.807N）范围内的硬度计称为显微硬度计。 显微硬度的测试原理是采用一定锥体形状的金刚石压头，施以几克到几百克质量所产生的重力（压力）压入试验材料表面，然后测量其压痕的两对角线长度。由于压痕尺度极小，必须在显微镜中测量。 三．显微硬度试验方法 显微硬度测试采用压入法，压头是一个极小的金刚石锥体，按几何形状分为两种类型，一种是锥面夹角为136˚的正方锥体压头，又称维氏（Vickers）压头，另一种是棱面锥体压头，又称努普（knoop）压头。这两种压头分别示于图 8-1a 和图 8-1b 中。 2 图8-1a 维氏压头 图8-1b 努氏压头 3.1 维氏（Vickers）硬度试验法 1．维氏压头 二相对棱面间的夹角为136˚金刚石正方四棱角锥体，即为维氏压头（图8-1a）。 2．维氏硬度 维氏压头在一定的负荷作用下，垂直压入被测样品的表面产生凹痕，其每单位面积所承受力的大小即为维氏硬度。 维氏硬度计算公式 ：  )/(8544.12sin2222mmKgfdPdPSPHv 式中：Hv—维氏硬度（kgf/mm2）； P— 负荷（kgf）； S— 压痕面积（mm2）； d— 压痕对角线长度（mm2）; α— 压头二相对棱面的夹角（136˚） 在显微硬度试验中，此公式表示为： HV=1854.4P/d2 式中：HV— 维氏硬度（gf/m...
