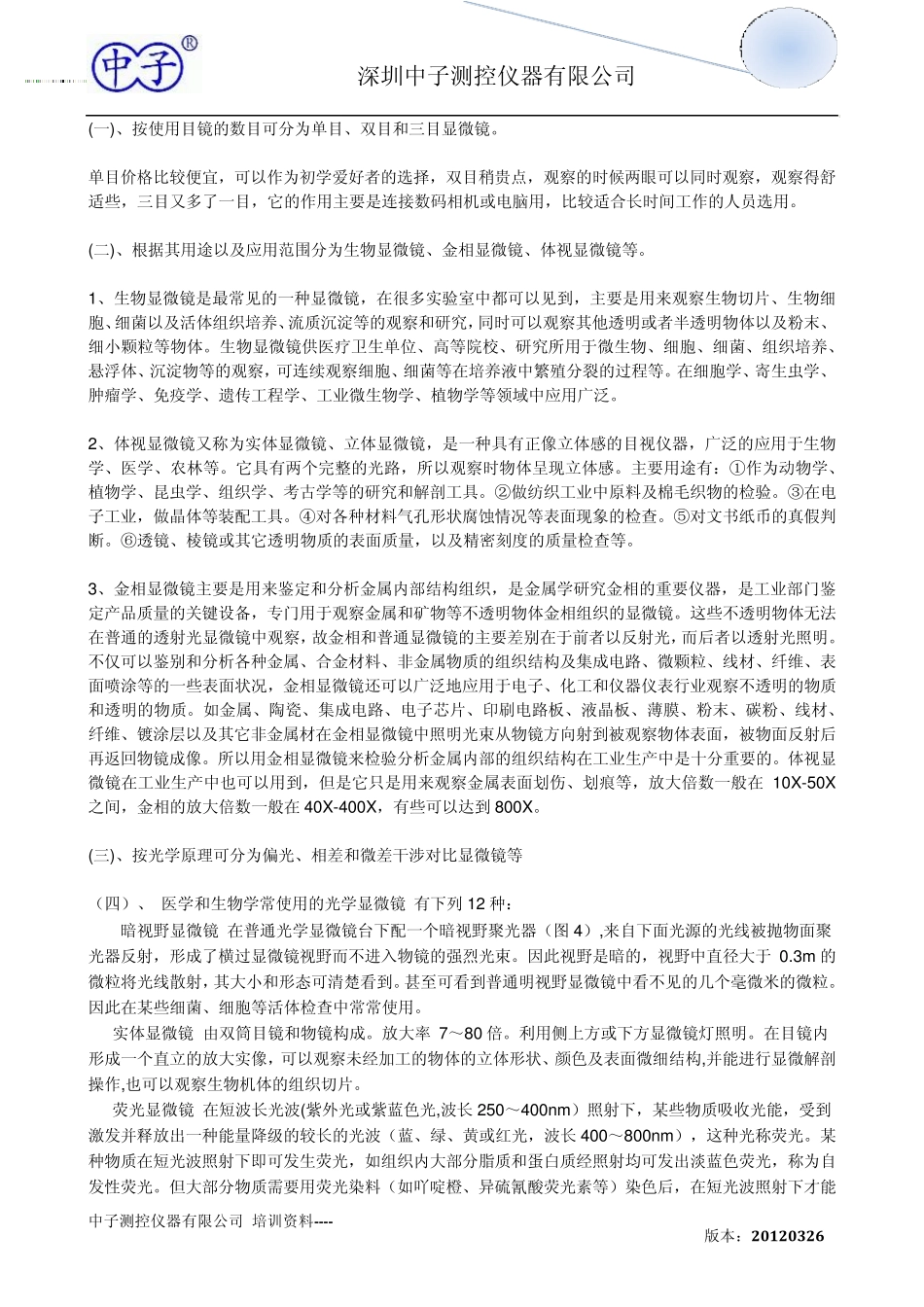

显微镜的分类和用途_第2页
2/9

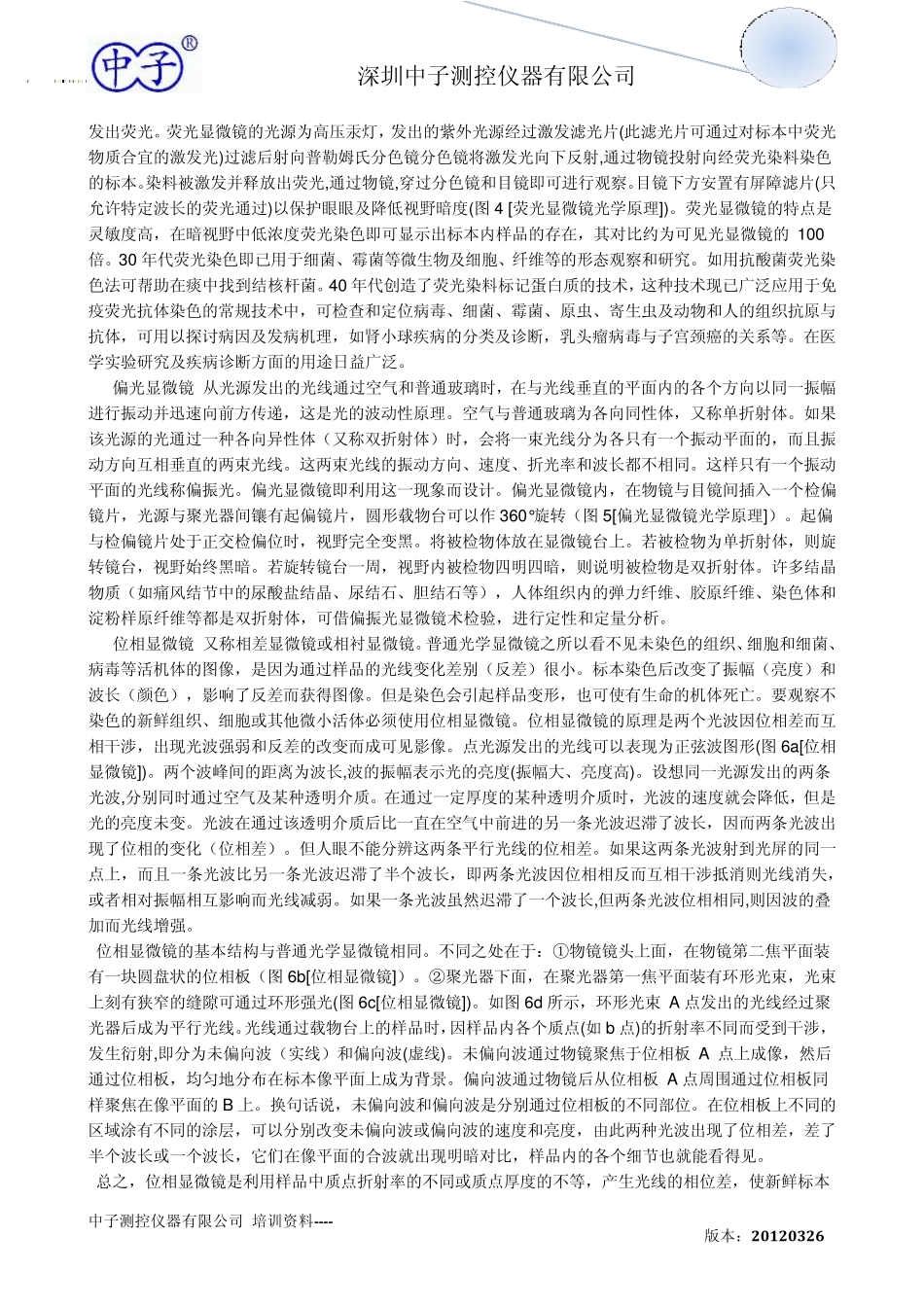

显微镜的分类和用途_第3页
3/9
深圳中子测控仪器有限公司 中子测控仪器有限公司 培训资料---- 版本:20120326 显微镜的分类和用途 显微镜将微小物体或物体的微细部分高倍放大,以便观察的仪器或设备。它广泛应用于工农业生产及科学研究。生物学和医学工作者在业务中也经常使用显微镜。大致分为光学显微镜和电子显微镜。 光学显微镜 即以可见光为光源的显微镜。普通的光学显微镜在结构上可分为光学系统和机械装置两个部分。光学系统主要包括目镜、物镜、聚光器、光阑及光源等部分。机械装置主要包括镜筒、镜柱、载物台、镜座、粗细调节螺旋等部分(图 1 [光学显微镜])。其基本光学原理如图 2[光学显微镜成像原理模式图],图中左边小的凸透镜代表短焦距的一组透镜,称物镜。右边大的凸透镜代表长焦距的一组透镜,称目镜。被观察的物体(AB)放在物镜焦点(f)稍外的地方。物体的光线通过物镜后在目镜焦点(f)稍内方形成一个倒立的放大实像(BA)。观察者的眼睛通过目镜将该实像(BA)进一步放大为一个倒立的虚像(BA)。 目镜位于显微镜筒的上方,一般由两个凸透镜构成。它除了进一步扩大物镜所形成的实像之外,也限制了眼睛所观察的视野。按放大率分,常用目镜有5 倍、10 倍和15 倍三种。 物镜一般位于显微镜筒的下方,接近所观察的物体。由 8~10 片透镜组成。其作用一是放大(给物体造成一个放大的实像),二是保证像的质量,三是提高分辨率。常用物镜可按放大率分为低倍 (4×)、中倍(10×或20×)、高倍 (40×)和油浸物镜(100×)。多个物镜共同镶在换镜转盘上,可以按需要转动转盘选择不同倍数的物镜。 显微镜的放大倍数为目镜倍数乘物镜倍数,如目镜为10 倍,物镜为40 倍,则放大倍数为40×10 倍(放大400 倍)。优良的显微镜可放大2000 倍,可分辨相距 1×10cm 的两点。 当白光通过凸透镜时,波长较短的光(蓝紫色),其折射度大于长波长的光(红橙色),因此,成像时在像周出现各色光谱围绕,并且有一圈蓝色或红色的辉光,这种颜色上的缺陷称为色差。由于光线进入(和离开)透镜镜面各部分的角度不同,从透镜四周透过的光线与从透镜中心透过的光线相比,其折射角度较大。因此,成像时在像周出现模糊而歪曲的影像。这种成像面弯曲的缺陷称为球面差。一系列形状、结构和距离不同的凸和凹透镜组互相配合,便能最大限度地纠正色差和球面差,形成一个明亮、清晰而准确的影像。这就是目镜或物镜分别由一组透镜构成的缘故。这种透镜称为平场消色差透镜。 光线从一种介质(...
