普 通 车 床 操 作 实 训 指 导 （一）熟悉车工基本概念及其加工范围 车工是在车床上利用工件的旋转运动和刀具的移动来改变毛坯形状和尺寸，将其加工成所需零件的一种切削加工方法
其中工件的旋转为主运动，刀具的移动为进给运动（图1－1）
图1-1 车削运动车床主要用于加工回转体表面（图1－2），加工的尺寸公差等级为IT11～IT6，表面粗糙度Ra 值为12．5～0．8μm
车床种类很多，其中卧式车 床应用最为广泛

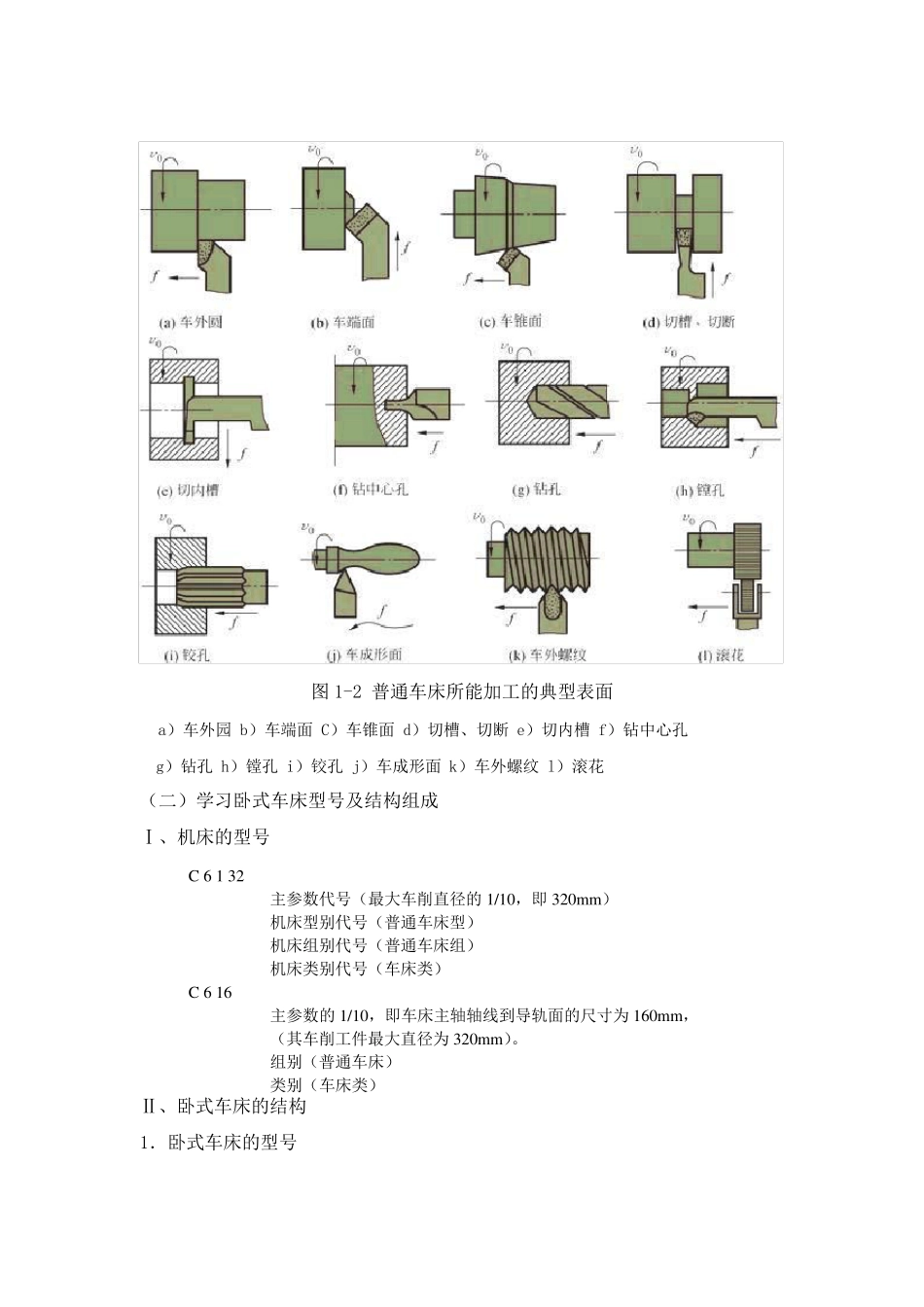

图1-2 普通车床所能加工的典型表面 a）车外园 b）车端面 C）车锥面 d）切槽、切断 e）切内槽 f）钻中心孔 g）钻孔 h）镗孔 i）铰孔 j）车成形面 k）车外螺纹 l）滚花 （二）学习卧式车床型号及结构组成 Ⅰ、机床的型号 C 6 1 32 主参数代号（最大车削直径的1/10，即 320mm） 机床型别代号（普通车床型） 机床组别代号（普通车床组） 机床类别代号（车床类） C 6 16 主参数的1/10，即车床主轴轴线到导轨面的尺寸为 160mm， （其车削工件最大直径为 320mm）
组别（普通车床） 类别（车床类） Ⅱ、卧式车床的结构 1．卧式车床的型号 卧式车床用C61×××来表示，其中 C 为机床分类号，表示车床类机床；61 为组系代号，表示卧式
其它表示车床的有关参数和改进号
2．卧式车床各部分的名称和用途 C6132 普通车床的外形如图 1-3 所示
图 1-3 C6132 普通车床 1-床头箱；2-进给箱；3-变速箱；4-前床脚；5-溜板箱；6-刀架；7 -尾架；8-丝杠；9-光杠；10-床身；11-后床脚；12-中刀架；13-方刀架；14-转盘；15-小刀架；16-大刀架 图 1-4 刀架 图 1-5 尾座 1 顶尖 2 套筒锁紧手柄 3 顶尖套筒 4 丝杆 5 螺母 6 尾座锁紧手柄 7 手轮 8 尾座体 9 底座 （三） 卧
