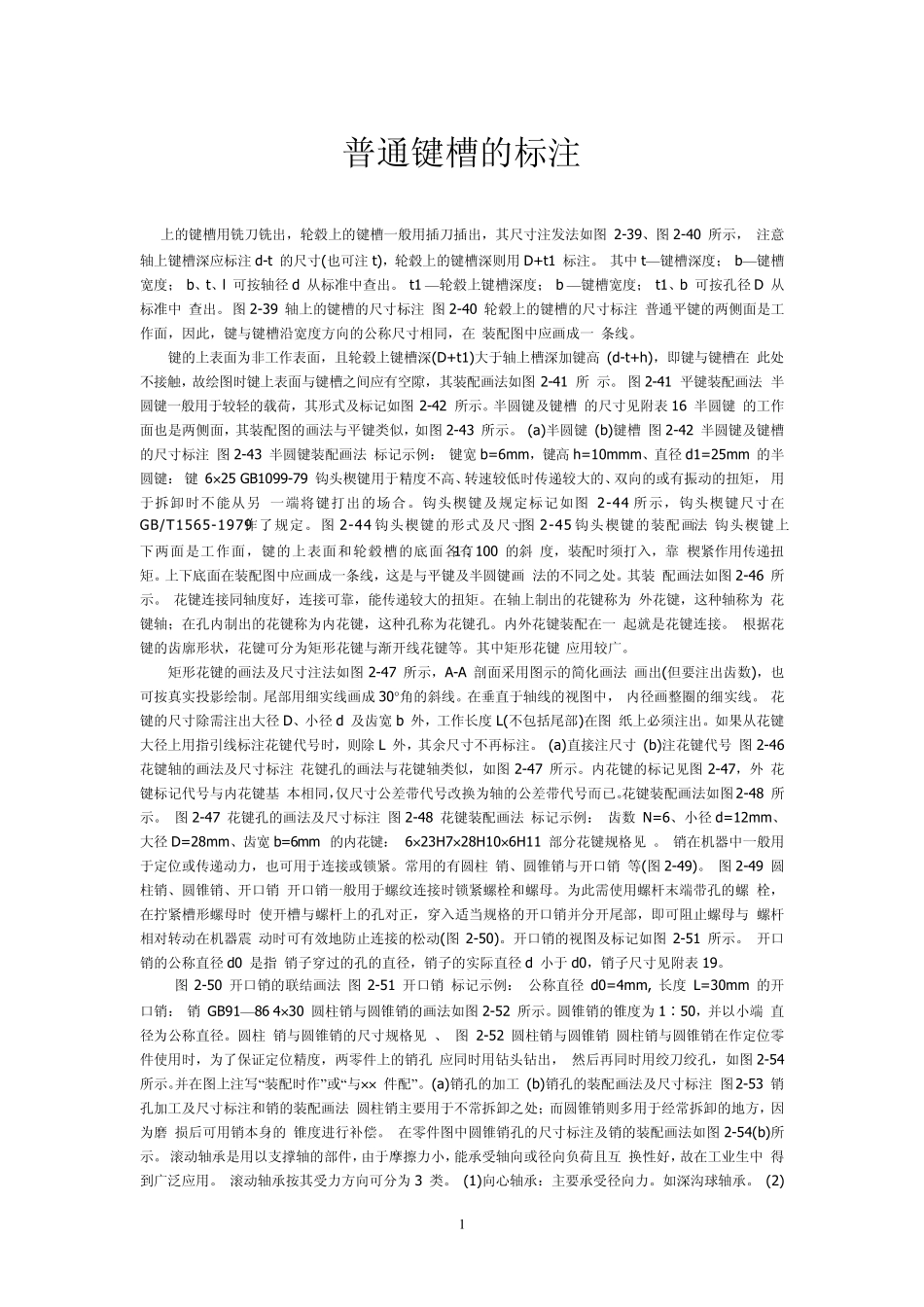

普通键槽的标注

1 普通键槽的标注 上的键槽用铣刀铣出，轮毂上的键槽一般用插刀插出，其尺寸注发法如图 2-39、图 2-40 所示， 注意轴上键槽深应标注 d-t 的尺寸(也可注 t)，轮毂上的键槽深则用 D+t1 标注。 其中 t—键槽深度； b—键槽宽度； b、t、l 可按轴径 d 从标准中查出。 t1 —轮毂上键槽深度； b —键槽宽度； t1、b 可按孔径 D 从标准中 查出。 图 2-39 轴上的键槽的尺寸标注 图 2-40 轮毂上的键槽的尺寸标注 普通平键的两侧面是工作面，因此，键与键槽沿宽度方向的公称尺寸相同，在 装配图中应画成一 条线。 键的上表面为非工作表面，且轮毂上键槽深(D+t1)大于轴上槽深加键高 (d-t+h)，即键与键槽在 此处不接触，故绘图时键上表面与键槽之间应有空隙，其装配画法如图 2-41 所 示。 图 2-41 平键装配画法 半圆键一般用于较轻的载荷，其形式及标记如图 2-42 所示。半圆键及键槽 的尺寸见附表 16 半圆键 的工作面也是两侧面，其装配图的画法与平键类似，如图 2-43 所示。 (a)半圆键 (b)键槽 图 2-42 半圆键及键槽的尺寸标注 图 2-43 半圆键装配画法 标记示例： 键宽 b=6mm，键高 h=10mmm、直径 d1=25mm 的半圆键： 键 6×25 GB1099-79 钩头楔键用于精度不高、转速较低时传递较大的、双向的或有振动的扭矩， 用于拆卸时不能从另 一端将键打出的场合。钩头楔键及规定标记如图 2-44 所示，钩头楔键尺寸在 GB/T1565-1979 作了规定。 图 2-44 钩头楔键的形式及尺寸 图 2-45 钩头楔键的装配画 法 钩头楔键上下两面是工作面，键的上表面和轮毂槽的底面各有1∶100 的斜 度，装配时须打入，靠 楔紧作用传递扭矩。上下底面在装配图中应画成一条线，这是与平键及半圆键画 法的不同之处。其装 配画法如图 2-46 所示。 花键连接同轴度好，连接可靠，能传递较大的扭矩。在轴上制出的花键称为 外花键，这种轴称为 花键轴；在孔内制出的花键称为内花键，这种孔称为花键孔。内外花键装配在一 起就是花键连接。 根据花键的齿廓形状，花键可分为矩形花键与渐开线花键等。其中矩形花键 应用较广。 矩形花键的画法及尺寸注法如图 2-47 所示，A-A 剖面采用图示的简化画法 画出(但要注出齿数)，也 可按真实投影绘制。尾部用细实线画成 30°角的斜线。在垂直于轴线的视图中， 内径画整圈的细实线。 花键的尺寸除需注出大径 D、小径 d 及齿宽 b 外，工作长度 L(...
