髋膝关节置换术后X线评价VIP免费

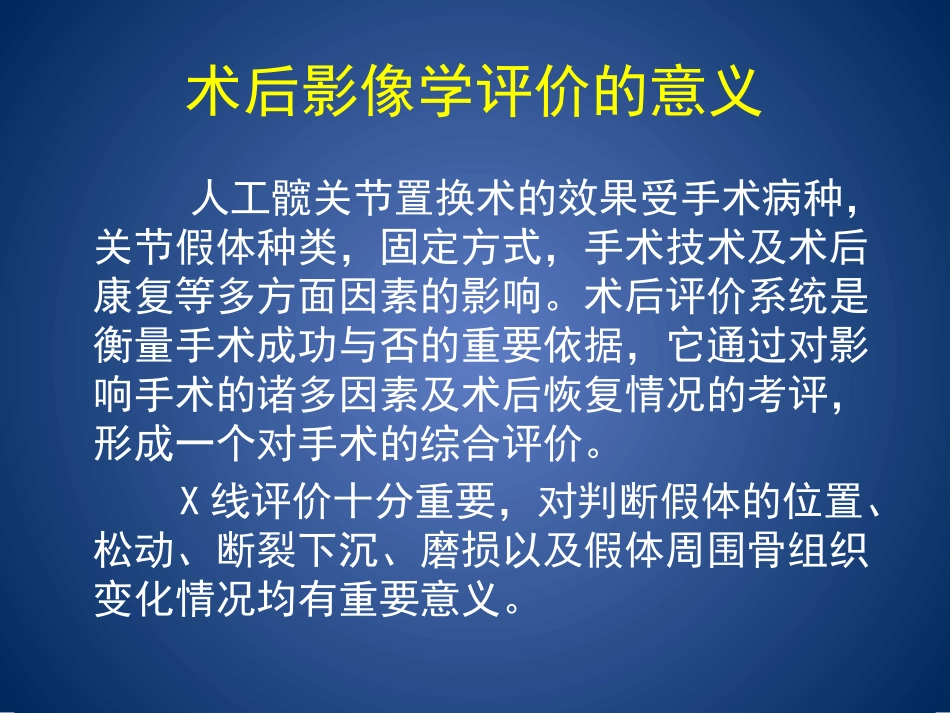

髋关节置换术后的影像学评价术后影像学评价的意义人工髋关节置换术的效果受手术病种，关节假体种类，固定方式，手术技术及术后康复等多方面因素的影响。术后评价系统是衡量手术成功与否的重要依据，它通过对影响手术的诸多因素及术后恢复情况的考评，形成一个对手术的综合评价。X线评价十分重要，对判断假体的位置、松动、断裂下沉、磨损以及假体周围骨组织变化情况均有重要意义。基本评价正常情况下，全髋关节置换术后，在髋关节前后位片上，髋臼假体的倾斜角（即髋臼角）约为40°±10°，股骨假体的领部应与大小粗隆连线相平行，股骨假体柄应位于股骨髓腔中间或轻度外翻（即假体尖端应与内侧皮质靠近）；在侧位片上，股骨假体应保持5°-10°的前倾或中立位。X线测量常用数据指标1.髋臼角2.前倾角3.髋臼假体内凸程度4.髋臼假体上移程度5.股骨上移程度6.髋臼高度7.CE角8.CC值9.股骨皮质指数10.颈干角11.剩余股骨距长度12.股骨距处骨水泥厚度13.假体领和股骨距间距14.柄末端假性骨水泥高度15.柄末端真性骨水泥高度16.髓腔内柄充填率17.髋臼及股骨柄各区透亮线宽度18.股骨距和假体领的相关关系……髋臼角髋臼假体的倾斜度。在X线上，显示为窄椭圆型，称为标志环，标志环有长短两个轴，其长轴延长线与两侧坐骨结节连线相交，所形成的角度为髋臼角，一般在40°±10°，这一角度可使人工关节既能得到最大活动度，又无脱位危险。前倾（或后倾）人工髋臼假体的开口应轻度前倾（25°±5°)，其前倾程度可在侧位像测得，也可从正位像髋臼假体标志环所呈现的形状来推测（但有时可能为后倾假象），由此需注意检查有无前后倾时，X线投照中心需对髋臼开口投照，必要时需摄侧位像或CT。前倾（或后倾）髋臼假体内凸程度自髂骨骨盆边缘到坐骨体内缘，连成一直线，称为髂坐线（Kohler线）。正常髋臼应位于该线之外，如人工髋臼超越该线，向内凸出时，即为髋臼内凸，其内凸程度可自髂坐线上引一垂线直达髋臼杯顶端，两点相连测得实际距离。髋臼假体上移程度采用Hubard法，于Shenton线和Kohler线交点为A点，向上方垂直于水平线取B点，使AB线为骨盆高度1/5,再从B点水平向外定出C点，使AB=BC，等腰三角形ABC即为正常髋臼的位置，股骨假体超出BC的距离即为髋臼假体上移程度。ABC股骨假体上移程度在骨盆正位像上测量从小粗隆近端到两侧坐骨结节下端连线的垂直距离，测量时需与健侧对比，也可与过去照片比较，了解是否有假体下沉。髋臼高度：臼内下缘到泪滴连线的垂直距离CE角：自股骨头中心至髋臼顶外缘做一连线，再经股骨头中心做一垂直线，两线夹角为CE角，正常平均30°，最小值20°。CC值：小粗隆以下10cm处髓腔内径除以小粗隆处的髓腔内径。股骨皮质指数：股骨皮质厚度与股骨直径的比值。剩余股骨距长度股骨距处骨水泥厚度股骨距和假体领的相关关系：包括领内侧正坐在距上；领坐在距上，中间夹有骨水泥；领未坐在距上，但其下有足够的骨水泥支托；领未坐在距上，而且其下无足够的骨水泥。假体与骨之间骨水泥充填情况髋臼及股骨柄各区透亮线宽度X线评定分区图病例1病例2术后合并症的X线表现1.脱位2.松动及感染3.假体移位4.骨水泥断裂5.骨质增生及骨膜反应6.骨髓炎7.股骨假体断裂8.假体周围骨折9.异位骨化10.假体磨损假体脱位假体松动骨水泥型假体松动放射线征象1.骨水泥与骨界面之间透亮带达2mm以上2.骨水泥与骨界面间透亮带进行性增宽3.假体移位4.金属假体与骨水泥界面间出现透亮带或进行性增宽5.骨水泥断裂6.骨膜增生7.骨质破坏股骨假体柄松动类型I：活塞式松动（不完全、完全）II：近端内移、远端外移III：柄体颈部内侧轴移IV：柄体弯曲、变形、断裂股骨骨缺损Paprosky分型ⅢA干骺端+骨干骨缺损，固定的骨干>4cmⅢB干骺端+骨干骨缺损，固定的骨干＜4cmⅣ型干骺端骨缺损+骨干缺损Ⅱ型干骺端+股骨距缺损Ⅰ型干骺端松质骨骨缺损髋臼侧假体松动模式图髋臼侧骨缺损的AAOS分型I型：III型：II型：IV型：假体移位假体周围骨折分型模式图Vancouver分型是基于骨折部位：A型：骨折包括转子区。B型：骨折围绕或正位于股骨干假体远端。B1：股骨假体固定稳定。B2股骨假体松动但骨量尚好。B3严重骨量缺损表现出假体...
