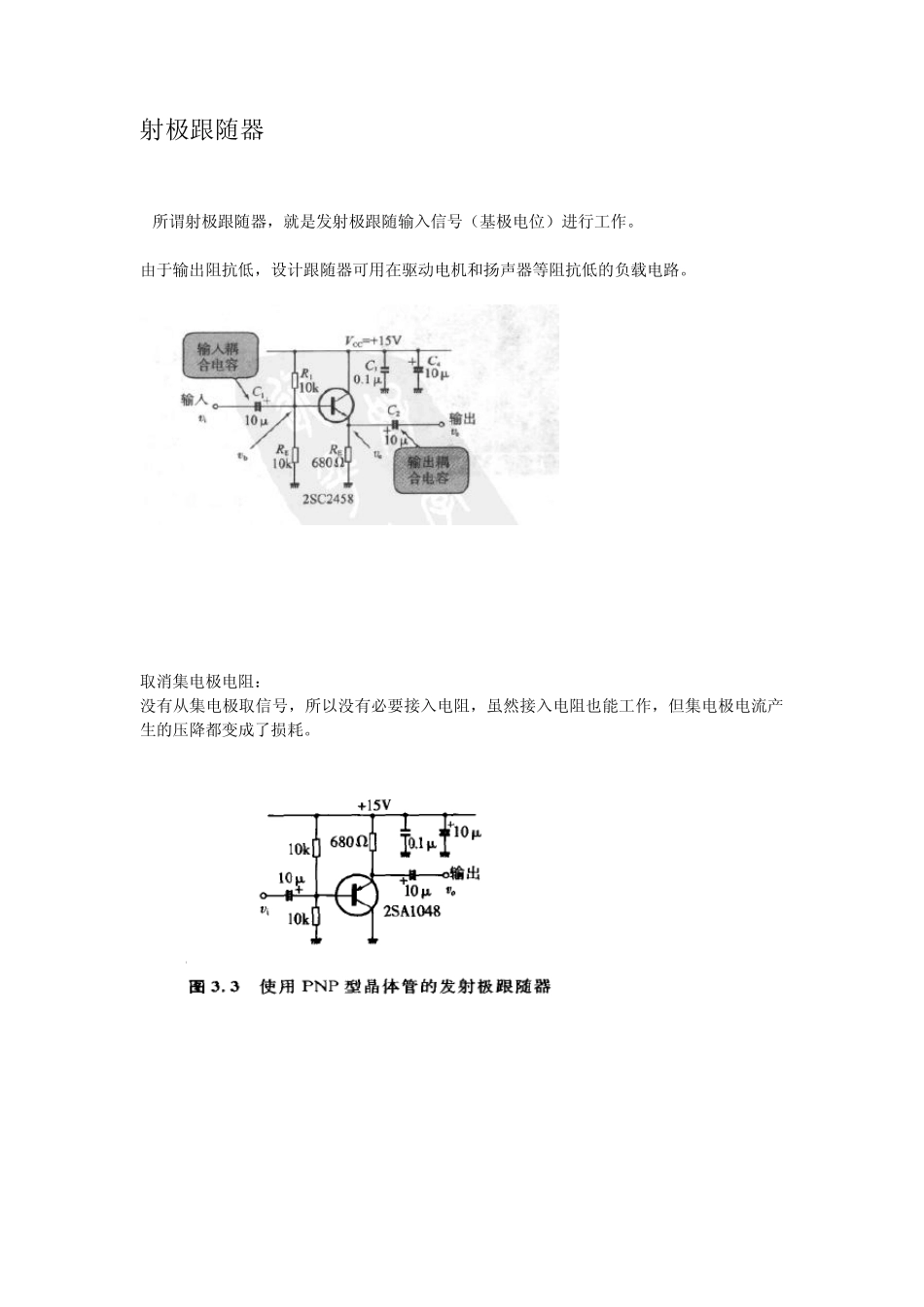

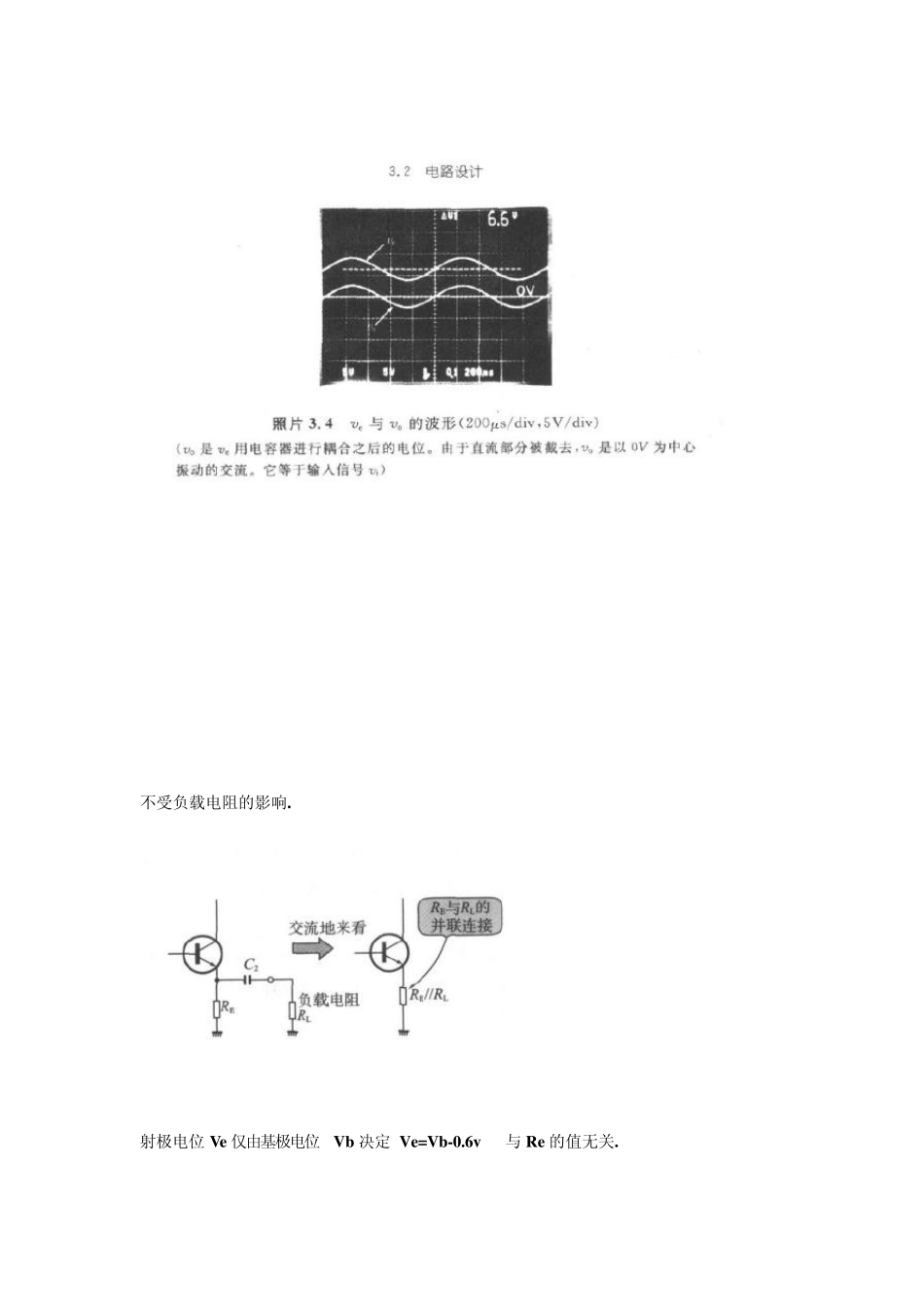

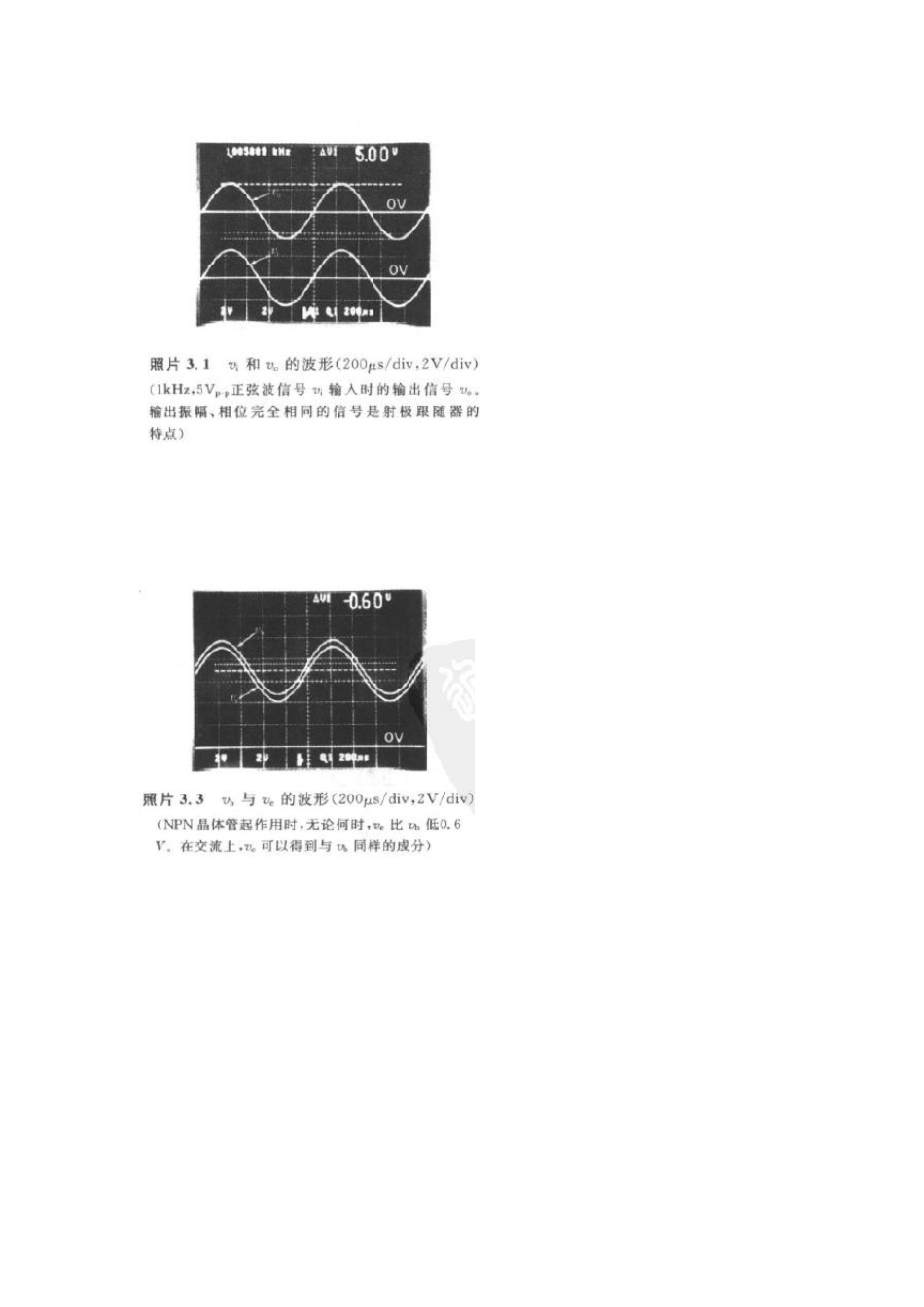

射极跟随器 所谓射极跟随器，就是发射极跟随输入信号（基极电位）进行工作。 由于输出阻抗低，设计跟随器可用在驱动电机和扬声器等阻抗低的负载电路。 取消集电极电阻： 没有从集电极取信号，所以没有必要接入电阻，虽然接入电阻也能工作，但集电极电流产生的压降都变成了损耗。 不受负载电阻的影响. 射极电位 Ve 仅由基极电位Vb 决定 Ve=Vb-0.6v 与 Re 的值无关. 改变负载电阻的值,输出电压是不变的,所以可以认为射极跟随器的输出阻抗几乎为 0 . 电路设计 在共射极放大电路中，在输出端接负载，则输出被电路的输出阻抗（R C ）与负载分压，可以看成增益下降。但在射极跟随器的情况下，即使接负载也不会发生输出电压的变化（增益为 1） 因此，射极跟随器常接在共射极放大电路和共基极放大电路的后级，其目的是降低输出阻抗。 推挽型射极跟随器 ?????? 答案： 在正半周的时候上管不仅给负载供电，同样也会给电容充电 ， 左正右负 ， 当负半周的时候电容，左边的电荷 ， 通过下管，通过RL 负载 ， 到电容的右边 中和 。 上管将电流“吐”出给负载（推），下管“吸”进电流（挽）所以称为 推挽 在输入信号是0v 时，基极-发射极之间没有电位差，所以没有基极电流。 基极电位要比射极电位高 0.6v，（Vb=7.5+0.6）上管导通 基极电位要比射极电位低 0.6v，(vb=7.5-0.6)下管导通 所以波形就产生+-0.6 的盲区. 跨越失真 该电路在没有信号输入时，两个晶体管都不工作，所以空载电流为 0，电路的效率高。 有电容时，Q 1Q 2 是推挽工作，输出是正负对称波形。由于两管静态偏置处于截止状态，输出波形存在跨越失真。 没有电容时，实际上是Q 2 单管射极输出器，Q 1 不工作，所以输出波形带有直流成分，没有跨越失真。 问题:为什么射极电位是7.5v?若下管该为电阻,上管为什么能一直导通? A 类放大电路 B 类放大电路 在输出状态总有一个晶体管是截至的电路称为 B 类放大电路 晶体管常进行工作的电路称为 A 类放大电路
