晶振封装形式

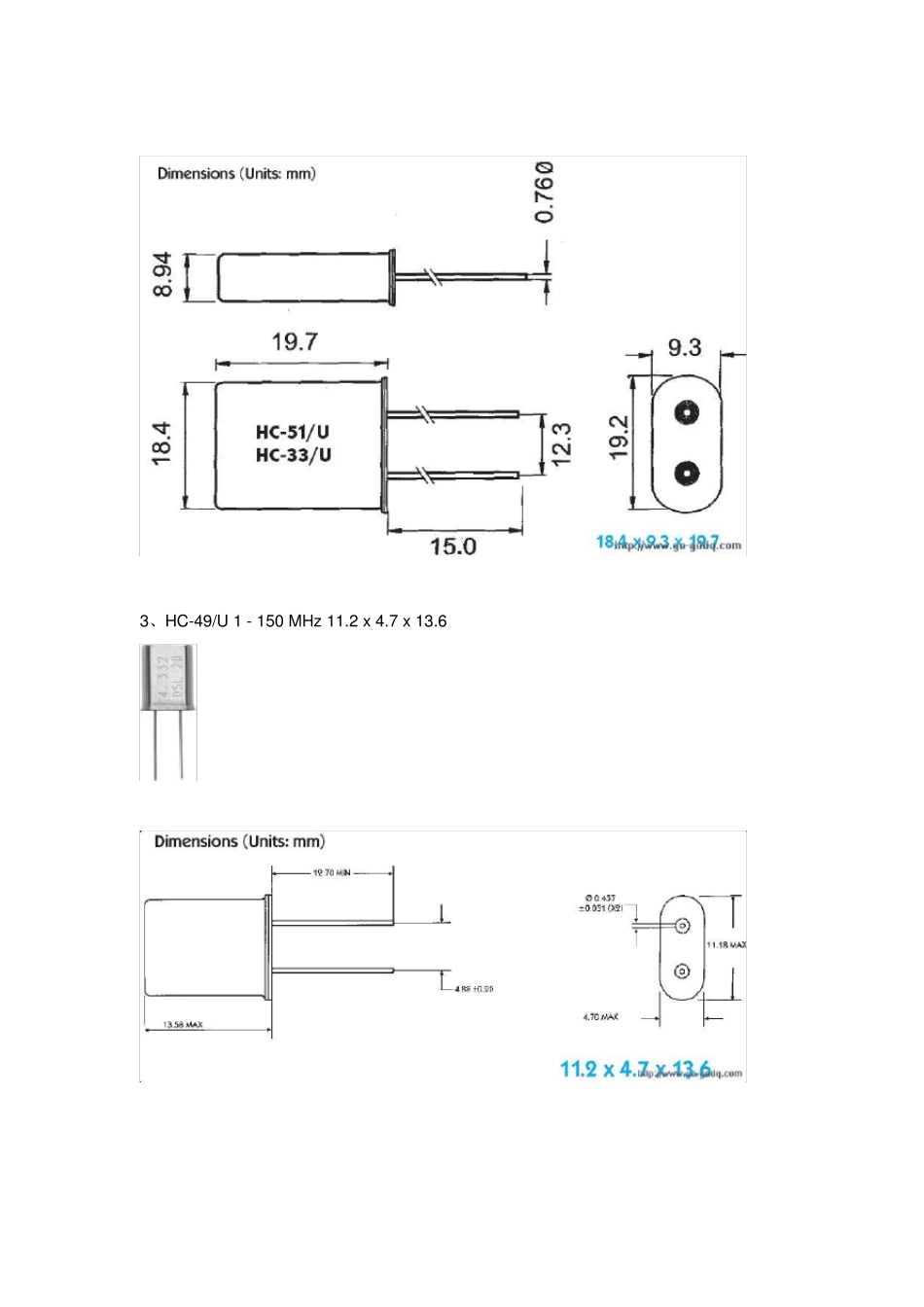

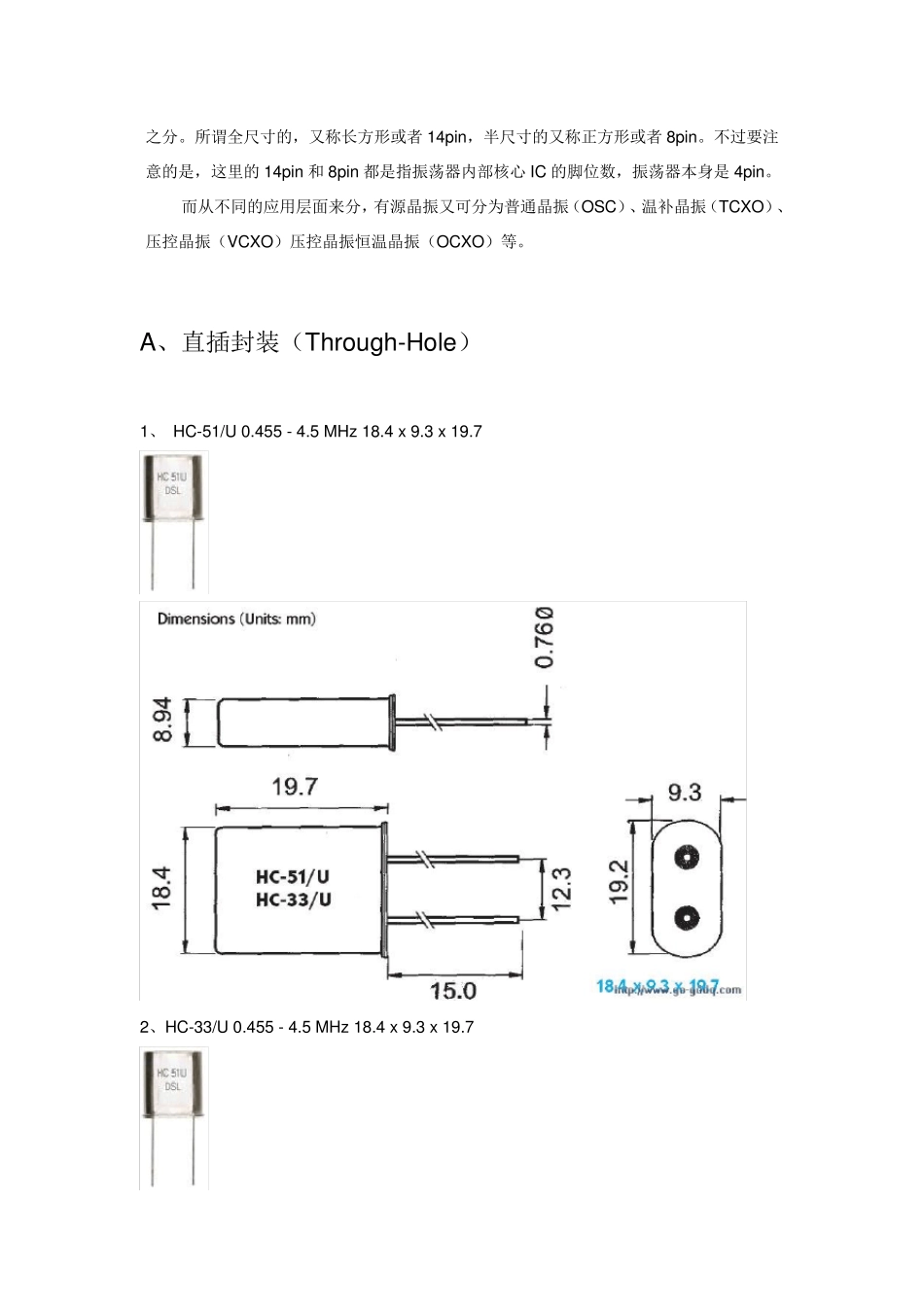

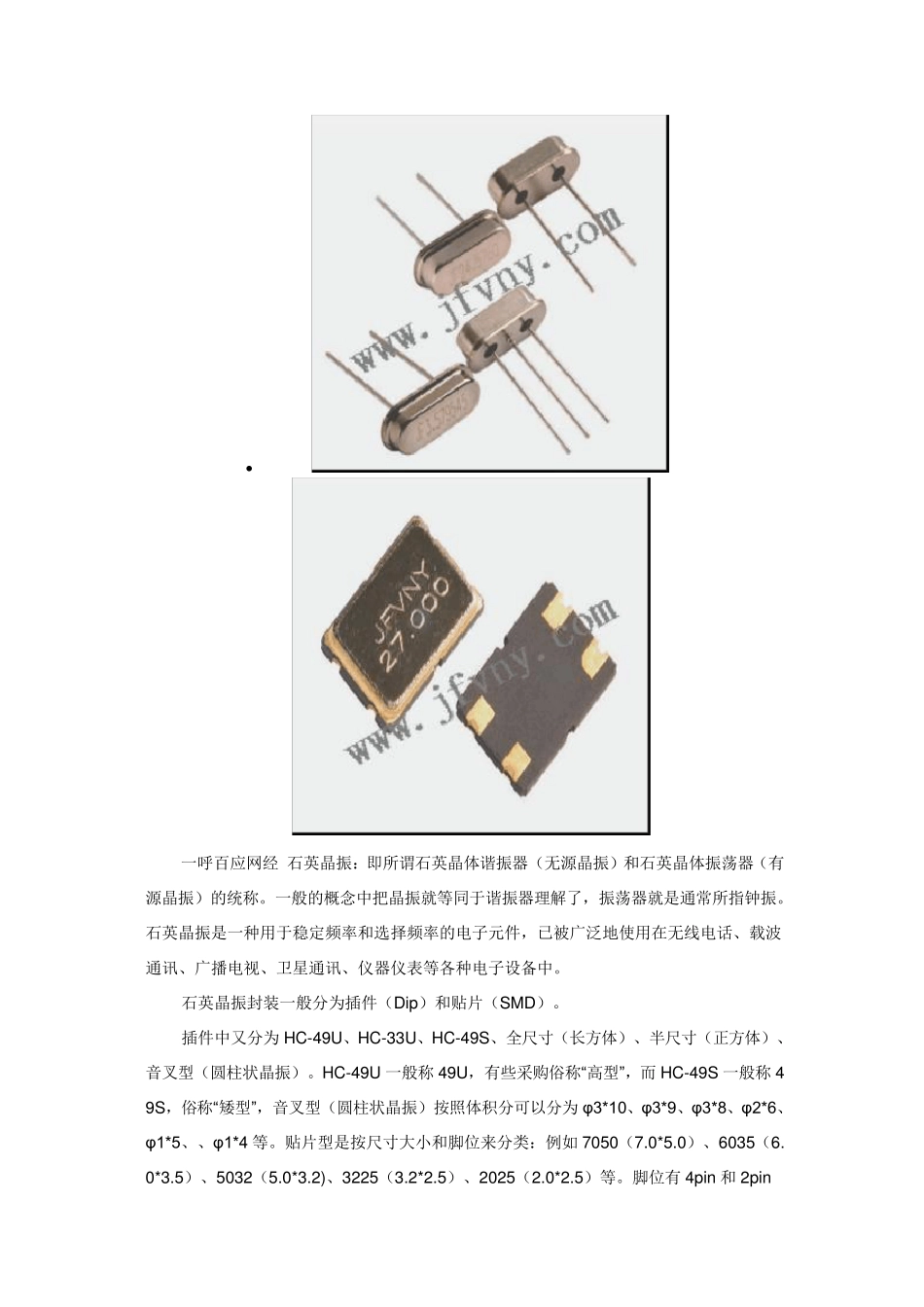

• 一呼百应网经 石英晶振：即所谓石英晶体谐振器（无源晶振）和石英晶体振荡器（有源晶振）的统称。一般的概念中把晶振就等同于谐振器理解了，振荡器就是通常所指钟振。石英晶振是一种用于稳定频率和选择频率的电子元件，已被广泛地使用在无线电话、载波通讯、广播电视、卫星通讯、仪器仪表等各种电子设备中。 石英晶振封装一般分为插件（Dip ）和贴片（SMD）。 插件中又分为 HC-49U、HC-33U、HC-49S、全尺寸（长方体）、半尺寸（正方体）、音叉型（圆柱状晶振）。HC-49U 一般称49U，有些采购俗称“高型” ，而 HC-49S 一般称49S，俗称“矮型” ，音叉型（圆柱状晶振）按照体积分可以分为 φ 3*10、φ 3*9、φ 3*8、φ 2*6、φ 1*5、、φ 1*4 等。贴片型是按尺寸大小和脚位来分类：例如 7050（7.0*5.0）、6035（6.0*3.5）、5032（5.0*3.2)、3225（3.2*2.5）、2025（2.0*2.5）等。脚位有4p in 和2p in之分。所谓全尺寸的，又称长方形或者14pin，半尺寸的又称正方形或者8pin。不过要注意的是，这里的14pin 和8pin 都是指振荡器内部核心IC 的脚位数，振荡器本身是4pin。 而从不同的应用层面来分，有源晶振又可分为普通晶振（OSC）、温补晶振（TCXO）、压控晶振（VCXO）压控晶振恒温晶振（OCXO）等。 A、直插封装（Through-Hole） 1、 HC-51/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 2、HC-33/U 0.455 - 4.5 MHz 18.4 x 9.3 x 19.7 3、HC-49/U 1 - 150 MHz 11.2 x 4.7 x 13.6 4、HC-49/U-S 3.2 - 70 MHz 11.2 x 4.7 x 3.6 5、CSA-310 3.5 - 4 MHz ? 3.2 x 10.5 6、CSA-309 4 - 70 MHz ? 3.2 x 9.0 7、UM-1 1 - 200 MHz 7.0 x 2.2 x 8.0 8、UM-5 10 - 200 MHz 7.0 x 2.2 x 6.0 B、贴片封装（SMD）1、HC-49/MJ 1 - 150 MHz 13.8/17.1 x 11.5 x 5.4 2、UM-1/MJ 1 - 200 MHz 7.9 x 3.5 x 8.2/12.5 3、UM-5/MJ 10 - 200 MHz 7.9 x 3.5 x 6.2/10.5 4、SM-49 3.2 - 66 MHz 12.9 x 4.7 x 4.0 5、SM-49-4 3.5 - 66 MHz 13.0 x 4.7 x 5.0 6、SM-49-F 3.5 - 60 MHz 12.5 x 5.85 x 3.0 7、MM-39SL 3.579 - 70 MHz 12.5 x 4.6 x 3.7 8、CPX-25 3.5 - 30 MHz 11.6 x 5.5 x 2.0 9、CPX-20 3.5 - 60 MHz 11.0 x 5.0 x 3.8 10、CPX-84 10 - 80 MHz 8.0 x...
